8SLVP2108ANLGI/W

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V 2GHz VFQFPN-48 贴片安装,黏合安装 7mm(长度)*900μm(高度)
供应商型号: Q-8SLVP2108ANLGI/W
供应商: 期货订购
标准整包数: 2000

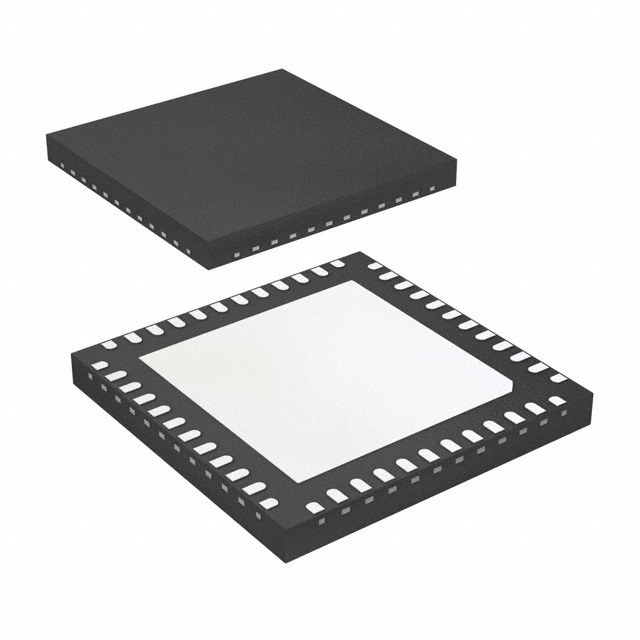

RENESAS ELECTRONICS 时钟缓存器 8SLVP2108ANLGI/W

8SLVP2108ANLGI/W概述

    8SLVP2108 高性能差分双路 1:8 LVPECL 分配缓冲器

    产品简介


    8SLVP2108 是一款高性能差分双路 1:8 LVPECL 分配缓冲器。该器件专为高频、超低附加相位噪声时钟和数据信号的分配而设计。其主要功能是将输入的单端信号转换为多路输出的差分信号。应用领域广泛,包括高速通信、数据中心、服务器等领域,特别适用于需要低延迟和高精度的场合。

    技术参数


    - 电源电压: 3.3V 或 2.5V
    - 输入频率: 最大输入频率可达 2GHz
    - 输出到输出和器件到器件的偏斜: 15ps(典型值)
    - 传播延迟: 最大 390ps
    - 附加相位抖动: 最大 54fs(12kHz 至 20MHz 范围内,3.3V 供电时)
    - 输出电流: 最大 143mA
    - 工作温度范围: -40°C 至 85°C
    - 封装形式: 无铅(RoHS 6),48 引脚 VFQFN 封装
    - 尺寸: 7mm x 7mm x 0.8mm

    产品特点和优势


    1. 低偏斜和低附加抖动: 输出对输出和器件对器件的偏斜控制在 15ps 内,保证了信号的一致性和稳定性。
    2. 多路输出能力: 提供两组独立的 1:8 输出,每组包含八路低偏斜输出。
    3. 宽电源电压范围: 可在 2.5V 和 3.3V 的电源电压下正常工作,满足不同应用需求。
    4. 低功耗: 设计优化,确保低功耗特性。
    5. 易于接口设计: 内置偏置电压参考,方便与多种信号源连接,支持 LVPECL、LVDS、CML 和 LVCMOS 等信号格式。

    应用案例和使用建议


    应用案例:
    - 在高速数据传输系统中作为时钟分配芯片,确保数据在多路传输通道上的同步性。
    - 在光纤通信系统中作为时钟再生器,提高信号质量。
    使用建议:
    - 使用直流耦合方式连接单端信号时,注意匹配电阻阻值以适应信号特性。
    - 在需要减少交叉干扰的应用中,可考虑降低单端信号的幅度。
    - 在选择电源电压时,根据具体应用场景选择合适的电压等级。

    兼容性和支持


    - 兼容性: 支持多种信号标准,包括 LVPECL、LVDS、CML 和 LVCMOS。
    - 技术支持: 厂商提供详细的参数文档和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 信号传输过程中出现时钟偏斜现象。
    - 解决方法: 检查电源电压和输入信号的质量,确保电源电压稳定且输入信号无毛刺。
    - 问题: 器件功耗较高。
    - 解决方法: 通过调整电源电压或减少负载来降低功耗。

    总结和推荐


    8SLVP2108 是一款出色的高性能差分双路 1:8 LVPECL 分配缓冲器,具备低偏斜、低附加抖动等显著特点。在高速通信、数据中心和服务器等领域具有广泛应用前景。推荐用于需要高精度和低延迟的数据传输系统。如果您正在寻找高性能的时钟分配解决方案,8SLVP2108 是一个值得考虑的选择。

8SLVP2108ANLGI/W参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
输出数量 -
最大传播延迟时间 -
差分 - 输入:输出
输出信号类型 -
输入信号类型 -
电路数 2
最大输入频率 2GHz
长*宽*高 7mm(长度)*900μm(高度)
通用封装 VFQFPN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

8SLVP2108ANLGI/W厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8SLVP2108ANLGI/W数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8SLVP2108ANLGI/W 8SLVP2108ANLGI/W数据手册

8SLVP2108ANLGI/W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 7.854 ¥ 65.5809
4000+ $ 7.854 ¥ 65.5809
6000+ $ 7.854 ¥ 65.5809
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 131161.8
