9ZX21201BKLFT

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 150MHz VFQFPN-64 贴片安装,黏合安装 9mm(长度)*900μm(高度)
供应商型号: 9ZX21201BKLFT-ND
供应商: Digi-Key
标准整包数: 1

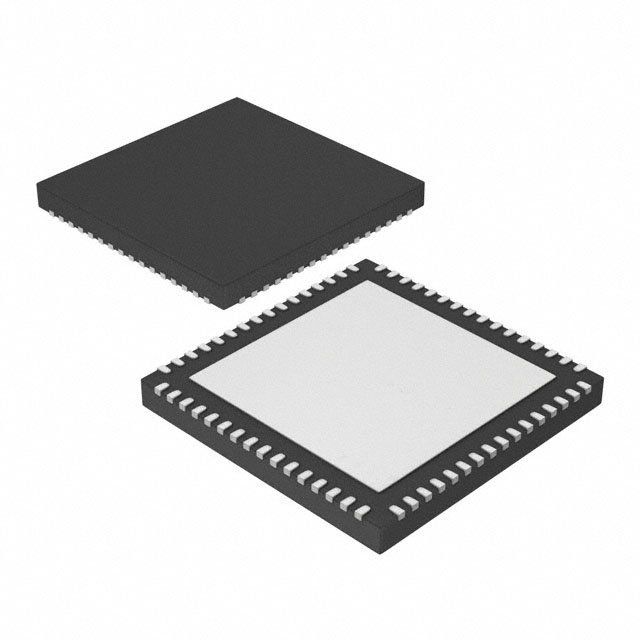

RENESAS ELECTRONICS 锁相环 9ZX21201BKLFT

9ZX21201BKLFT概述


    产品简介


    IDT9ZX21201 是一款适用于PCIe Gen3 或 QPI 应用的12输出差分Z缓冲器。它兼容PCIe Gen1 和 Gen2标准,能够在回退模式下提供高达150MHz的输出。这款芯片设计用于高端计算平台,特别是在 Romley 及更新的平台上提供出色的 PCIe Gen3/QPI 差分缓冲功能。

    技术参数


    - 工作频率:支持100MHz和133.33MHz PLL模式,兼容PCIe和QPI应用。
    - 反馈路径:固定外部反馈路径,保证关键QPI应用中的低漂移。
    - 输入/输出延迟:0ps 输入到输出延迟。
    - 可选SSMbus地址:9个可选的SMBus地址,多个设备可以共享同一SMBus段。
    - 时钟输出:12个差分HCSL输出对。
    - 时钟抖动:周期到周期抖动 < 50ps,PCIe Gen3相位抖动 < 1.0ps RMS。
    - 时钟偏斜:输出到输出偏斜 < 65 ps,输入到输出延迟变化 < 50 ps。
    - 工作温度范围:-65°C 至 150°C。
    - 供电电压:3.3V。
    - 功率消耗:在全负载条件下,133MHz时 IDD 为 260~275mA。

    产品特点和优势


    IDT9ZX21201 的核心优势在于其高集成度、低延迟和多用途性。通过固定外部反馈路径的设计,确保了关键应用中的低漂移。多种SMBus地址使得多个设备能够共存并简化通信接口。每个输出都可以独立控制,便于实现精确的硬件控制。此外,其卓越的时钟抖动和时钟偏斜性能,使其非常适合高速信号传输和处理。

    应用案例和使用建议


    应用案例
    - 服务器和工作站:IDT9ZX21201在高性能计算系统中的广泛应用,确保了稳定的信号传输和处理能力,适合需要高带宽和低延迟的应用。
    - 网络基础设施:在数据中心和企业级网络中,这款芯片能够有效提升网络传输效率,减少因时钟抖动带来的误码率。
    使用建议
    - 散热管理:由于该芯片在高频工作时会产热,建议在设计PCB布局时考虑良好的散热措施,如添加散热片或风扇。
    - 电源稳定:确保供电电压稳定,以避免电源波动导致信号失真。

    兼容性和支持


    IDT9ZX21201支持多个SMBus地址,方便与其他SMBus设备通信。此外,厂商提供了详细的技术文档和开发支持,有助于客户快速上手并解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何调整PLL的工作模式?
    - 答:可以通过配置HIBWBYPMLOBW#引脚来选择高带宽、旁路或低带宽模式。

    2. 问:在旁路模式下,输出是否受PLL影响?
    - 答:不会,旁路模式下PLL关闭,因此输出不受PLL影响。

    3. 问:如何测量输入到输出的时序偏差?
    - 答:使用示波器在输入和输出端分别测量上升沿和下降沿的时间差。

    总结和推荐


    IDT9ZX21201 是一款高度集成且性能优秀的12输出差分Z缓冲器,适用于各种高性能计算和网络基础设施应用。其独特的设计理念和丰富的功能使其在市场上具备强大的竞争力。如果您需要一个可靠的信号传输解决方案,强烈推荐使用IDT9ZX21201。

9ZX21201BKLFT参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
PLL-锁相环
最大输入频率 150MHz
长*宽*高 9mm(长度)*900μm(高度)
通用封装 VFQFPN-64
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

9ZX21201BKLFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZX21201BKLFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZX21201BKLFT 9ZX21201BKLFT数据手册

9ZX21201BKLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
