9ZML1232EKILF

产品分类: 锁相环
产品描述: 多路复用器, 多路复用器
供应商型号: 2486242
供应商: 海外现货
标准整包数: 1

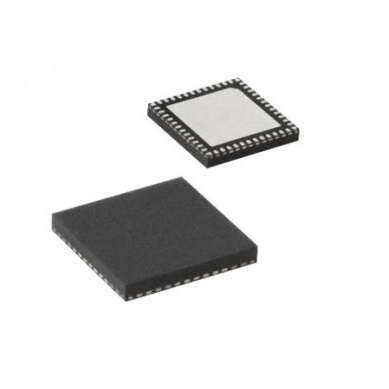

RENESAS ELECTRONICS 锁相环 9ZML1232EKILF

9ZML1232EKILF概述


    产品简介


    《9ZML1232E / 9ZML1252E》是集成设备技术公司(IDT)生产的第二代双输入/十二输出差分多路复用器,专为Intel Purley及更新平台设计。该产品在性能上超越了DB1200ZL规范,并且向后兼容9ZML1232B型号。通过低功耗HCSL兼容输出,这种多功能的芯片可以减少功率消耗并简化终端电阻。适用于PCI-Express Gen1至Gen4和QPI/UPI应用,提供两种可配置的低漂移I2O设置,以适应不同拓扑结构的需求。

    技术参数


    - 输出特性
    - 12个低功耗HCSL(LP-HCSL)输出对(9ZML1232E)
    - 12个低功耗HCSL(LP-HCSL)输出对,具有85Ω阻抗(9ZML1252E)
    - 关键规格
    - 循环到循环抖动 < 50ps
    - 输出到输出偏差 < 50ps
    - 输入到输出延迟:固定为0ps
    - 输入到输出延迟变化 < 50ps
    - 相位抖动:PCIe Gen4 < 0.5ps rms
    - 相位抖动:UPI > 9.6GB/s < 0.1ps rms
    - 工作模式
    - 具有PLL或旁路模式,PLL模式下可去抖动时钟输入
    - 硬件或软件可选择PLL带宽,以最小化下游PLL的峰值抖动
    - 兼容扩展频谱,跟踪扩展输入时钟以减少电磁干扰
    - 其他参数
    - 支持多种PCIe时钟架构,包括共同时钟(CC)、独立参考不扩展(SRIS)等
    - 多达9个可选的SMBus地址,允许多个设备共享同一SMBus段
    - 具有10x10mm 72-QFN封装,体积小巧

    产品特点和优势


    - 低功耗HCSL输出:有效减少功率消耗和终端电阻
    - 配置低漂移I2O延迟:根据拓扑需求进行时序调整
    - 兼容多种时钟架构:支持常见的PCIe时钟体系,便于集成
    - 小尺寸封装:10x10mm 72-QFN封装,占用较小板面
    - 高可靠性:通过设计验证和表征测试,确保可靠性

    应用案例和使用建议


    应用场景
    - 服务器、存储系统:用于高速数据传输和处理,确保稳定性和低延迟。
    - 网络设备:增强数据包的处理能力,提高网络效率。
    - 固态硬盘(SSDs):提升存储设备的数据传输速度,优化整体系统性能。
    使用建议
    - 在多台设备共享同一SMBus段时,合理规划地址分配,避免冲突。
    - 考虑电源管理和温度控制,特别是在高负载环境下运行时。
    - 配置适当的PLL带宽以降低噪声和抖动影响。

    兼容性和支持


    该产品设计上兼容标准的PCIe时钟架构和通信协议,如SRIS和SRNS,便于集成于不同系统的开发中。IDT公司提供全面的技术支持和文档资料,帮助用户更好地理解和利用这一设备的功能。

    常见问题与解决方案


    - 问题1:如何读写SMBus?
    - 解决方案:参阅数据手册中的详细步骤,确保发送正确的控制信号和数据包,以完成通信过程。
    - 问题2:如何设置PLL带宽?
    - 解决方案:通过SMBus接口设置PLL带宽,按照数据手册提供的说明进行操作即可。

    总结和推荐


    总体来看,《9ZML1232E / 9ZML1252E》是一款集高性能、低功耗于一体的多用途差分多路复用器,特别适合应用于服务器、存储系统和网络设备等领域。其卓越的电气特性和丰富的配置选项使其在市场上具备较强的竞争力。强烈推荐这一产品给需要高效数据处理和传输的用户。

9ZML1232EKILF参数

参数
最小工作供电电压 3.135V
PLL-锁相环 带旁路
最大输入频率 102MHz
最大工作供电电压 3.465V
通用封装 VFQFPN-72
安装方式 贴片安装
零件状态 在售
包装方式 托盘

9ZML1232EKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZML1232EKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZML1232EKILF 9ZML1232EKILF数据手册

9ZML1232EKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.2491
10+ ¥ 64.8385
25+ ¥ 62.2131
50+ ¥ 60.9703
75+ ¥ 59.7488
库存: 164
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.24
