9FGV0841AKLFT

产品分类: 锁相环
产品描述: 是 1.7V 1.9V VFQFPN-48 贴片安装 6mm*6mm*900μm
供应商型号: Q-9FGV0841AKLFT
供应商: 期货订购
标准整包数: 2500

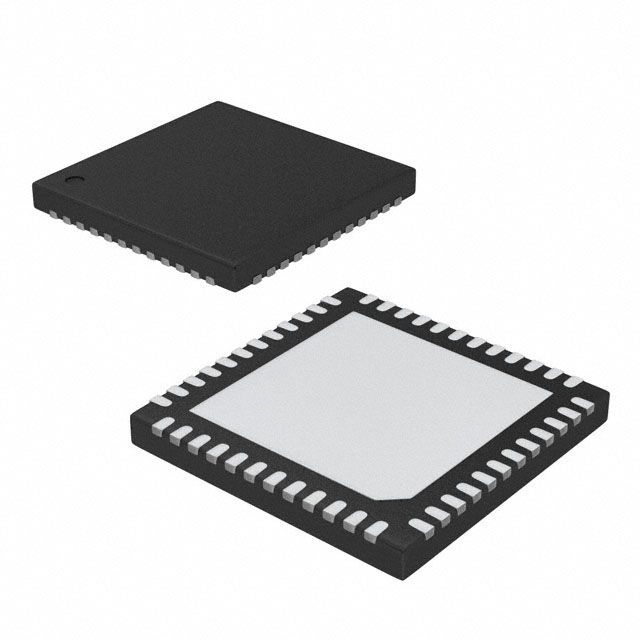

RENESAS ELECTRONICS 锁相环 9FGV0841AKLFT

9FGV0841AKLFT概述

    9FGV0841 PCIe时钟发生器技术手册解析

    1. 产品简介


    9FGV0841是Integrated Device Technology(IDT)推出的一款针对SOC友好的1.8V非常低功耗PCIe时钟发生器。它集成了输出端接,提供100Ω的输出阻抗,可以直接连接到100Ω的传输线。该器件具有8个输出使能,2种不同的频谱扩散等级以及频谱关闭模式,还带有两个可选的SMBus地址。
    典型应用领域:
    - PCIe Gen1至Gen4的时钟生成,适用于提升卡
    - 存储设备
    - 网络设备
    - JBOD(Just a Bunch Of Disks)
    - 通信设备
    - 接入点

    2. 技术参数


    输出特性:
    - 八个100MHz低功耗HCSL (LP-HCSL) DIF对,输出阻抗为100Ω
    - 一个1.8V LVCMOS REF输出,支持唤醒局域网(Wake-On-LAN,WOL)
    关键规格:
    - DIF周期间抖动< 50ps
    - DIF输出对间偏移< 50ps
    - DIF相位抖动符合PCIe Gen1至Gen4标准
    - REF相位抖动< 1.5ps RMS
    其他特性:
    - 可直接连接至100Ω传输线,相比传统PCIe设备可节省32个电阻
    - 典型功耗仅为62mW,减少热损耗
    - 输出可选择任意介于1.05V至1.8V之间的电压供电,实现最大功率节省
    - OE#引脚,支持DIF电源管理
    - LP-HCSL差分时钟输出,降低功耗和板级空间需求
    - 每个输出可编程上升速率,允许根据不同的线长进行调整
    - 可编程输出幅度,适应不同的应用环境
    - DIF输出被禁用直到PLL锁定,确保系统启动过程干净无误
    - DIF输出可以选择0%,-0.25%或-0.5%的扩散量,减少电磁干扰(EMI)
    - 外部25MHz晶体,支持紧致ppm误差合成
    - 配置可通过阻焊层引脚完成,无需SMBus接口控制
    - 3.3V耐受SMBus接口,兼容旧控制器
    - 可选SMBus地址,多个设备可以共享同一SMBus段
    - 封装小巧,尺寸为6 x 6 mm 48-VFQFPN,节省板级空间
    - 在商业(0°C 至 +70°C),工业(-40°C 至 +85°C)和汽车级2(-40°C 至 +105°C)温度范围内均有供应

    3. 产品特点和优势


    - 直接连接至100Ω传输线:相比传统的PCIe设备,9FGV0841能够节省32个电阻,简化设计并降低成本。
    - 低功耗设计:功耗仅为62mW,有助于减少发热和提高系统的可靠性。
    - 灵活的供电选项:支持从1.05V到1.8V的供电范围,可根据不同应用需求进行调节,达到最大化的功率节省。
    - 出色的输出性能:DIF输出间具有极低的偏移(<50ps)和周期间抖动(<50ps),完全符合PCIe Gen1至Gen4的标准。
    - 多种配置选项:通过外部SMBus地址的选择以及多种配置选项,使得设备可以适应各种复杂的系统要求。
    - 小型封装:6 x 6 mm 48-VFQFPN的小型封装,非常适合空间受限的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - PCIe Gen1至Gen4的时钟生成适用于各种提升卡应用。
    - 用于存储设备,确保稳定的时钟信号,从而提高存储速度。
    - 网络设备和通信设备利用其高稳定性时钟输出以保证数据传输的可靠性和实时性。
    - 在接入点应用中,确保无线信号的稳定传输。
    使用建议:
    - 在配置SMBus地址时,需考虑多设备共存的情况,以避免地址冲突。
    - 为了获得最佳的时钟信号质量,应确保电源稳定,特别是在需要较高输出幅度时。
    - 根据具体的应用需求,适当调整PLL锁相环的参数,以优化系统的整体性能。
    - 注意环境温度的影响,特别是在极端温度环境下,需选择合适的工业或汽车级版本。

    5. 兼容性和支持


    9FGV0841可与多种SMBus控制器兼容,特别适用于兼容旧控制器的系统。同时,提供了详细的文档和支持材料,方便用户进行调试和优化。IDT公司也提供了全面的技术支持服务,确保用户能够在安装和应用过程中得到及时的帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 如何调整PLL参数?
    - 通过SMBus接口,可以根据具体应用需求,通过调整相应的配置寄存器来优化PLL参数。
    2. 如何实现外部晶振接入?
    - 通过将外部25MHz晶振连接到X1和X2引脚,可以实现紧致的ppm误差合成。
    3. 如何选择合适的供电电压?
    - 根据具体的应用需求和功耗要求,选择合适的供电电压。通常情况下,1.8V是标准电压,但也可以根据实际情况选择1.05V至1.8V之间的电压。

    7. 总结和推荐


    9FGV0841是一款专为PCIe应用设计的高性能、低功耗时钟发生器。它不仅具备出色的输出特性和优异的电气性能,还支持灵活的配置选项和广泛的温度范围。对于那些需要高精度时钟信号的应用,如PCIe Gen1至Gen4的时钟生成、存储、网络、通信和接入点等领域,9FGV0841是一个理想的选择。总之,我们强烈推荐此款产品用于上述应用场合。

9FGV0841AKLFT参数

参数
PLL-锁相环
最大输入频率 -
最大工作供电电压 1.9V
最小工作供电电压 1.7V
长*宽*高 6mm*6mm*900μm
通用封装 VFQFPN-48
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9FGV0841AKLFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9FGV0841AKLFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9FGV0841AKLFT 9FGV0841AKLFT数据手册

9FGV0841AKLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.76 ¥ 14.696
5000+ $ 1.76 ¥ 14.696
7500+ $ 1.76 ¥ 14.696
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 36740
