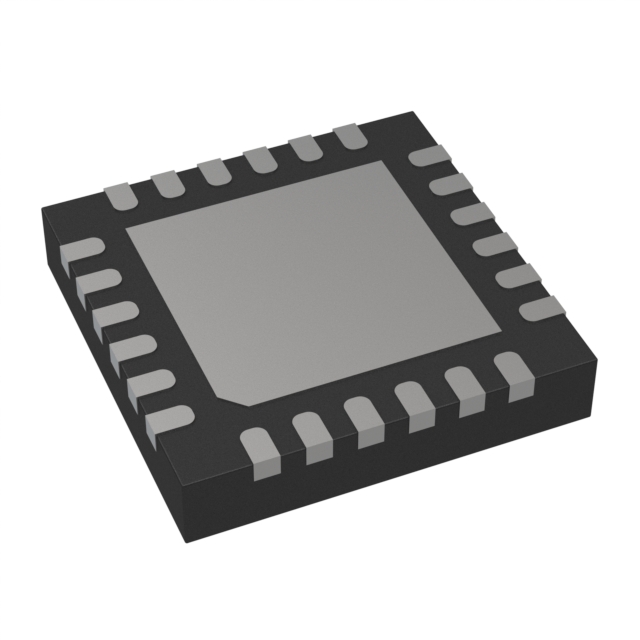

5P35023B-000NLGI8

产品分类: 锁相环
产品描述:
供应商型号: 972-5P35023B00NLGI8
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 锁相环 5P35023B-000NLGI8

5P35023B-000NLGI8概述


    产品简介


    产品名称:5P35023 VersaClock可编程时钟发生器
    产品类型:PCIe时钟生成器
    主要功能:提供低功耗、消费类和高性能PCIe应用所需的多种频率输出
    应用领域:适用于PCIe Gen1至Gen3时钟生成、消费类应用(如智能设备、手持设备)、计算和消费类产品、汽车应用(如娱乐信息系统、仪表板、摄像头/视觉系统、计算和网络)

    技术参数


    - 电源电压:VDDA (3.3V), VDD33 (3.3V), VDDSEx (1.8V - 3.3V), VDDDIFFx (2.5V - 3.3V), VBAT (3.0V - 3.3V)
    - 输出频率范围:SE输出:1MHz - 160MHz;DIFF输出:1MHz - 500MHz (160MHz with LVCMOS模式)
    - 输出格式:LVCMOS, LVPECL, LVDS, LP-HCSL
    - 时钟抖动:差分时钟< 1.5ps rms抖动(整数范围12kHz - 20MHz)
    - 温度范围:工业级(-40°C 至 +85°C),车规级(-40°C 至 +105°C)
    - 其他特性:内置一次性可编程(OTP)内存,支持I2C接口,内置低功耗32.768kHz时钟

    产品特点和优势


    1. 多频输出:三路PLL设计,每路PLL独立可编程,最多支持六个独立频率输出
    2. 功率管理:具备Proactive Power Saving (PPS)和Performance Power Balancing (PPB)功能,可根据需求动态调整功率
    3. 动态频率控制:通过Dynamic Frequency Control (DFC)功能支持动态切换频率
    4. 时钟抖动抑制:通过Overshot Reduction Technology (ORT)和PLL带宽配置来最小化时钟抖动峰值
    5. 低功耗:支持低功耗模式,典型应用电流消耗< 2μA
    6. 兼容性:支持多种时钟输出标准,灵活应用于各种应用场合

    应用案例和使用建议


    - 应用案例:适用于PCIe Gen3应用,为系统提供低抖动、多频率输出的时钟信号。
    - 使用建议:在使用过程中,根据实际需求选择合适的输出频率和输出格式。利用动态频率控制功能(DFC)可以实现频率的实时调整。对于低功耗需求较高的应用,可以启用Proactive Power Saving (PPS)功能以减少功耗。

    兼容性和支持


    - 兼容性:与多种数字电路接口兼容,支持多种时钟输出格式(LVCMOS, LVPECL, LVDS, LP-HCSL)
    - 支持:提供I2C接口进行配置设置和故障诊断,确保系统的稳定运行。厂商提供技术支持和维护服务,包括软件工具和文档资料。

    常见问题与解决方案


    - 问题1:如何设置动态频率控制(DFC)?
    - 解决办法:参考技术手册中的DFC Function Programming部分,通过配置相关寄存器完成DFC功能设置。
    - 问题2:如何降低功耗?
    - 解决办法:启用PPS功能,并配置适当的时间间隔以实现动态频率切换。
    - 问题3:如何确保时钟输出的稳定性?
    - 解决办法:正确配置PLL带宽和输出格式,通过ORT技术减少VCO overshoot。

    总结和推荐


    总体评价:5P35023 VersaClock可编程时钟发生器具有出色的多频输出能力、优秀的功耗管理和灵活性高的配置选项。该产品特别适合于需要高性能和低功耗的PCIe应用,能够显著提高系统效率和稳定性。
    推荐:强烈推荐使用5P35023 VersaClock可编程时钟发生器,尤其适用于需要高精度时钟信号的应用场景,例如数据中心、高性能计算等领域。

5P35023B-000NLGI8参数

参数
最小工作供电电压 -
PLL-锁相环 -
最大输入频率 -
最大工作供电电压 -
通用封装 VFQFPN-24
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装
