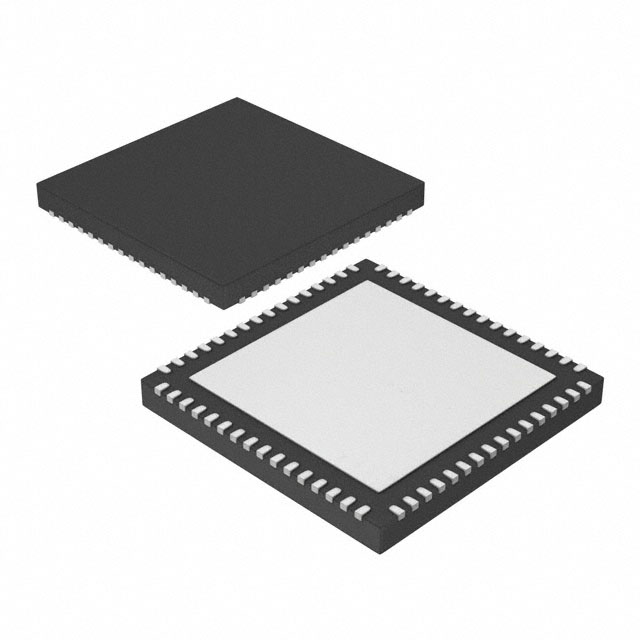

9ZXL1251EKILF

产品分类: 时钟发生器
产品描述: 16mA 12 1 3.135V 150MHz 3.465V 400MHz 55% 是 QFN-64 贴片安装 9mm(长度)
供应商型号: 800-3855-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 时钟发生器 9ZXL1251EKILF

9ZXL1251EKILF概述

    高性能零延迟/扇出缓冲器:9ZXL04x1E/9ZXL06x1E/9ZXL08x1E/9ZXL12x1E

    产品简介


    9ZXL04x1E/9ZXL06x1E/9ZXL08x1E/9ZXL12x1E 系列是第二代高性能零延迟/扇出缓冲器(ZDB, FOB),专为PCIe 和 CPU 应用设计。这些缓冲器符合所有已发布的 QPI/UPI、DB2000Q 和 PCIe Gen1–5 抖动规范。设备输出范围从4到12个,每个输出都具有OE#引脚,以支持PCIe CLKREQ# 功能,从而实现低功耗状态。

    技术参数


    - 模式:
    - 扇出缓冲器模式下的加性相位抖动:
    - PCIe Gen5 CC < 15fs RMS
    - DB2000Q 加性抖动 < 25fs RMS
    - QPI/UPI 11.4GB/s < 40fs RMS
    - IF-UPI 加性抖动 < 70fs RMS
    - 零延迟模式下的相位抖动:
    - PCIe Gen5 CC < 24fs RMS
    - QPI/UPI 11.4GB/s < 110fs RMS
    - IF-UPI 加性抖动 < 130fs RMS
    - 时钟抖动: 周期到周期抖动 < 50ps
    - 输出间偏斜: 输出到输出偏斜 < 50 ps
    - 工作频率范围: 100MHz 至 400MHz(所有型号)
    - 工作温度范围: -40°C 到 +85°C(所有型号)

    产品特点和优势


    9ZXL04x1E/9ZXL06x1E/9ZXL08x1E/9ZXL12x1E 系列缓冲器拥有多种独特功能,使其在高性能计算和服务器等领域广泛应用:
    - 多输出支持: 可提供4到12个低功耗HCSL(LP-HCSL)输出。
    - 集成电阻: 消除每对输出所需多达4个外部电阻。
    - 功率管理: 通过专用OE#引脚支持PCIe CLKREQ# 功能,以进入低功耗状态。
    - 可编程配置: 支持硬件/SMBus控制的ZDB和FOB模式。
    - 高可靠性: 满足严格的DB2000Q、DB1200ZL 和 DB800ZL 抖动和偏斜要求。
    - 宽温度范围: 某些型号可承受-40°C 到 +105°C 的工作温度范围。

    应用案例和使用建议


    这些缓冲器广泛应用于服务器、高性能计算、网络加速、工业控制等领域。在实际应用中,可以根据具体需求选择合适的型号。例如,在高性能计算环境中,可以考虑使用9ZXL12x1,以获得更多的输出通道。对于需要更宽温度范围的应用,则可以选择如9ZXL08x1这样的型号,以确保在极端环境下正常工作。
    使用时需要注意:
    - 正确连接电源和接地引脚,以确保设备稳定运行。
    - 根据系统要求合理配置OE#引脚,以启用或禁用特定输出。

    兼容性和支持


    该系列缓冲器与其他标准PCIe设备和组件高度兼容。制造商提供了详尽的支持文档,包括技术手册和应用程序笔记,帮助用户进行设计和调试。此外,技术支持团队也可提供进一步的帮助。

    常见问题与解决方案


    1. 电源电压不稳定导致设备无法正常工作
    - 解决方案: 确保电源电压稳定,并按照技术手册要求正确过滤模拟电源。
    2. 输出信号质量不佳
    - 解决方案: 检查连接和负载情况,确保符合推荐的测试负载。

    总结和推荐


    9ZXL04x1E/9ZXL06x1E/9ZXL08x1E/9ZXL12x1E 系列零延迟/扇出缓冲器凭借其出色的性能和多功能性,在各类高性能计算和数据中心环境中表现卓越。其宽泛的工作温度范围和高可靠性使其适用于各种严苛条件。我们强烈推荐使用此系列产品,以满足高性能计算和通信系统的高标准需求。

9ZXL1251EKILF参数

参数
电路数 1
典型供电电流 16mA
差分 - 输入:输出
最大占用比 55%
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
输出信号类型 -
输出数量 12
输入信号类型 -
最大输出频率 150MHz
长*宽*高 9mm(长度)
通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
