8N3QV01AG-0081CDI

产品分类: 其他时钟电路
产品描述: Oscillator VCXO 15.476MHz to 866.67MHz/ 975MHz to 1300MHz ±10ppm (Tol) ±100ppm (Stability) LVPECL 55% 3.3V 10-Pin CLCC SMD Tray
供应商型号: 8N3QV01AG-0081CDI-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他时钟电路 8N3QV01AG-0081CDI

8N3QV01AG-0081CDI概述


    产品简介


    IDT8N3QV01 是一款由Integrated Device Technology, Inc.(IDT)生产的四频率可编程压控晶体振荡器(VCXO)。这款VCXO具备非常灵活的频率和拉伸范围编程能力,适用于广泛的通信、网络和无线基础设施设备。其独特之处在于采用IDT第四代FemtoClock® NG技术,旨在提供出色的高频性能和低相位噪声表现。

    技术参数


    工作参数
    - 输入电压范围:2.5V 或 3.3V
    - 输出频率范围:15.476MHz 至 866.67MHz,975MHz 至 1,300MHz
    - 绝对拉伸范围(APR):±4.5至±754.5ppm
    - 输出:一个2.5V或3.3V LVPECL差分时钟输出
    - 输入接口:LVCMOS/LVTTL兼容控制输入
    - 输出时钟分辨率:435.9Hz ÷N (N是PLL输出分频比)
    - 电源电流:典型值为150mA(VCC = 3.3V)
    - 存储温度范围:-65°C 至 150°C
    - 工作温度范围:-40°C 至 85°C
    AC特性
    - 输出频率 (fOUT):最大为1,300MHz
    - 初始精度 (fI):±10ppm
    - 温度稳定性 (fS):根据选项代码的不同,范围从±20ppm至±100ppm
    - 老化率 (fA):在10年和15年的生命周期内分别为±3ppm和±5ppm
    - 周期抖动 (tjit(per)):最大4ps
    - 相位抖动 (tjit(Ø)):最大0.990ps
    其他特性

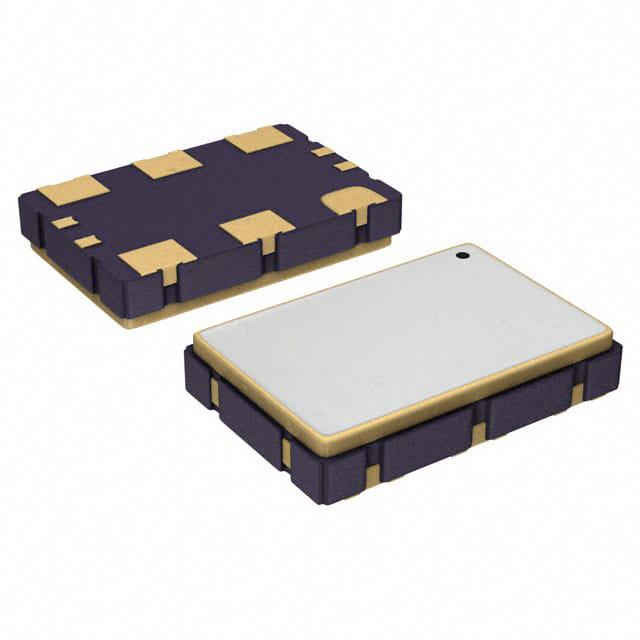

    - 尺寸:10引脚陶瓷5mm x 7mm x 1.55mm封装
    - 兼容性:支持通过I2C接口进行编程配置
    - 封装:无铅(RoHS 6)封装

    产品特点和优势


    IDT8N3QV01 的主要优势在于其高灵活性和精确度,能够通过简单的I2C编程接口来调整频率。它支持广泛的输出频率范围,同时具有较低的相位噪声和出色的长期稳定性。这些特性使得它在无线通信、网络设备和基础设施中尤为重要,能够在多种应用场景下保证信号质量。

    应用案例和使用建议


    应用场景
    - 电信基础设施:确保无线通信网络中的信号同步和稳定传输。
    - 数据中心和网络交换机:用于高速数据处理和传输系统中的时钟同步。
    - 无线基础设施:在各种无线接入点和路由器中提高信号质量和传输效率。
    使用建议
    - 在使用I2C接口编程时,确保连接正确并避免干扰。
    - 考虑环境因素对器件性能的影响,在极端温度下使用时可能需要额外的保护措施。
    - 建议在设备启动时给予足够的时序裕量,以确保频率和时钟同步的准确性。

    兼容性和支持


    IDT8N3QV01 具备出色的兼容性,支持通过I2C接口进行配置。此外,IDT公司还提供了详细的编程指南和支持文档,以帮助用户充分利用该器件的功能。用户可以通过官方技术支持获取更多帮助,以解决任何使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:在使用I2C接口时,发现无法正确读写配置寄存器。
    - 解决方案:检查I2C接口连接是否正确,尝试更新软件驱动或硬件配置。

    2. 问题:设备输出频率不稳定。
    - 解决方案:确认输入电压稳定,环境温度没有超出正常范围。可以尝试调整频率配置以找到更合适的设置。
    3. 问题:电源电流超出预期。
    - 解决方案:检查电源供应是否足够,或者是否有其他组件引起电流波动。确保所有电路连接正确无误。

    总结和推荐


    总体而言,IDT8N3QV01是一款高度可靠且灵活的四频率可编程压控晶体振荡器。其出色的频率范围、相位噪声特性和高稳定性使其成为众多关键应用的理想选择。尽管其初始成本较高,但考虑到其高性能和可靠性,特别是在电信和网络基础设施领域,IDT8N3QV01无疑是一个值得推荐的产品。无论是电信、网络还是无线基础设施的应用场景,IDT8N3QV01 都能够提供卓越的性能和稳定性。

8N3QV01AG-0081CDI参数

参数
长*宽*高 7mm*5mm*1.55mm
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 托盘

8N3QV01AG-0081CDI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8N3QV01AG-0081CDI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他时钟电路 RENESAS ELECTRONICS 8N3QV01AG-0081CDI 8N3QV01AG-0081CDI数据手册

8N3QV01AG-0081CDI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
364+ $ 26.4495 ¥ 223.4979
库存: 0
起订量: 364 增量: 1
交货地:
最小起订量为:364
合计: ¥ 0
直接购买
加入购物车
