9DMV0141AKILF

产品分类: 锁相环
产品描述: 瑞萨电子 时钟缓冲器, 16引脚
供应商型号: 2629020
供应商: 海外现货
标准整包数: 2

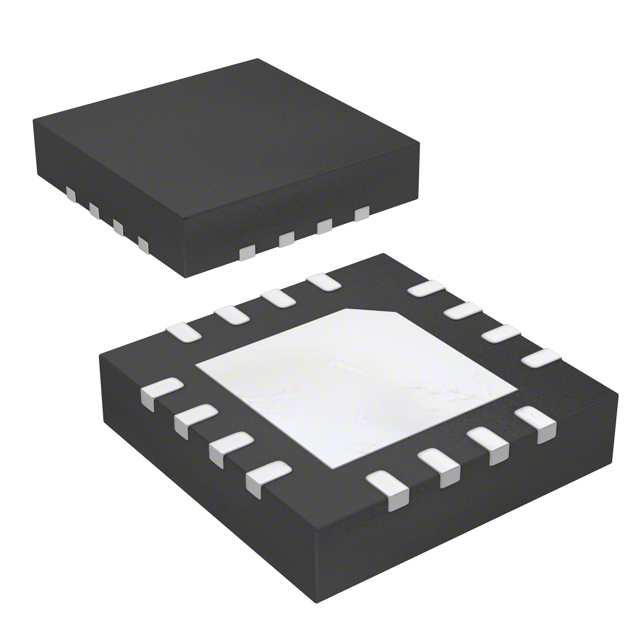

RENESAS ELECTRONICS 锁相环 9DMV0141AKILF

9DMV0141AKILF概述

    9DMV0141:1.8V PCIe Gen1-2-3 Clock Mux with Zo=100ohms

    1. 产品简介


    9DMV0141 是 Integrated Device Technology (IDT) 公司 SOC-Friendly 1.8V 非常低功耗 (VLP) PCIe Gen1-2-3 家族的一员。它是一款用于 PCIe Gen1-2-3 的2:1多路复用器,专为系统控制和电源管理设计。产品具备集成的输出端终止,能够直接连接到100欧姆传输线。支持异步或无瞬变切换模式,允许即使两个输入未运行也能选择多路复用器。

    2. 技术参数


    - 输出特性:
    - 低功耗 (LP) HCSL 差分对,阻抗 Zo=100Ω。
    - 周期到周期的时钟抖动 <5ps。
    - 工作频率范围:1 MHz 至 200 MHz。
    - 关键规格:
    - 相位抖动满足 PCIe Gen1-2-3 标准。
    - 在125MHz时的相位抖动典型值为420fs rms(12kHz到20MHz)。
    - 输入/供电/共模参数:
    - 供电电压:1.7V 至 1.9V。
    - 环境温度范围:工业级范围 -40°C 至 85°C。
    - 其他电气特性:
    - 输入高电平电压 VIH:0.75 VDD 至 VDD + 0.3V。
    - 输入低电平电压 VIL:-0.3V 至 0.25V。
    - 供电电流 IDDOP:在所有输出活跃且100MHz时为7.9mA 至 12mA。
    - 关闭电流 IDDDIS:低功耗时为1.5mA 至 2.5mA。

    3. 产品特点和优势


    - 节能特性:1.8V操作,典型功率消耗仅为12mW。
    - 集成化设计:内置100Ω电阻,相比标准HCSL输出节省了4个电阻。
    - 灵活的控制模式:可选异步或无瞬变切换,支持上电时的选择。
    - EMI 减少:具有扩频兼容性。
    - 空间节约:采用小尺寸的16引脚VFQFPN封装,仅3x3mm。

    4. 应用案例和使用建议


    - 应用场景:该产品适用于 PCIe Gen1-2-3 多路复用器,常见于服务器、存储系统和通信基础设施等环境中。
    - 使用建议:根据不同的使用场景,可能需要调整其内部模式以达到最佳性能。例如,在使用过程中确保输入信号稳定,可以提高系统的可靠性。

    5. 兼容性和支持


    - 兼容性:该器件与其他 PCIe Gen1-2-3 设备兼容,可用于多种不同的应用场景。
    - 支持和维护:厂商提供详尽的技术文档和支持,包括详细的电路图和应用指南。用户可通过 IDT 官方网站获取更多支持资源。

    6. 常见问题与解决方案


    - 问题1:如何确保在不同工作环境下保持稳定性能?
    - 解决方案:使用内置的控制模式调节以适应不同工作条件,确保输入信号稳定。

    - 问题2:如何优化电路设计以减少能耗?
    - 解决方案:选择正确的供电电压,确保负载条件下的功耗在预期范围内。

    7. 总结和推荐


    总体来说,9DMV0141 是一款高度集成且性能可靠的 PCIe Gen1-2-3 时钟多路复用器,具有节能、空间节约和高性能等特点。特别适合于各种工业级应用场景。基于其出色的性价比和技术优势,强烈推荐使用此产品。

9DMV0141AKILF参数

参数
最大输入频率 200MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
PLL-锁相环
长*宽*高 3mm(长度)*1.05mm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

9DMV0141AKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DMV0141AKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9DMV0141AKILF 9DMV0141AKILF数据手册

9DMV0141AKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
