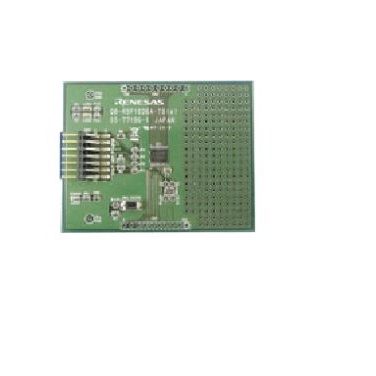

QB-R5F1026A-TB

产品描述: Renesas Electronics RL78/G12目标板套件, RL78/G12 (R5F1026AASP) Target Board
供应商型号: 4176985
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) QB-R5F1026A-TB

QB-R5F1026A-TB概述

    RL78/G12 目标板 — QB-R5F1026A-TB 用户手册

    1. 产品简介


    RL78/G12 目标板 (QB-R5F12A-TB) 是一款用于评估RL78/G12系列微控制器操作的专用开发板。该目标板集成了编程功能和调试功能,适用于各种嵌入式系统开发。RL78/G12 系列微控制器以其高效率和低功耗著称,广泛应用于消费电子、工业控制及智能家居等领域。

    2. 技术参数


    - CPU: RL78/G12 (R5F1026A)
    - 主时钟频率: 20 MHz(使用板载振荡器)
    - 嵌入组件:
    - CN1, CN2: 周边板连接器 (2.54 mm间距),各包含两个10针插座(仅焊盘)
    - CN3: 14针连接器 (用于E1连接)
    - 电源指示灯: 红色 x1 (LED3)
    - 测试LED: 黄色 x2 (LED1 连接到P13, LED2 连接到P14)
    - 测试开关: SW1 (连接到INTP0)
    - 主时钟 (OSC1): 20 MHz 振荡器 (连接到X1 和 X2)
    - 工作电压: 2.7V 至 5.5V (当使用20 MHz振荡器)

    3. 产品特点和优势


    - 集成度高: 该目标板集成了RL78/G12 (R5F1026A) 微控制器和一个20 MHz振荡器,简化了硬件设计。
    - 扩展性强: 提供通用区域 (2.54 mm间距),便于外接电路扩展。
    - 易于编程和调试: 支持Flash内存编程和芯片内调试功能。
    - 环保设计: 为无铅 (Lead-Free) 产品,符合RoHS标准。
    - 兼容性: 支持多种周边设备连接,增强了系统的灵活性和可扩展性。

    4. 应用案例和使用建议


    - 消费电子: 适用于电视遥控器、智能手表等。
    - 工业控制: 在自动化生产线和传感器网络中发挥重要作用。
    - 智能家居: 集成到智能门锁、智能照明等设备中。
    使用建议:
    - 当需要调试特定引脚时,可以通过短路或断开焊接点来灵活调整引脚的功能。
    - 对于P13和P14的使用,务必确保在使用前断开相应的焊接点以避免短路。

    5. 兼容性和支持


    - 兼容性: 与RL78/G12系列微控制器完全兼容,并支持多种周边设备。
    - 技术支持: 初始故障情况下可以更换新板,但不提供其他售后支持。

    6. 常见问题与解决方案


    - 问题: 灯光闪烁不稳定
    - 解决方案: 检查电源连接是否稳固,确保工作电压在规定范围内。
    - 问题: 开关功能异常
    - 解决方案: 检查连接器和相关焊接点是否有松动或损坏。

    7. 总结和推荐


    RL78/G12 目标板 (QB-R5F1026A-TB) 是一款高度集成且功能丰富的开发工具,适用于多种嵌入式系统的设计和测试。其高灵活性和扩展性使其成为微控制器开发的理想选择。尽管缺乏长期的技术支持,但在初始故障情况下仍可进行产品更换。综上所述,该产品值得推荐用于开发基于RL78/G12系列微控制器的应用项目。

QB-R5F1026A-TB参数

参数
I/O电压 -
速度 -
接口类型 -
核心处理器 RL78
内核数 -
程序存储器类型 FLASH
RAM大小 -
外设 -
主要属性 -
最大时钟频率 20MHz
最大工作供电电压 -
Flash大小 -
最小工作供电电压 -
安装方式 固定安装
零件状态 在售

QB-R5F1026A-TB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QB-R5F1026A-TB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) RENESAS ELECTRONICS QB-R5F1026A-TB QB-R5F1026A-TB数据手册

QB-R5F1026A-TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 168.6322
5+ ¥ 168.6322
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 168.63
直接购买
加入购物车
