首页  >  产品百科  >  8N3QV01EG-0016CDI8

8N3QV01EG-0016CDI8

产品分类: 有源晶振
产品描述: 100MHz,125MHz,155.52MHz,156.25MHz CLCC-10 贴片安装 7mm*5mm*1.55mm
供应商型号: 8N3QV01EG-0016CDI8-ND
供应商: Digi-Key
标准整包数: 1

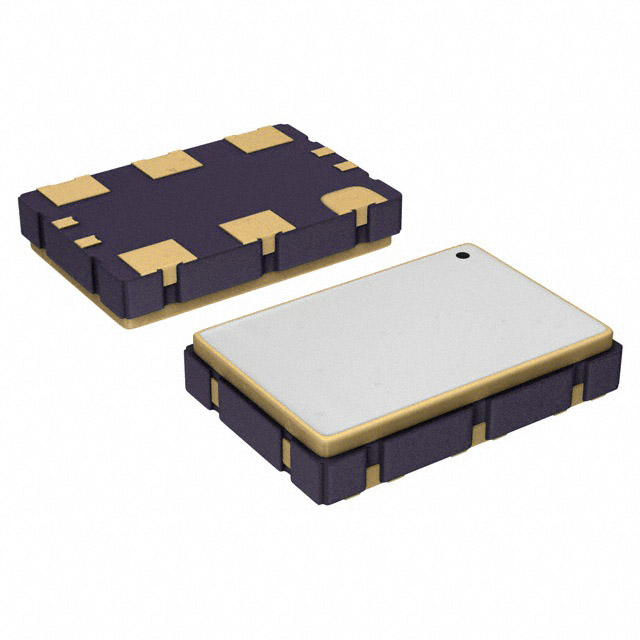

RENESAS ELECTRONICS 有源晶振 8N3QV01EG-0016CDI8

8N3QV01EG-0016CDI8概述


    产品简介


    IDT8N3QV01 是一款由 Integrated Device Technology, Inc. 生产的四频率可编程压控晶体振荡器(VCXO)。它具备非常灵活的频率和调谐范围编程能力,可以满足不同应用的需求。该产品采用IDT的第四代 FemtoClock® NG 技术,确保高时钟频率和低相位噪声性能。IDT8N3QV01 支持2.5V或3.3V供电,封装形式为无铅(符合RoHS 6标准)的10引脚陶瓷5mm x 7mm x 1.55mm封装。

    技术参数


    - 供电电压:2.5V 或 3.3V
    - 默认频率:可通过 FSEL0 和 FSEL1 引脚设置四个不同的默认频率,具体频率值见下表
    - 输出频率范围:15.476MHz 至 866.67MHz 和 975MHz 至 1300MHz
    - 频率分辨率:435.9Hz ÷N
    - 绝对调谐范围(APR):±4.5ppm 至 ±754.5ppm
    - 相位噪声:
    - @ 156.25MHz (12kHz - 20MHz):0.487ps
    - @ 156.25MHz (1kHz - 40MHz):0.614ps
    - 工作温度范围:-40°C 至 85°C
    - 电源电流:
    - 2.5V ± 5%:145mA
    - 3.3V ± 5%:150mA
    - 最大存储温度:-65°C 至 150°C
    - 热阻抗:49.4°C/W (0 mps)

    产品特点和优势


    IDT8N3QV01 具备以下几个显著特点和优势:
    1. 高精度频率控制:通过 I2C 接口可以实现精确的频率调节,同时保持极低的相位噪声。
    2. 多频段覆盖:支持多个频段的选择,覆盖从15.476MHz到1300MHz的频率范围,适用性广泛。
    3. 灵活性和可编程性:除了默认的四个频率外,用户可以通过I2C接口自定义其他频率配置。
    4. 适应性强:在极端环境下的温度适应能力使得其适用于无线基础设施、电信及网络设备等应用场景。
    5. 集成度高:小尺寸封装便于安装,节省空间且降低了系统复杂性。

    应用案例和使用建议


    应用案例:IDT8N3QV01 在无线通信设备、服务器、基站、网络设备等领域都有广泛应用。例如,在4G/5G通信系统中,其高频特性有助于提高信号传输的稳定性和可靠性。
    使用建议:
    1. 环境因素:在设计应用时,应考虑工作温度范围内的温度变化对输出频率的影响。
    2. 信号完整性:为了确保信号的稳定性,应使用合适的匹配电路来减少信号反射和干扰。
    3. 电源管理:由于IDT8N3QV01在高负载下需要较大的电流,建议提供稳定的电源供应,以防止电源波动影响输出性能。

    兼容性和支持


    IDT8N3QV01 兼容多种标准输入接口(如LVCMOS、LVPECL),这使得其易于集成到现有的系统中。此外,厂商提供详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的问题。厂商还提供了编程指南,指导用户如何进行自定义频率配置。

    常见问题与解决方案


    常见问题:
    1. 频率不稳定:可能是由于电源波动或未正确设置频率。
    解决方案:检查电源电压是否稳定,重新校准频率配置。
    2. 输出信号失真:可能是信号传输路径中的干扰或不匹配。
    解决方案:使用适当的匹配电路来改善信号质量,减少干扰。
    3. 温度漂移:工作温度变化可能导致输出频率偏差。
    解决方案:选择适合的工作温度范围,确保设备在适当温度条件下运行。

    总结和推荐


    IDT8N3QV01 是一款高性能、高灵活性的四频率可编程VCXO,具备广泛的频率覆盖能力和出色的频率稳定性。它的多项特点使其成为各种高要求应用的理想选择,尤其适合无线基础设施、电信和网络设备。综上所述,强烈推荐使用IDT8N3QV01,特别是在需要高精度频率控制的应用环境中。

8N3QV01EG-0016CDI8参数

参数
频率容差 -
频率 100MHz,125MHz,155.52MHz,156.25MHz
频率稳定性 -
长*宽*高 7mm*5mm*1.55mm
通用封装 CLCC-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

8N3QV01EG-0016CDI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8N3QV01EG-0016CDI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 有源晶振 RENESAS ELECTRONICS 8N3QV01EG-0016CDI8 8N3QV01EG-0016CDI8数据手册

8N3QV01EG-0016CDI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 25.7351 ¥ 217.4614
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
