QB-R5F10ELE-TB

产品描述: Renesas Electronics RL78/G1A目标板套件, RL78/G1A (R5F10ELEAFB) Target Board
供应商型号: 4176988
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) QB-R5F10ELE-TB

QB-R5F10ELE-TB概述

    RL78/G1A 目标板 (QB-R5F10ELE-TB) 用户手册

    1. 产品简介

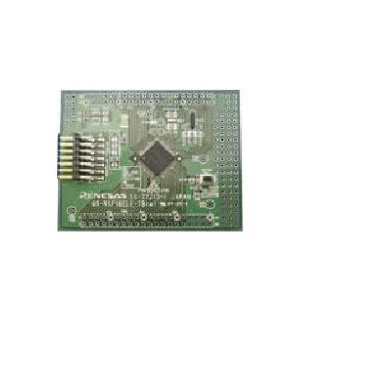

    RL78/G1A 目标板(QB-R5F10ELE-TB)是由瑞萨电子(Renesas Electronics)制造的编程功能兼调试仿真器 E1 使用的目标板,用于评估微控制器的操作。该目标板采用了高性能的 RL78/G1A 微控制器 R5F10ELEAFB,并具备多种扩展接口和强大的开发工具支持。

    2. 技术参数


    - CPU: R5F10ELEAFB
    - 主时钟频率: 最高达 20 MHz(使用板载晶振)
    - 副时钟频率: 32.768 kHz(使用板载晶振)
    - 工作电压范围: 2.7V 至 3.6V(使用 20 MHz 晶振时)
    - 集成硬件: 两个 40 针周边板连接器(2.54 mm 间距),一个 14 针连接器(用于 E1 连接)
    - 指示灯: 1 个红色电源指示灯,2 个黄色测试指示灯
    - 开关: 1 个测试开关

    3. 产品特点和优势


    - 集成 RL78/G1A 微控制器: 支持快速原型设计和开发
    - 高频操作能力: 主时钟最高可达 20 MHz,适应高速应用需求
    - 扩展性: 板载通用区域,支持通过周边板连接器进行灵活扩展
    - 环保设计: 无铅(Pb-free)产品,符合现代环保标准

    4. 应用案例和使用建议


    - 应用场景: 适用于嵌入式系统、物联网(IoT)设备、工业自动化控制系统等领域的原型设计和快速开发
    - 使用建议:
    - 在连接外部设备时,确保电压符合工作范围要求
    - 利用板载的通用区域进行灵活的硬件扩展
    - 为长期稳定性考虑,在高温或低温环境下需要特别注意

    5. 兼容性和支持


    - 兼容性: 支持与 E1 调试器连接,便于程序调试和固件更新
    - 支持: 初始故障可以更换新产品,但不提供进一步的技术支持

    6. 常见问题与解决方案


    - 问题: 目标板无法正常启动
    - 解决方案: 检查供电电压是否在指定范围内,确认所有连接器和线路都正确安装
    - 问题: 通信异常
    - 解决方案: 检查 E1 调试器连接是否稳固,确认配置文件正确

    7. 总结和推荐


    总结:RL78/G1A 目标板 (QB-R5F10ELE-TB) 是一款性能卓越且高度可扩展的开发工具。它具有强大的集成能力和丰富的硬件接口,能够满足各类嵌入式系统的设计需求。通过它的使用,开发者可以更快地完成原型开发,并进行有效的硬件扩展。
    推荐:强烈推荐给那些希望快速启动嵌入式系统项目的开发者,特别是那些注重硬件扩展性和开发效率的项目团队。

QB-R5F10ELE-TB参数

参数
最小工作供电电压 -
主要属性 -
内核数 -
接口类型 -
最大工作供电电压 -
Flash大小 -
速度 -
I/O电压 -
RAM大小 -
核心处理器 RL78
外设 -
程序存储器类型 -
最大时钟频率 32.768KHz,20MHz
安装方式 固定安装
零件状态 在售

QB-R5F10ELE-TB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QB-R5F10ELE-TB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) RENESAS ELECTRONICS QB-R5F10ELE-TB QB-R5F10ELE-TB数据手册

QB-R5F10ELE-TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
