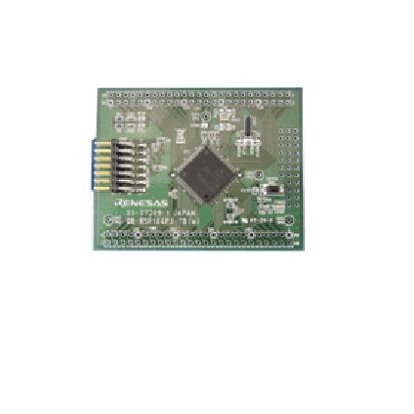

QB-R5F104PJ-TB

产品描述: Renesas Electronics RL78/G14目标板套件, RL78/G14 (R5F104PJAFB) Target Board
供应商型号: QB-R5F104PJ-TB-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) QB-R5F104PJ-TB

QB-R5F104PJ-TB概述

    RL78/G14 ターゲット・ボード QB-R5F104PJ-TB 技術総合レビュー

    1. 产品简介


    RL78/G14 ターゲット・ボード QB-R5F104PJ-TB は、ルネサス エレクトロニクス社が開発したRL78/G14マイクロコントローラを搭載した実験および評価用のプラットフォームです。このボードは主にRL78/G14シリーズマイクロプロセッサ(R5F104PJAFB)の動作検証とソフトウェア開発支援を目的としており、電子設計や組込みシステム開発の初心者から専門家まで幅広く利用されています。この製品は、プログラミング機能付きオンチップ・デバッグ・エミュレータE1を使用し、リアルタイムでマイコンの動作を監視・評価することが可能です。
    主な用途には、組込みシステムの評価、新規アプリケーションの迅速な開発、あるいは既存システムの改良や保守が含まれます。
    2. 技術参数
    以下は、QB-R5F104PJ-TB の技術仕様を整理したものです:
    - CPU: R5F104PJAFB(RL78/G14)
    - 主クロック: 20MHz (ボード内蔵の発振子を使用)
    - サブクロック: 32.768kHz (ボード内蔵)
    - 動作電圧: 2.7V~5.5V(主クロック使用時)
    - ユニバーサルエリア: 2.54mmピッチで50ピンソケット×2
    - 通信ポート: CN1、CN2 に周辺ボード用コネクタを装備
    - LEDとスイッチ: 評価用LED(黄色×2、赤色×1)、テストスイッチ×1
    - インターフェース: Tool0ピン対応でフラッシュメモリプログラミングとオンチップデバッグ機能をサポート
    環境要件としては、20MHz発振子が付属していますが、外部からの追加オプションも可能です。
    3. 产品特点と優位性
    RB-R5F104PJ-TBは、その高い拡張性と柔軟性により多くの開発ニーズに対応します:
    1. 高拡張性: マイコンのすべてのピンを周辺ボードコネクタに配置し、カスタムアプリケーションの実装が容易です。
    2. 低コストで迅速な開発: E1エミュレーターと連携して、即座にマイコンの動作を確認可能。
    3. 環境への配慮: 鉛フリー(Pb-free)製品として、RoHS規格に準拠。
    4. 多機能インタフェース: 各種インターフェースポートを統合し、汎用性が高い設計が実現されています。
    これらの特性により、特にリアルタイムシステムの評価やプロトタイピングに最適な選択肢と言えます。
    4. アプリケーション事例と使用アドバイス
    本製品は、次のようなアプリケーションに効果的に活用できます:
    - 家電製品制御: 温度センサーや照明制御などに応用可能な低電力設計。
    - 産業用制御: 実績のあるルネサスのRL78シリーズの高性能により、モーター制御やセンサーネットワークに適応。
    - モジュール開発: 動作評価用ボードとして、マイコンと外部デバイスの相互作用を確認する際にも有効。
    使用アドバイス:
    - フラッシュメモリを安全に操作するために、プログラム前のデータバックアップを推奨。
    - マイコンピンを接続する際に、短絡防止のためショートパッドのカットが必要です。
    5. 兼容性とサポート
    本製品は以下の要件を満たしています:
    - E1エミュレーターとの互換性: ボードと直接接続してプログラミングやデバッグが可能です。
    - サポートポリシー: 初期不良以外でのサポートは限定的ですが、公式サイトからFAQやダウンロード資料を利用できます。
    ユーザーが困った際には公式サポートやコミュニティフォーラムが非常に有用です。
    6. 常見問題と解決策
    以下の代表的な質問と解決策を提供します:
    1. エラー「Tool0ポートが未接続」: プログラムのダウンロード時にエラーが発生した場合、Tool0ピンを確実に接続してください。
    2. LED点灯しない: 関連するピンが正常に接続されているか、設定値を確認してください。
    3. 温度範囲外での異常動作: 使用環境が指定範囲外である場合、適切な電源管理と冷却対策を実施してください。
    7. 総評とおすすめ度
    QB-R5F104PJ-TB は、高性能かつ使いやすいマイコン評価ボードであり、様々な分野のプロトタイピングや実証実験に最適です。ルネサス製品ならではの安定性と拡張性が特筆すべきポイントです。
    結論: 推奨される製品です。電子機器設計の初心者から専門家まで広範囲に利用可能で、開発期間の短縮に大いに役立ちます。

    以上がRB-R5F104PJ-TBの技術レビューです。

QB-R5F104PJ-TB参数

参数
最大时钟频率 20MHz
外设 -
接口类型 -
主要属性 -
Flash大小 -
核心处理器 RL78
最大工作供电电压 -
I/O电压 -
内核数 -
速度 -
RAM大小 -
最小工作供电电压 -
程序存储器类型 ROM
安装方式 固定安装
零件状态 在售
包装方式 盒装
