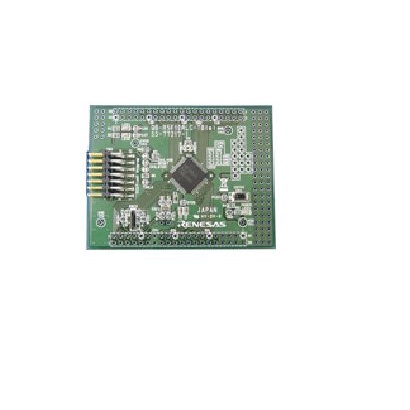

QB-R5F10RLC-TB

产品描述: Renesas Electronics RL78/L12目标板套件, RL78/L12 (R5F10RLCAFB) Target Board
供应商型号: SXE-QB-R5F10RLC-TB
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) QB-R5F10RLC-TB

QB-R5F10RLC-TB概述

    RL78/L12 微控制器目标板 QB-R5F10RLC-TB 技术手册解析

    1. 产品简介


    RL78/L12 微控制器目标板(QB-R5F10RLC-TB) 是由瑞萨电子开发的一款用于评估 RL78/L12 系列微控制器(R5F10RLC)操作性能的目标板。该目标板内置了 E1 编程及调试工具,能够为开发人员提供便捷的硬件支持平台,广泛应用于消费电子、工业控制、物联网等领域。
    主要功能:
    - 支持 20MHz 和 32.768kHz 晶振。
    - 具备丰富的通用连接接口(2.54mm 接口间距)。
    - 提供编程和调试功能(通过 TOOL0 端子实现)。
    - 兼容扩展电路板设计,适合不同应用场景的灵活开发。
    适用领域:
    - 消费类电子设备:如家电控制器、智能家居。
    - 工业自动化:如传感器网络、工业机器人。
    - 物联网设备:如可穿戴设备、无线模块。

    2. 技术参数


    以下为 RL78/L12 目标板的主要技术规格:
    | 参数类别 | 参数值 |

    | 主 CPU型号 | R5F10RLC |
    | 主时钟频率 | 20MHz(使用板载晶振时) |
    | 备用时钟频率 | 32.768kHz |
    | 输入电压范围 | 2.7V~5.5V |
    | 接口支持 | 2 × 40pin (2.54mm 间距) |
    | 调试功能 | Flash 编程、On-Chip 调试 |
    | 运行温度范围 | -40℃ 至 +85℃ |
    | 尺寸 | 71.00mm × 45.72mm |
    扩展功能:
    - 配备多个测试 LED 和按键,便于验证运行状态。
    - 支持 LCD 驱动模式,可通过多种方法生成驱动电压。

    3. 产品特点和优势


    独特功能与优势:
    - 双晶振设计:既支持高频主时钟,也满足低功耗备用需求。
    - 高度可扩展性:支持与外部硬件直接连接,适配各种外围设备。
    - 无铅化制造:符合环保要求,提升市场竞争力。
    - 一体化调试方案:集成了调试与编程工具,减少开发周期。
    相比同类产品,该目标板具有更直观的测试界面、灵活的硬件架构和强大的兼容性,是初学者及专业工程师的理想开发工具。

    4. 应用案例和使用建议


    典型应用场景:
    - 智能家居:通过评估板配置温湿度传感器接口,快速开发环境监测装置。
    - 工业监控:结合扩展电路板实现多通道信号采集功能。
    - 物联网节点:利用备用时钟实现低功耗无线通信。
    使用建议:
    - 在使用 P130 和 P147 的 GPIO 引脚时,需先切断相关短路焊盘。
    - 开发 LCD 显示功能时,参考手册中推荐的电容分压或升压方案优化显示效果。
    - 若发现运行异常,检查时钟电路连接是否正确,以及外围电路是否符合推荐参数。

    5. 兼容性和支持


    兼容性:
    - 支持与多种电路扩展板连接,特别是瑞萨官方扩展模块。
    - 兼容基于 RL78/L12 微控制器的第三方开发套件。
    支持与维护:
    - 瑞萨官方仅针对初始质量问题提供更换服务,建议开发者参阅用户手册以避免不必要的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 板载晶振无法正常启动 | 检查晶振是否焊接牢固,确认电源输入是否稳定。 |
    | 测试 LED 不亮 | 确认相关引脚配置是否正确,确保对应的 GPIO 已初始化。 |
    | 开发环境调试失败 | 更新开发软件版本,检查串口设置是否匹配硬件配置。 |

    7. 总结和推荐


    综合评估:
    RL78/L12 目标板 QB-R5F10RLC-TB 是一款性价比极高的开发工具,其完善的硬件设计和多样化的功能使其成为微控制器学习和应用开发的理想选择。它不仅能够简化项目开发流程,还能帮助开发者迅速定位问题并完成验证。
    推荐指数:
    ★★★★☆(四颗星)
    此产品适用于大部分微控制器初学者和专业工程师,但缺乏长期技术支持可能是潜在的限制因素。对于预算充足且需要定制化解决方案的用户,可以考虑搭配瑞萨其他扩展工具一并使用。

QB-R5F10RLC-TB参数

参数
速度 -
主要属性 -
最大工作供电电压 -
Flash大小 -
核心处理器 RL78
最大时钟频率 32.76KHz,20MHz
I/O电压 -
RAM大小 -
程序存储器类型 FLASH
最小工作供电电压 -
接口类型 -
外设 -
内核数 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

QB-R5F10RLC-TB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QB-R5F10RLC-TB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 应用处理器与片上系统(SOC) RENESAS ELECTRONICS QB-R5F10RLC-TB QB-R5F10RLC-TB数据手册

QB-R5F10RLC-TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
