ISL78235EVAL1Z

产品分类: 其他工具
产品描述:
供应商型号: ISL78235EVAL1Z-ND
供应商: Digi-Key
标准整包数: 1

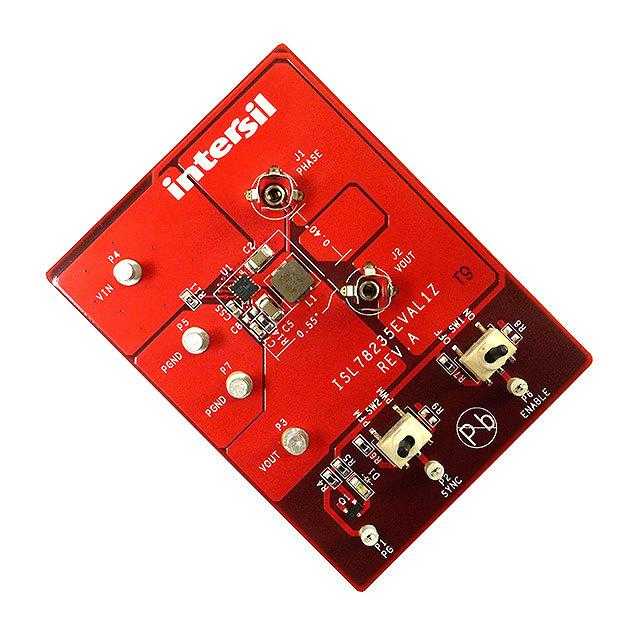

RENESAS ELECTRONICS 其他工具 ISL78235EVAL1Z

ISL78235EVAL1Z概述


    产品简介


    ISL78235 是一款高性能的单片同步降压 DC/DC 转换器,能够从 2.7V 至 5.5V 的输入电源提供高达 5A 的连续输出电流。它广泛应用于汽车电子、微控制器(μC/µP)、现场可编程门阵列(FPGA)以及数字信号处理器(DSP)等领域的直流到直流电源转换。此款转换器以其高效率和紧凑设计而著称,适用于需要稳定且高效电源供应的应用场景。

    技术参数


    - 输入电压范围:2.7V 到 5.5V
    - 输出电流:最高 5A
    - 默认开关频率:2MHz
    - 最小开关周期:100ns
    - 开关频率调整范围:500kHz 到 4MHz
    - 软启动时间:1ms 或可调
    - 硬件保护:过流、过温、输出过压、输入欠压保护
    - 效率:最高可达 95%
    - 工作温度范围:
    - 3mm x 3mm 封装:-40°C 到 +105°C
    - 5mm x 5mm 封装:-40°C 到 +125°C
    - 封装形式:
    - 3mm x 3mm 16 引脚 TQFN
    - 5mm x 5mm 16 引脚 WFQFN(带散热焊盘)

    产品特点和优势


    ISL78235 具备多种优势:
    - 高效能:内置低导通电阻的场效应管(P 沟道 35mΩ,N 沟道 11mΩ),实现最高 95% 的转换效率。
    - 快速响应:通过峰值电流模式控制架构,实现在高频率下的快速瞬态响应。
    - 低功耗:在轻负载条件下可通过脉冲频率调制(PFM)模式减少损耗。
    - 安全保护:集成过流、过温、输出过压及输入欠压保护功能。
    - 简化布局:采用小型封装,简化 PCB 布局。

    应用案例和使用建议


    ISL78235 主要用于直流到直流电源转换模块,如 μC/µP、FPGA 和 DSP 的电源管理。根据图 1 和图 2 的典型应用场景,我们可以看到,ISL78235 在不同的输出负载条件下展现出高效率。为了确保最佳性能,建议:
    - 选择合适的电感值和输出电容,参考表格 2 中的推荐组件选择表。
    - 设计合理的 PCB 布局,以减少杂散电感和寄生电容的影响。
    - 使用内部或外部补偿网络来优化环路补偿,提高系统的稳定性。

    兼容性和支持


    ISL78235 提供了多种封装选项,方便用户选择最合适的封装形式。此外,它还与 ISL78233(3A)和 ISL78234(4A)具有相同的引脚排列,便于用户从低电流版本迁移至高电流版本。Renensas Electronics 提供了详尽的技术支持文档和评估板,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 输出电压不稳定:检查反馈回路的电阻分压器,确保其设置正确。
    2. 过热问题:确认散热措施是否得当,如使用散热器或加大散热焊盘的面积。
    3. 输出电流不足:检查电感和电容的选择是否符合要求,适当增大电感值。

    总结和推荐


    综上所述,ISL78235 是一款集高效能、高可靠性和易用性于一体的同步降压转换器。凭借其出色的性能和广泛的应用范围,ISL78235 是当前市场上极具竞争力的产品之一。我们强烈推荐这一产品给需要高效电源转换的应用开发者和系统设计师。无论是用于汽车电子还是通用工业领域,ISL78235 都能提供卓越的性能和可靠的支持。
