ISL85005DEMO1Z

产品描述: Renesas Electronics 降压稳压器开发板, 开发板, ISL85005FRZ芯片
供应商型号: ISL85005DEMO1Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 评估、开发板开发工具 ISL85005DEMO1Z

ISL85005DEMO1Z概述


    产品简介

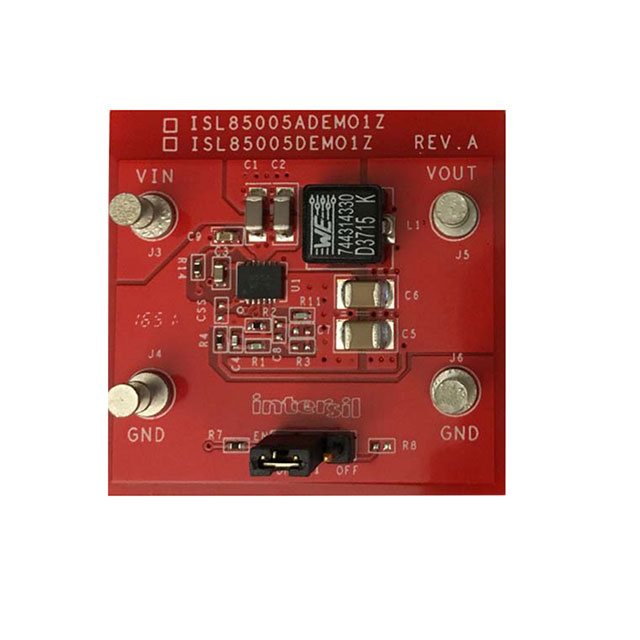

    ISL85005 和 ISL85005A 是一款高性能的同步降压调节器,输入电压范围为 4.5V 至 18V,适用于多电池组输入或受控的 5V 和 12V 电源轨的应用。这两款器件内部集成了高侧栅极驱动器的自举二极管,从而减少了外部组件的数量。为了方便快速展示其高性能特性,推出了 ISL85005DEMO1Z 和 ISL85005ADEMO1Z 两个演示板平台。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 7V 至 15V |
    | 输出电压(默认) | 5V |
    | 最大输出电流 | 5A |
    | 开关频率(默认) | 500kHz |
    | 软启动时间(默认) | 2.3ms |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    - 高集成度:内置自举二极管,减少外部组件数量。
    - 灵活配置:提供开关选择使能引脚 (EN),选择工作模式(DEM/Forced CCM),并具有内部和外部补偿选项。
    - 易于设置:具备频率同步选项和可调软启动时间。
    - 小型化设计:采用紧凑的设计,适合多种应用场景。

    应用案例和使用建议


    这些调节器广泛应用于多电池组供电系统和各类工业设备中。例如,在车载信息系统中,ISL85005 和 ISL85005A 可用于从汽车电池(通常为 12V)稳定输出所需的电压。在工业自动化设备中,这些器件可用于稳定的电源管理,确保设备正常运行。
    使用建议
    1. 在设定负载时,应逐步增加至最大值,同时监测输出电压,确保其保持在预期范围内。
    2. 在调整输入电压时,逐渐升高至额定值,监测输出电压以确保其稳定性。
    3. 在安装过程中,遵循推荐的 PCB 布局指南,以确保最佳性能。

    兼容性和支持


    这两个型号的调节器可以与其他需要 5V 或 12V 电源的电子设备兼容。Intersil Corporation 提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决办法:检查输入电压是否在允许范围内,并确保连接良好。检查 PCB 布局是否符合推荐标准。

    2. 问题:过热
    - 解决办法:检查散热措施是否有效,例如是否有足够的热传递路径。确保 PCB 设计中使用了多个热通孔来改善散热性能。

    3. 问题:启动失败
    - 解决办法:确保使能引脚 (EN) 正确设置,且软启动时间已正确配置。检查输入电压和负载是否符合要求。

    总结和推荐


    综上所述,ISL85005 和 ISL85005A 调节器因其高性能、高集成度和灵活的配置选项,非常适合于多种应用场合。它们在多种条件下的稳定性和可靠性得到了验证。对于那些寻求高效、可靠电源管理解决方案的工程师来说,这是一套值得推荐的产品。

ISL85005DEMO1Z参数

参数
零件状态 在售
包装方式 散装

ISL85005DEMO1Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL85005DEMO1Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 评估、开发板开发工具 RENESAS ELECTRONICS ISL85005DEMO1Z ISL85005DEMO1Z数据手册

ISL85005DEMO1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
