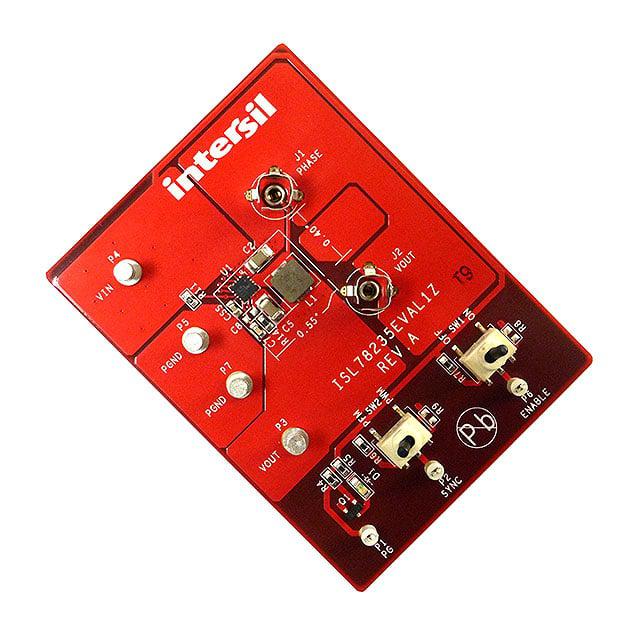

ISL78233EVAL1Z

产品分类: DC-DC稳压器
产品描述: 2MHz 1,Non-Isolated 1 1.8V 800mV 5.5V 2.7V 69.215mm(长度)*51.435mm(宽度)
供应商型号: ISL78233EVAL1Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ISL78233EVAL1Z

ISL78233EVAL1Z概述

    ISL7823xEVAL1Z 电子元器件产品技术手册解析

    1. 产品简介


    ISL7823xEVAL1Z 是一套评估板,用于展示 ISL78233、ISL78234 和 ISL78235 低静态电流、高效率同步降压调节器的性能。这些评估板适用于点负载汽车应用,输入电压范围为 2.7V 至 5.5V,输出电压可降至 0.8V 并且最大输出电流可达 5A。该系列电子元器件以 3x3mm 16 引脚 TQFN 封装提供,高度不超过 1mm。

    2. 技术参数


    | 参数 | 规格 |

    | 最大输出电流(IOUT)| 5A (ISL78235), 4A (ISL78234), 3A (ISL78233) |
    | 开关频率(fSW) | 1MHz 至 4MHz |
    | 输入电压范围(VIN)| 2.7V 至 5.5V |
    | 输出电压范围(VOUT)| 0.8V 至 5.5V |
    | 包体尺寸(mm) | 3x3 |

    3. 产品特点和优势


    - 宽输入电压范围:支持 2.7V 至 5.5V 的输入电压,适应多种电源需求。
    - 高效能:同步降压调节器最高可达 95% 的转换效率,适用于节能要求高的应用场景。
    - 温度稳定性:1% 的参考精度保证了在整个工作温度范围内的稳定输出。
    - 频率控制:可通过外部电阻或信号生成器调节开关频率,优化效率和组件尺寸之间的平衡。
    - 保护功能:具备过温、过流、过压及负过流保护,提高了系统可靠性。

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电子领域的点负载应用,例如发动机管理系统、车身控制系统等。
    - 使用建议:在进行测试时,确保电路正确连接到电源和负载,使用适当的测试设备如电源供应、电子负载和示波器。设置电源输出电压在 2.7V 至 5.0V 之间,并通过软启动控制来调整输出电压至所需值。对于快速瞬态响应性能,可以在输出滤波电容上并联一个 10pF 至 22pF 的电容。

    5. 兼容性和支持


    该产品兼容多种电气特性和工作环境,可以方便地集成到现有的汽车电子系统中。制造商提供全面的技术支持和维护服务,确保客户能够顺利使用和优化这些调节器。

    6. 常见问题与解决方案


    - 问题1:如何调整输出电压?
    - 解决方案:可以通过改变输出编程电阻 R1 来调整输出电压,典型值在 66kΩ 至 450kΩ 之间。
    - 问题2:如何控制开关频率?
    - 解决方案:可以通过设置 FS 引脚上的外部电阻来改变开关频率,公式 EQ. 2 可用于计算频率变化。
    - 问题3:如何启用或禁用调节器?
    - 解决方案:通过开关 SW1 进行控制,当 SW1 设置为右侧位置时,调节器启用;左侧位置则禁用。

    7. 总结和推荐


    ISL7823xEVAL1Z 电子元器件具有高效的性能、广泛的输入电压范围以及可靠的保护机制,使其成为点负载汽车应用的理想选择。通过细致的设计和多种配置选项,该产品能够在不同应用场景中表现出色。我们强烈推荐此系列产品给需要高效能、高稳定性的汽车电子系统的客户。
    以上是对 ISL7823xEVAL1Z 电子元器件技术手册的内容解析,希望对您的研究和应用有所帮助。

ISL78233EVAL1Z参数

参数
最大输出电压 1.8V
功能 -
同步整流器 -
输出数量 1
最大输入电压 5.5V
最小输出电压 800mV
开关频率 2MHz
拓扑 -
输出类型 1,Non-Isolated
最小输入电压 2.7V
长*宽*高 69.215mm(长度)*51.435mm(宽度)
零件状态 在售
包装方式 散装
