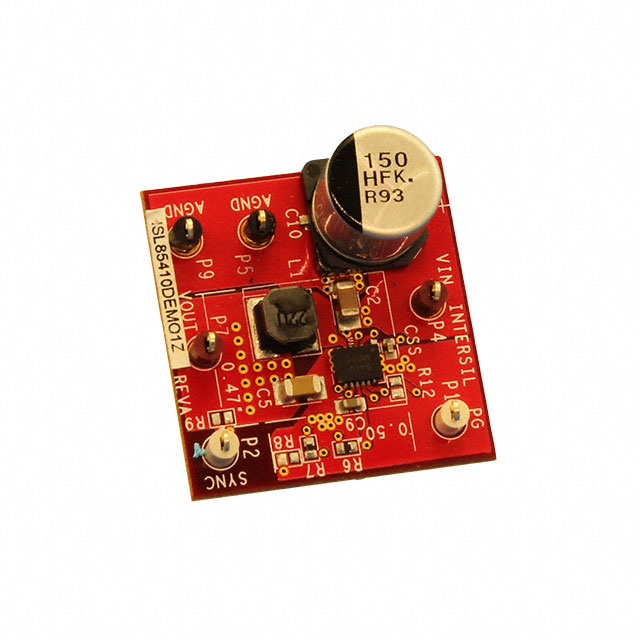

ISL85410DEMO1Z

产品描述:
供应商型号: ISL85410DEMO1Z-ND
供应商:
标准整包数: 1
RENESAS ELECTRONICS 评估、开发板开发工具 ISL85410DEMO1Z

ISL85410DEMO1Z概述

    # ISL85410, ISL854102, and ISL85418宽输入电压降压稳压器的技术详解

    产品简介


    ISL85410、ISL854102和ISL85418是Intersil公司推出的高性能同步降压稳压器系列,专为点负载(Point-of-Load)供电设计,能够适应宽输入电压范围(3V至40V),并提供高效稳定的输出电流。ISL85410、ISL854102和ISL85418分别具有1A、1.2A和800mA的最大连续输出电流能力。这些芯片采用了紧凑的4mm×3mm、12引脚DFN封装,高度不超过1mm,非常适合空间受限的应用场景。该系列产品广泛应用于通信设备、工业自动化、医疗设备以及消费类电子产品等领域。

    技术参数


    以下是这些产品的核心技术参数:
    | 参数名称 | 值 |

    | 输入电压范围 | 3V至40V |
    | 输出电压范围 | 0.6V至15V |
    | 最大输出电流 | 1A(ISL85410)、1.2A(ISL854102)、800mA(ISL85418) |
    | 开关频率 | 默认500kHz(可通过R12调整,范围300kHz至2MHz) |
    | 效率 | >84%(50%负载时峰值效率) |
    | 输出纹波电压 | <10mV(1.2A输出时) |
    | 动态响应时间 | ±4.5%(±1.2A负载阶跃) |
    | 工作温度范围 | -40°C至+85°C |
    特性亮点
    - 同步整流设计实现高效率。
    - 内置高侧和低侧NMOS器件,无需外部补偿。
    - 可选的PFM或强制PWM模式,在轻载下提升效率。
    - 支持内部或外部软启动控制。
    - 仅需少量外部元件即可完成电路设计。
    - 提供电源就绪(Power-Good)和使能功能。

    产品特点和优势


    ISL85410系列稳压器的优势在于其极高的灵活性和可靠性:
    - 宽输入电压范围:可适应多种复杂的供电条件。
    - 高效率设计:同步整流结合自适应PWM/PFM模式切换,有效减少功耗。
    - 紧凑封装:高度仅为1mm,非常适合小型化设计。
    - 无需额外补偿:集成设计降低了复杂度和开发成本。
    - 多功能性:可编程开关频率、电源就绪信号等功能增强了设计自由度。
    这些优势使其成为工业级和消费级应用的理想选择,尤其适合需要长续航时间和可靠性的场景。

    应用案例和使用建议


    ISL85410系列产品已在多种应用场景中得到验证,例如:
    - 用于路由器或交换机的多路输出供电系统。
    - 工业控制设备的点负载电源模块。
    - 医疗设备中的低压供电管理。
    在使用过程中,推荐如下:
    1. 负载匹配:根据实际需求选择合适的型号(如1A、1.2A或800mA)。
    2. 温度监控:注意监测工作温度,确保长期运行稳定性。
    3. 输出电容配置:根据具体输出电压和频率,正确选择外部电感和电容值以优化性能。

    兼容性和支持


    ISL85410系列稳压器可以轻松与其他标准电子元件和模块搭配使用,如EEPROM存储器、接口控制器等。Intersil公司提供详尽的文档支持和在线技术支持服务,帮助用户快速部署解决方案。此外,针对批量采购用户,Renesas Electronics还提供了全球化的销售网络和技术支持。

    常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解答:通过修改反馈电阻R1和R2的比例来设定输出电压,公式为\( V{OUT} = \frac{V{FB} \times (R1 + R2)}{R2} \),其中\( V{FB} \approx 0.6V \)。
    2. 问题:开关频率不稳定怎么办?
    - 解答:检查FS引脚是否连接正确,或者尝试更换外部电阻R12以重新设置频率。
    3. 问题:输出电压纹波过大?
    - 解答:增加输出电容值或更换更低ESR的电容器。

    总结和推荐


    综上所述,ISL85410、ISL854102和ISL85418宽输入电压同步降压稳压器凭借其高效能、易用性和广泛的应用范围,在电子行业极具竞争力。无论是研发阶段还是大规模生产,它们都是不可多得的理想选择。如果您正在寻找一款稳定、高效的降压解决方案,强烈推荐考虑这一系列芯片。
