PS9113-A

产品分类: 光电耦合器
产品描述: Renesas 光耦, 表面安装, 5针, SOP封装
供应商型号: 187520
供应商: 海外现货
标准整包数: 1

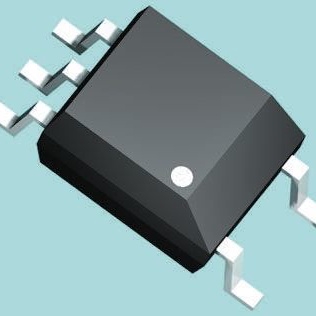

RENESAS ELECTRONICS 光电耦合器 PS9113-A

PS9113-A概述


    产品简介


    PS9113 光电耦合器 是一种高性能的光电耦合隔离器件,适用于工业和消费电子领域的多种应用。它集成了AlGaAs LED作为输入端,而输出端则包含了光二极管和信号处理电路,全部集成在一个芯片上。PS9113 主要用于智能功率模块驱动,以其高瞬态共模抑制电压、高CMT(电流传输比)和快速响应时间而著称。

    技术参数


    - 封装形式:5-pin SOP (SO-5)
    - 高瞬态共模抑制电压:CMH/CML = ±15 kV/μs(最小值)
    - 响应时间:传播延迟时间tPHL最大为500 ns,tPLH最大为750 ns
    - 脉冲宽度失真:|tPHL - tPLH|最大为270 ns
    - 隔离电压:BV = 3750 Vr.m.s.
    - 输出方式:开路集电极输出
    - 工作温度范围:TA = -40至+100°C
    - 绝对最大额定值:IF = 25 mA,VR = 5 V,VCC = -0.5 至 +25 V,IO = 15 mA,PC = 100 mW,BV = 3750 Vr.m.s.

    产品特点和优势


    PS9113 的主要优势在于其高瞬态共模抑制能力、小体积、高速响应以及宽泛的工作温度范围。这些特点使其成为IPM(智能功率模块)驱动的理想选择。同时,其高电流传输比使得信号传输更加稳定可靠,特别适用于需要高隔离度的应用场合。

    应用案例和使用建议


    应用案例
    PS9113 在IPM驱动器和通用逆变器中得到了广泛应用。例如,在电动车辆的电机控制系统中,PS9113 可以有效地隔离高压系统和低压控制单元之间的信号传输,确保系统的稳定性和安全性。
    使用建议
    - 确保在焊接过程中使用合适的助焊剂,并严格遵守推荐的焊接条件,避免过热损坏芯片。
    - 在靠近器件的地方放置一个0.1μF的旁路电容,并确保电容器引脚之间的距离不超过10mm。
    - 避免长时间暴露于高温和高湿度环境中,防止材料老化和性能下降。

    兼容性和支持


    PS9113 具备良好的兼容性,适用于多种标准产品。同时,它已经通过了UL、CSA和DIN EN 60747-5-5的安全认证,可以满足不同国家和地区对安全标准的要求。厂商提供了详尽的技术支持和售后服务,确保用户能够充分利用其特性。

    常见问题与解决方案


    - Q1: 设备在使用过程中发热严重,导致性能下降?
    - A1: 检查焊接质量,确保散热设计合理。建议增加散热片或者改善通风条件,确保工作环境温度不超出规定范围。
    - Q2: 输出信号不稳定,出现波动现象?
    - A2: 检查电源电压和负载是否稳定。确保旁路电容正确放置,且电容器引脚之间距离不超过10mm,以减少噪声干扰。


    总结和推荐


    总的来说,PS9113 光电耦合器凭借其卓越的性能、广泛的应用领域以及良好的兼容性,在多个行业中表现出色。其高瞬态共模抑制能力和宽泛的工作温度范围使其成为高可靠性要求应用的理想选择。强烈推荐在需要高隔离度和高稳定性的场合使用PS9113。

PS9113-A参数

参数
关闭时间 -
隔离电压 3.75KV
上升时间 -
输出类型 Open Collector
下降时间 -
电流传输比 110%(Typ)
导通时间 -
最大输出电压 -
通道数 1
输入类型 直流
Vce-集电极-发射极饱和电压 -
最大输出电流 -
Vf-正向电压 2.1V
通用封装 SOP
安装方式 贴片安装

PS9113-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

PS9113-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 光电耦合器 RENESAS ELECTRONICS PS9113-A PS9113-A数据手册

PS9113-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
