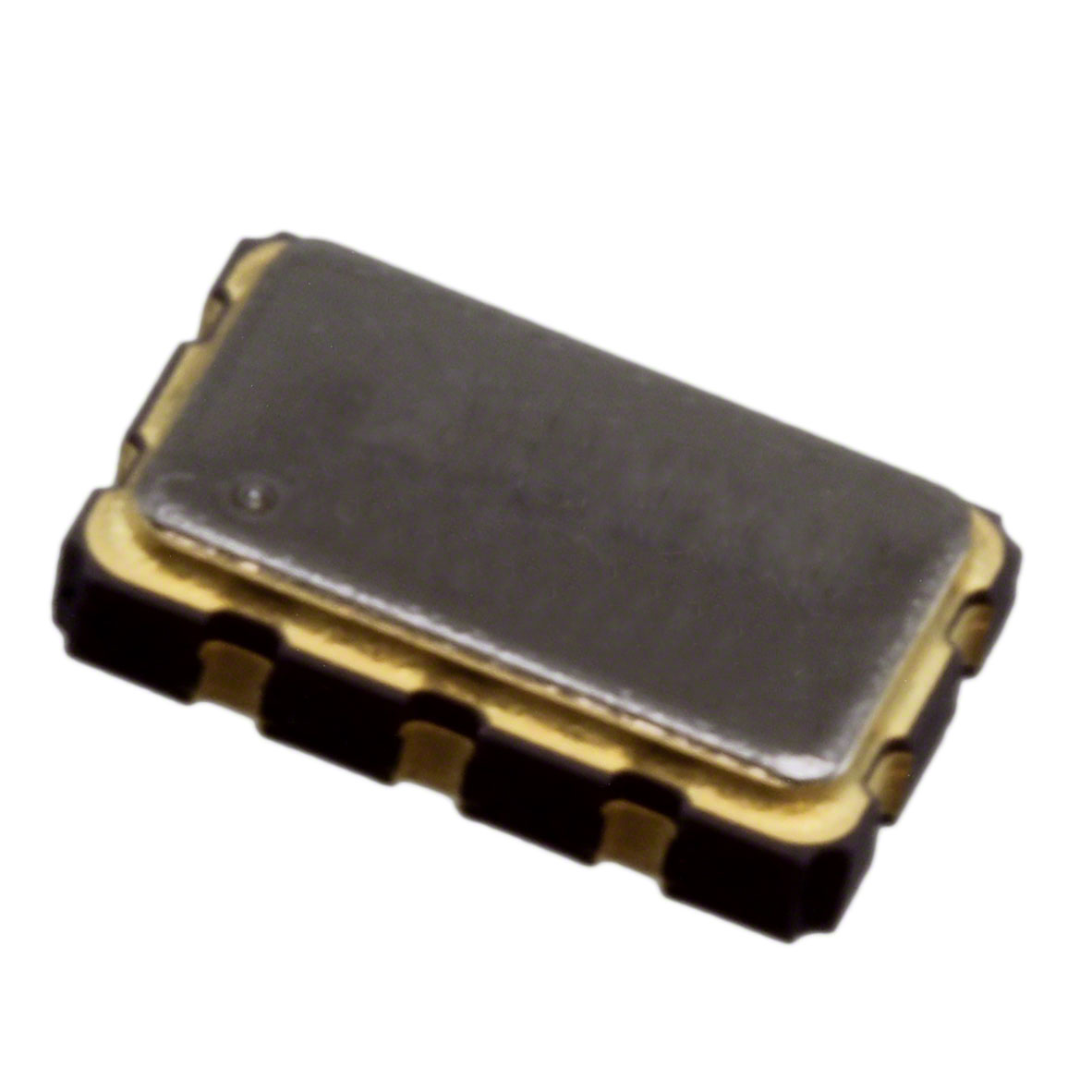

XLH536125.000JS4I8

产品分类: 有源晶振
产品描述: ±25ppm 125MHz 贴片安装 5mm*3.2mm*1.2mm
供应商型号: 800-2854-1-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 有源晶振 XLH536125.000JS4I8

XLH536125.000JS4I8概述


    产品简介


    Renesas Electronics Corporation 的 XL 系列产品(包括 XO 和 VCXO 选项)是超高精度石英振荡器,主要应用于需要极低相位抖动和高频率稳定性的场合。频率范围广泛,从 0.750MHz 到 1350MHz,广泛用于电信、网络通信、医疗设备及航空航天等领域。

    技术参数


    电气特性
    - 输出类型: LVDS, LVPECL, LVCMOS
    - 相位抖动 (12kHz 到 20MHz): 750fs 至 890fs 典型值
    - 供电电压: 2.5V 或 3.3V
    - 封装选项:
    - 3.2 x 2.5 x 1.0 mm (不适用于 VCXO)
    - 5.0 x 3.2 x 1.2 mm
    - 7.0 x 5.0 x 1.3 mm
    工作环境
    - 温度范围:
    - XO: -20°C 至 +70°C, -40°C 至 +85°C, -40°C 至 +105°C
    - VCXO: -20°C 至 +70°C, -40°C 至 +85°C
    频率稳定性
    - XO 选项: ±20ppm 至 ±100ppm
    - VCXO 选项: ±50ppm APR

    产品特点和优势


    XL 系列石英振荡器采用专有的 ASIC 技术,利用第三阶 ΔΣ 调制器显著降低噪声。产品具备快速交付能力,同时保持低功耗和高稳定性。特别之处在于其卓越的温度性能和宽泛的工作温度范围。此外,这些器件具有出色的电气特性,如极低的相位抖动和稳定的频率。

    应用案例和使用建议


    应用案例:
    - 通信系统:用于网络设备、基站等。
    - 医疗设备:用于高性能的医疗成像设备。
    - 航空航天:用于卫星通讯和导航系统。
    使用建议:
    - 在设计时,应确保电源线路旁路电容的正确连接以减少电源线噪声。
    - 选择合适的封装和输出类型以适应具体应用的需求。

    兼容性和支持


    XL 系列振荡器与多种接口标准兼容,包括 LVDS、LVPECL 和 LVCMOS。Renesas Electronics Corporation 提供全面的技术支持和售后保障,包括详尽的文档资料和专业的技术支持团队。

    常见问题与解决方案


    问题 1: 如何减少电源线噪声?
    - 解决方案: 在 VDD 和 GND 之间添加 0.01μF 旁路电容。
    问题 2: 如何确保频率稳定性?
    - 解决方案: 选择合适的温度范围和频率稳定性选项(如 ±20ppm 至 ±100ppm),并确保温度在规定的范围内。
    问题 3: 输出波形出现异常怎么办?
    - 解决方案: 检查输入电压是否符合要求,确认负载是否在规定范围内。

    总结和推荐


    XL 系列石英振荡器以其超高精度、低相位抖动和宽广的工作温度范围脱颖而出,非常适合对稳定性有极高要求的应用场景。通过提供多种频率稳定性选项和宽泛的温度范围,确保了其在各种复杂环境下都能表现出色。对于追求高性能和可靠性的工程师来说,XL 系列是一个非常值得推荐的产品。

XLH536125.000JS4I8参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 125MHz
长*宽*高 5mm*3.2mm*1.2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XLH536125.000JS4I8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

XLH536125.000JS4I8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 有源晶振 RENESAS ELECTRONICS XLH536125.000JS4I8 XLH536125.000JS4I8数据手册

XLH536125.000JS4I8封装设计

查看详情并下载
Symbol
Footprint
3D Model
