XLH536060.000000I

产品分类: 有源晶振
产品描述: ±25ppm 60MHz LLCC 贴片安装 5.15mm*3.35mm*1.4mm
供应商型号: 3869731
供应商: 海外现货
标准整包数: 1

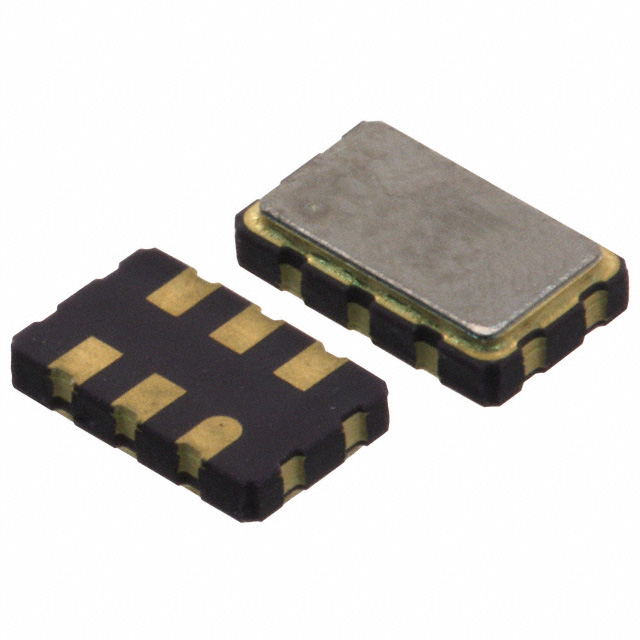

RENESAS ELECTRONICS 有源晶振 XLH536060.000000I

XLH536060.000000I概述


    产品简介


    O5HS系列是一款高性能HC MOS表面贴装振荡器,封装尺寸为5.0x3.2mm。该振荡器具有稳定的频率输出特性,适用于多种电子产品和通信设备中。它的主要功能是提供稳定可靠的时钟信号,广泛应用于计算机、网络设备、无线通讯设备、医疗仪器等领域。

    技术参数


    - 频率范围:1~170 MHz(具体取决于供电电压)
    - 存储温度范围:-55°C 至 +125°C
    - 供电电压:1.8V±5%, 2.5V±5%, 3.3V±10%
    - 输入电流:
    - 1.000 ~ 32.000 MHz:15mA
    - >32.000 ~ 67.000 MHz:25mA
    - >67.000 ~ 170.000 MHz:40mA
    - 待机电流:10µA
    - 上升/下降时间:
    - 1.000 ~ 80.000 MHz:6ns
    - >80.000 ~ 125.000 MHz:4ns
    - >125.000 ~ 170.000 MHz:3ns
    - 输出电压:10% VDD 至 90% VDD
    - 输出负载:15pF
    - 启动时间:10ms
    - 使能/禁用时间:
    - 启用时间:10ms
    - 禁用时间:150ns

    产品特点和优势


    1. 宽工作温度范围:O5HS系列可在-40°C至+85°C的环境中正常工作,确保在各种极端条件下都能保持稳定性。
    2. 高稳定性:频率稳定性可达到±20 PPM,这使得该产品在需要高度精确时钟信号的应用中表现出色。
    3. 低功耗:低待机电流(10µA)有助于延长电池寿命,特别适用于便携式设备。
    4. 紧凑封装:5.0x3.2mm的SMD封装使其非常适合空间受限的应用场合。

    应用案例和使用建议


    应用案例
    1. 网络路由器:O5HS系列可以用于网络路由器,提供稳定的时钟信号,保证数据传输的准确性。
    2. 医疗设备:在医疗设备中,如心电图机,稳定可靠的时钟信号对于数据采集和处理至关重要。
    使用建议
    1. 电源去耦:为了减少电源噪声对振荡器的影响,应在VDD和GND之间放置一个0.01µF的电容。
    2. 散热设计:尽管O5HS系列具有较宽的工作温度范围,但在高温环境下仍需注意散热,以确保其长期可靠运行。

    兼容性和支持


    O5HS系列具有良好的兼容性,适用于各种电压和温度要求的产品。Fox Electronics提供了全面的技术支持和服务,包括在线技术支持和电话咨询服务,以帮助客户更好地利用和维护该产品。

    常见问题与解决方案


    1. 电源噪声问题
    - 问题描述:在某些情况下,振荡器输出的时钟信号会出现抖动现象。
    - 解决方案:在VDD和GND之间添加一个0.01µF的电容来减少电源噪声。
    2. 启动时间过长
    - 问题描述:在某些设备中,启动时间较长,影响整体系统的响应速度。
    - 解决方案:检查外部电路是否符合标准规范,必要时更换更高品质的外围元件。

    总结和推荐


    O5HS系列是一款高度集成、高性能的表面贴装振荡器,适合应用于需要高精度时钟信号的各种设备中。其宽泛的工作温度范围、高频率稳定性和低功耗特性,使其在市场上具备较强的竞争力。总的来说,O5HS系列值得推荐给需要稳定时钟信号的工程师和设计师。

XLH536060.000000I参数

参数
频率容差 -
频率 60MHz
频率稳定性 ±25ppm
长*宽*高 5.15mm*3.35mm*1.4mm
通用封装 LLCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XLH536060.000000I厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

XLH536060.000000I数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 有源晶振 RENESAS ELECTRONICS XLH536060.000000I XLH536060.000000I数据手册

XLH536060.000000I封装设计

查看详情并下载
Symbol
Footprint
3D Model
