7202LA15SOGI8

产品分类: 其他逻辑器件
产品描述: 4.5V 5.5V SOIC-28 贴片安装,黏合安装 17.9mm*8.4mm*2.62mm
供应商型号: Q-7202LA15SOGI8
供应商: 期货订购
标准整包数: 1000
RENESAS ELECTRONICS 其他逻辑器件 7202LA15SOGI8

7202LA15SOGI8概述

    电子元器件产品技术手册:IDT7200/7201/7202 CMOS异步FIFO

    1. 产品简介


    IDT7200/7201/7202系列是由Integrated Device Technology, Inc.(IDT)设计生产的CMOS异步双端口存储器,专为需要异步读写操作的数据缓冲应用而设计。这些产品提供了256x9、512x9和1024x9三种不同容量配置,适用于工业、商业及军事应用。通过独特的电路设计,这些器件能够实现高速、低功耗的操作,并具备多种状态标志来确保数据传输的安全和高效。

    2. 技术参数


    | 参数 | 值 | 备注 |
    |
    | 存储容量 | 256x9, 512x9, 1024x9 | 支持三种容量配置 |
    | 接口类型 | 双端口 | 同时支持读写操作 |
    | 速度等级 | 12ns, 15ns, 20ns, 25ns, 35ns, 50ns | 不同速度等级,满足不同的应用需求 |
    | 工作电压 | 4.5V-5.5V | 宽范围供电,增强设备的适应能力 |
    | 工作温度范围 | 工业:-40°C到+85°C | 适用于各种环境条件 |
    | 功耗 | 活动模式:最大440mW | 待机模式:最大28mW |

    3. 产品特点和优势


    - 高速数据传输:12ns访问时间使得这些FIFO器件能够快速响应,适用于高要求的应用场景。
    - 超低功耗:最低可达28mW,特别适合便携式或电池供电设备。
    - 全功能扩展:从256x9到64kx9的位宽和深度扩展能力,使设计具有高度灵活性。
    - 内置标志和复位功能:Empty、Half-Full、Full标志可以有效防止数据溢出和丢失,自动重传功能确保数据完整性。
    - 军事标准兼容:符合MIL-STD-883标准,适用于严苛环境下的应用。

    4. 应用案例和使用建议


    这些FIFO器件常用于数据通信、工业控制、军事通讯等领域。例如,在一个工业自动化系统中,IDT7200/7201/7202可以作为数据缓冲器,帮助平滑来自传感器的数据流,并防止瞬时数据丢失。在使用这类器件时,应注意设置合适的时序参数以确保数据正确无误地传输。
    使用建议:
    - 在连接外部信号时,应考虑信号完整性问题,适当增加上拉或下拉电阻,以减少信号反射和抖动。
    - 对于需要连续读写操作的应用,应确保电源稳定,并定期检查系统状态以避免因电源波动导致的数据错误。

    5. 兼容性和支持


    这些器件兼容市面上大部分CMOS接口标准,支持从TSSOP封装到DIP等多种封装形式。厂商提供详尽的技术文档和支持服务,用户可以通过IDT官网获得最新的产品信息和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何防止数据溢出?
    - 解决方法:通过监听Full Flag(FF)状态来控制写入操作,当FF被置低时停止写入操作。

    - 问题2:如何初始化设备?
    - 解决方法:通过Reset(RS)输入将设备复位到初始状态,确保读写指针回到起点。

    7. 总结和推荐


    IDT7200/7201/7202系列器件凭借其高性能、低功耗以及广泛的适用范围,成为在数据缓冲应用中的理想选择。对于需要高速度、高可靠性且对功耗有严格要求的应用场景,强烈推荐使用这些器件。不过,在使用前请务必参考完整的产品手册以获取更详细的指导信息。

7202LA15SOGI8参数

参数
最小工作供电电压 4.5V
最大工作供电电压 5.5V
长*宽*高 17.9mm*8.4mm*2.62mm

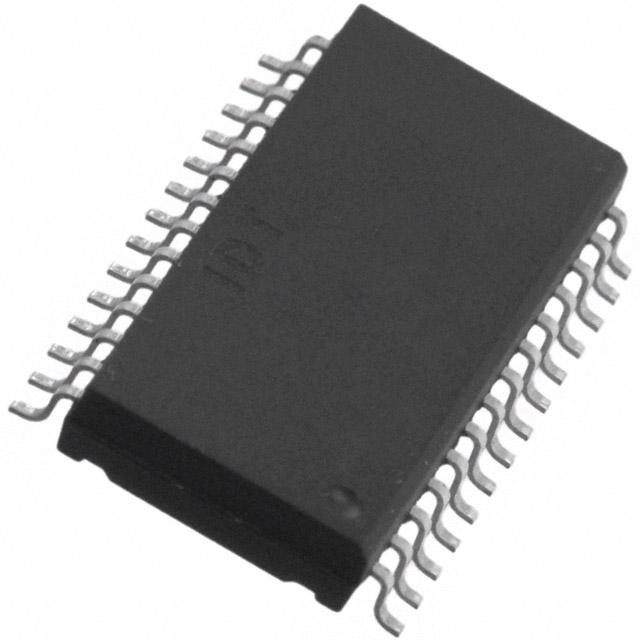

通用封装 SOIC-28
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7202LA15SOGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

7202LA15SOGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他逻辑器件 RENESAS ELECTRONICS 7202LA15SOGI8 7202LA15SOGI8数据手册

7202LA15SOGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
