首页  >  产品百科  >  RMLV0408EGSB-4S2#HA1

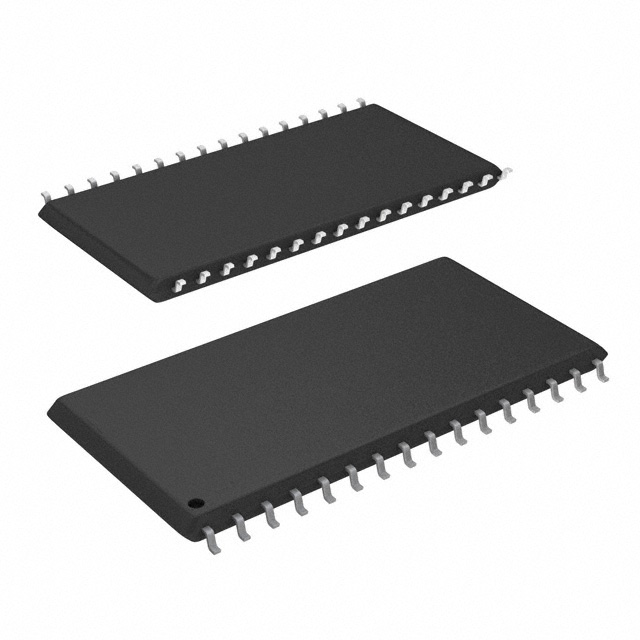

RMLV0408EGSB-4S2#HA1

产品分类: 静态随机存储器(SRAM)
产品描述: 4Mb (512K x 8) 2.7V 25mA 3.6V Parallel TSOP-32 贴片安装,黏合安装
供应商型号: 4146925
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) RMLV0408EGSB-4S2#HA1

RMLV0408EGSB-4S2#HA1概述


    产品简介


    RMLV0408E系列高级低功耗静态随机存取存储器(SRAM) 是由瑞萨电子采用其高性能的高级低功耗SRAM技术制造的一系列产品。这款存储器具备高密度、高速度及低功耗的特点,适用于电池备份系统等应用场合。RMLV0408E系列提供三种封装形式:32针小外形封装(SOP)、32针薄型小外形封装(TSOP II)以及32针微型薄型小外形封装(sTSOP)。

    技术参数


    主要规格
    - 容量: 4 Mb,组织方式为524,288字 × 8位
    - 供电电压: 单电源3V,范围为2.7V至3.6V
    - 访问时间: 最大45 ns
    - 数据引脚: I/O0到I/O7,三态输出
    - 接口: 直接与TTL兼容
    - 温度范围: -40°C 至 +85°C
    电流消耗
    - 待机模式: 0.4 μA(典型值)
    - 读操作: 10 mA(最大值)
    封装选项
    - 塑料sTSOP: 8 mm × 13.4 mm,32针
    - 塑料TSOP (II): 400-mil 32针
    - 塑料SOP: 525-mil 32针

    产品特点和优势


    RMLV0408E系列提供了诸多显著的优点:
    - 高密度与高性能: 高达4Mb的存储容量,访问时间为45ns。
    - 低功耗设计: 待机状态下的电流消耗仅为0.4 μA,适合电池供电设备。
    - 兼容性强: 直接与TTL逻辑电平兼容,简化设计流程。
    - 多封装选择: 提供多种封装选择以适应不同的应用场景。
    - 电池备份功能: 支持在断电情况下数据的保存。

    应用案例和使用建议


    应用案例:
    1. 便携式医疗设备: RMLV0408E系列可以用于存储关键健康数据,如心率监测、血糖水平等,保证数据的安全与连续性。
    2. 通信设备: 作为临时存储单元,支持快速的数据读写操作,提高系统响应速度。
    3. 音频设备: 用于音频信号处理,确保高质量的音质。
    使用建议:
    - 在设计电路时,注意确保电源电压稳定在2.7V至3.6V之间,避免电压波动影响数据完整性。
    - 使用低阻抗状态时,需要考虑芯片的功耗,尤其是读写周期期间的电流消耗。
    - 为了延长数据保留时间,在不需要读写操作时,将芯片设置为低功耗模式。

    兼容性和支持


    RMLV0408E系列的多个封装选项使其能够轻松适配多种电路板设计。瑞萨电子为该产品提供了详尽的技术文档、开发工具和支持服务,确保用户在使用过程中遇到任何问题都能及时获得帮助。此外,瑞萨电子还提供了在线技术支持和社区论坛,方便用户交流经验并解决问题。

    常见问题与解决方案


    1. 问题: 电流消耗过高
    - 解决方法: 检查供电电压是否超出范围,确认外围电路连接正确,避免因外部干扰导致电流消耗增加。
    2. 问题: 数据保留时间不足
    - 解决方法: 确认供电电压达到最低要求1.5V,并检查数据保留模式设置是否正确。
    3. 问题: 访问时间过长
    - 解决方法: 调整时序配置,确保地址和数据线的稳定时间满足要求,以减少访问时间。

    总结和推荐


    综上所述,RMLV0408E系列以其高密度、高性能、低功耗以及出色的兼容性,在多个应用场景中表现出色。瑞萨电子提供的完善支持和丰富的技术文档使得该产品成为众多系统设计师的理想选择。对于需要高性能存储解决方案的项目,我们强烈推荐使用RMLV0408E系列。
    以上是关于RMLV0408E系列的详细介绍,希望对您的项目有所帮助。

RMLV0408EGSB-4S2#HA1参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 4Mb (512K x 8)
最大供电电流 25mA
最大时钟频率 -
通用封装 TSOP-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RMLV0408EGSB-4S2#HA1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

RMLV0408EGSB-4S2#HA1数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS RMLV0408EGSB-4S2#HA1 RMLV0408EGSB-4S2#HA1数据手册

RMLV0408EGSB-4S2#HA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 95.2029
10+ ¥ 88.856
25+ ¥ 87.2693
50+ ¥ 87.2693
100+ ¥ 85.6826
250+ ¥ 85.6826
库存: 990
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 95.2
