70V631S12PRFGI

产品分类: 静态随机存储器(SRAM)
产品描述: 4.5Mb (256K x 18) 256 k x 18 3.15V 515mA 3.45V Parallel 18bit QFP 贴片安装 20mm*14mm*1.4mm
供应商型号: 972-70V631S12PRFGI
供应商: Mouser
标准整包数: 1

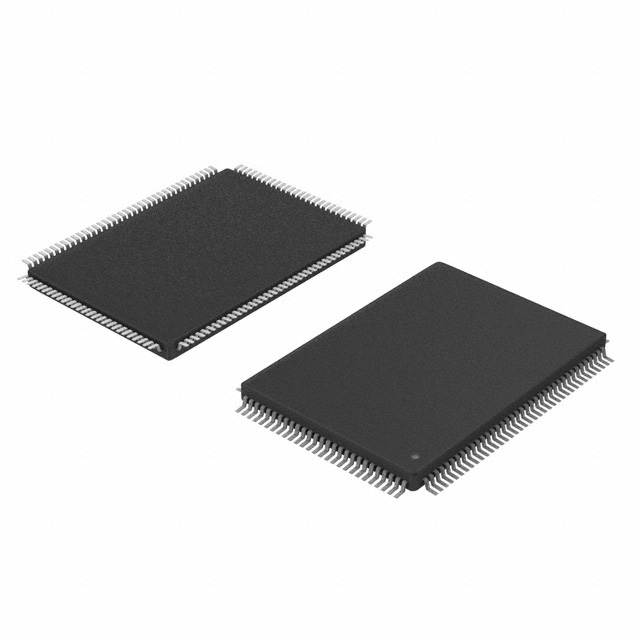

RENESAS ELECTRONICS 静态随机存储器(SRAM) 70V631S12PRFGI

70V631S12PRFGI概述


    产品简介


    IDT70V631S:高速3.3V 256K x 18位异步双端口静态RAM
    IDT70V631S是一款高性能的双端口静态随机存取存储器(SRAM),专为需要高并发读写操作的应用而设计。它具备两个独立的端口,每个端口都能实现独立、异步的读写操作,使得在同一时间可以访问相同的内存位置。这种设计非常适合需要高速数据传输和并行处理的应用场景。

    技术参数


    - 电源电压: 支持3.3V或2.5V,由OPT引脚控制。
    - 工作温度范围: 工业温度范围(-40°C至+85°C),商业温度范围(0°C至+70°C)。
    - 存储容量: 256K x 18位。
    - 速度等级: 商用版本的最大速度为10/12/15纳秒,工业版本为12纳秒。
    - 封装形式: 128引脚薄型四扁平封装(TQFP)、208球细间距球栅阵列(BGA)和256球球栅阵列(BGA)。
    - 输入/输出: 双端口独立控制,支持独立地址和数据总线。
    - 半导体技术: 支持JTAG特征符合IEEE 1149.1标准,但128针TQFP封装不支持JTAG。

    产品特点和优势


    - 真双端口架构: 允许同时访问同一存储单元,提高数据吞吐量。
    - 深度扩展功能: 可通过双芯片使能引脚进行深度扩展,无需外部逻辑电路。
    - 灵活的供电选项: 支持3.3V和2.5V两种电源电压,便于与其他不同电压等级的器件兼容。
    - 集成仲裁逻辑: 自动仲裁端口访问,避免竞争条件。
    - 广泛的工作温度范围: 支持工业和商业应用环境,确保可靠性。

    应用案例和使用建议


    IDT70V631S常用于高性能计算系统、工业自动化、网络通信等领域,这些场景要求同时进行高频率的数据读写操作。在实际应用中,可以根据具体需求选择合适的电源电压设置,并合理配置芯片使能引脚以达到最佳性能。此外,建议在设计时充分考虑芯片的散热问题,特别是在高负载条件下运行时,确保足够的通风和冷却措施。

    兼容性和支持


    - 兼容性: 由于支持多种封装形式,可以轻松集成到各种不同的电路板设计中。电源电压可选,易于与其他电子元器件兼容。
    - 支持: 厂商提供详尽的技术文档和客户支持,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    - 问题: 如何正确设置电源电压?
    - 解决方案: 参考手册,根据OPT引脚配置对应的VDDQ电压。

    - 问题: 如何确保芯片在低功耗状态下正常工作?
    - 解决方案: 使用正确的芯片使能信号配置,例如将其中一个芯片使能置为低电平,使另一端口进入低功耗模式。

    - 问题: 遇到错误数据读取怎么办?
    - 解决方案: 检查地址和数据总线的连接是否正确,确认时序参数是否满足手册要求。

    总结和推荐


    IDT70V631S是一款性能卓越、功能丰富的双端口SRAM,适用于需要高速数据传输和多端口并发操作的应用场景。其独特的真双端口架构和灵活的供电选项使其在市场上具有很强的竞争力。虽然在某些情况下可能面临一定的成本挑战,但其优异的性能表现足以弥补这一不足。我们强烈推荐使用IDT70V631S来构建高性能的存储系统。

70V631S12PRFGI参数

参数
数据总线宽度 18bit
接口类型 Parallel
存储容量 4.5Mb (256K x 18)
最大供电电流 515mA
最大时钟频率 -
最大工作供电电压 3.45V
最小工作供电电压 3.15V
组织 256 k x 18
长*宽*高 20mm*14mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

70V631S12PRFGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

70V631S12PRFGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 70V631S12PRFGI 70V631S12PRFGI数据手册

70V631S12PRFGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
