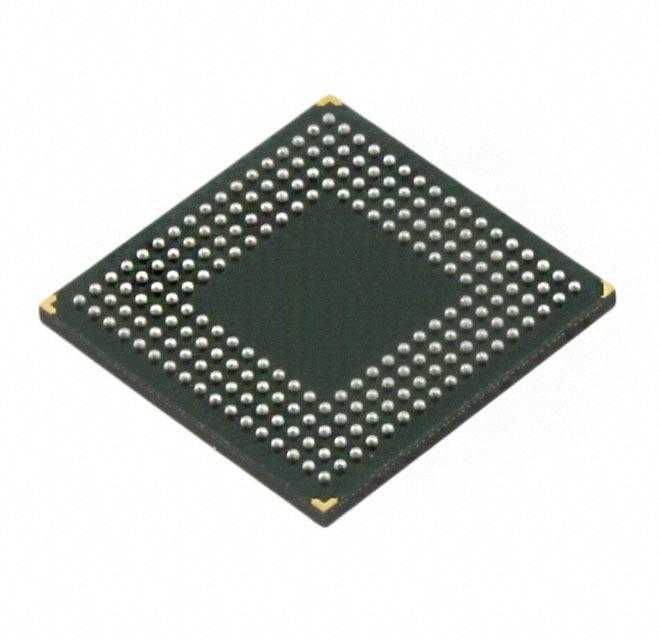

70T3519S166BF

产品分类: 静态随机存储器(SRAM)
产品描述: 9Mb (256K x 36) 256 k x 36 2.4V 450mA 2.6V 166MHz Parallel CABGA-208 贴片安装 15mm*15mm*1.4mm
供应商型号: Q-70T3519S166BF
供应商: 期货订购
标准整包数: 21
RENESAS ELECTRONICS 静态随机存储器(SRAM) 70T3519S166BF

70T3519S166BF概述


    产品简介


    IDT70T3519/99/89 是一款高性能的双端口同步静态随机存取存储器(Dual-Port Synchronous Static RAM),具有 256K x 36 位的存储容量。这种存储器可以在同一时刻从两个端口同时访问相同的存储位置,从而提高系统的数据处理速度和效率。主要应用于高性能计算、网络交换机、路由器、数字信号处理等领域。

    技术参数


    - 电源电压:核心电源为 2.5V(±100mV);I/O 和控制信号可以选择 3.3V(±150mV)或 2.5V(±100mV)
    - 时钟频率:商业温度范围(0°C 到 70°C)下最高可达 3.4ns(200MHz),工业温度范围(-40°C 到 +85°C)下最高可达 3.6ns(166MHz)/4.2ns(133MHz)
    - 接口模式:可选择流水线或流通过输出模式
    - 封装:提供 256 针球栅阵列(BGA)和 208 针精细间距球栅阵列(fpBGA)封装
    - 工作温度范围:工业温度范围(-40°C 到 +85°C)可用,适用于 166MHz 和 133MHz 的型号
    - 兼容性:支持 JTAG 特性,符合 IEEE 1149.1 标准

    产品特点和优势


    1. 真正的双端口存储单元:允许同时从两个端口访问同一个存储位置,极大地提高了系统的并发性能。
    2. 高数据访问速度:最高可达 3.4ns(200MHz),适用于需要高速数据传输的应用场景。
    3. 多功能控制和扩展性:支持多种控制信号和深度扩展功能,如计数器使能和重复功能。
    4. 全同步操作:两端口均实现高速同步操作,具备非常短的周期时间(5ns)和 200MHz 的操作频率(14Gbps 带宽)。
    5. 自动低功耗模式:通过 CE0 和 CE1 控制芯片进入低功耗待机状态,减少能耗。

    应用案例和使用建议


    应用案例
    IDT70T3519/99/89 在高性能计算系统中的一个典型应用是作为缓存存储器,提升系统对大量数据的处理能力。例如,在网络交换机和路由器中,可以用于存储和快速检索路由表信息。
    使用建议
    1. 正确配置电源电压:确保所有 VDD、OPTX 和 VDDQX 针脚设置正确的电压等级,以避免输入信号损坏。
    2. 合理利用管道和流通过模式:根据实际应用需求选择适当的输出模式,以获得最佳性能。
    3. 优化地址管理:通过适当配置 ADS、CNTEN 和 REPEAT 信号来优化内部地址生成机制,减少外部地址冲突。

    兼容性和支持


    IDT70T3519/99/89 支持 JTAG 标准,可与 JTAG 兼容的测试设备和工具配合使用。此外,制造商提供了详细的文档和技术支持服务,确保用户能够顺利集成并高效使用此存储器。

    常见问题与解决方案


    1. Q: 存储器无法正常读写?
    - A: 检查 CE0 和 CE1 是否已正确使能,确保没有误设输出使能信号 OEL 或输出数据信号。
    2. Q: 设备在低功耗模式下表现异常?
    - A: 确认睡眠模式针脚 ZZ 正确设置,并且没有操作边界扫描。
    3. Q: 输出数据不一致?
    - A: 检查时钟频率是否稳定,确认地址信号是否正确。

    总结和推荐


    IDT70T3519/99/89 高速双端口同步静态 RAM 是一款适用于高性能计算、网络和通信领域的优秀存储解决方案。其出色的多端口访问能力和低功耗设计使其成为这些领域不可或缺的关键组件。强烈推荐给需要高速数据存储和处理能力的系统开发者和工程师们。

70T3519S166BF参数

参数
最大时钟频率 166MHz
最大工作供电电压 2.6V
最小工作供电电压 2.4V
组织 256 k x 36
数据总线宽度 -
接口类型 Parallel
存储容量 9Mb (256K x 36)
最大供电电流 450mA
长*宽*高 15mm*15mm*1.4mm
通用封装 CABGA-208
安装方式 贴片安装
零件状态 在售

70T3519S166BF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

70T3519S166BF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 70T3519S166BF 70T3519S166BF数据手册

70T3519S166BF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
21+ $ 228.173 ¥ 1905.2446
42+ $ 228.173 ¥ 1905.2446
63+ $ 228.173 ¥ 1905.2446
库存: 10000
起订量: 21 增量: 21
交货地:
最小起订量为:21
合计: ¥ 40010.13
直接购买
加入购物车
