OB1203SD-C4R

产品分类: 其他传感器
产品描述: RGB, IR/Ambient Light,Proximity, Pulse Oximeter and Heart-Rate Sensor Digital Output 1.8V/2.5V/3.3V 14-Pin Reel
供应商型号: MMU-OB1203SD-C4R-58ZC3B-0F4X0X
供应商: 海外现货
标准整包数: 24011
RENESAS ELECTRONICS 其他传感器 OB1203SD-C4R

OB1203SD-C4R概述

    OB1203 光电传感器模块技术手册解析

    产品简介


    OB1203 是由瑞萨电子(Renesas Electronics)开发的一款集成式光电生物传感模块。它集成了多种传感器,包括心率检测(PPG)、血氧浓度检测、脉搏血氧测量、近距离感应和光与颜色传感器。这些特性使其非常适合于手持电子设备,如智能手机、智能手表和各种健康监测设备。此外,OB1203 还可以应用于健身与健康监测、占用检测、手势识别及工业自动化等领域。

    技术参数


    以下是 OB1203 的关键技术规格和性能参数:
    - 心率检测(HR)和血氧浓度检测(SpO2):
    - 输出分辨率:16至18位
    - 存储数据量:32个样本的18位宽FIFO内存
    - 集成平均化功能,提高信噪比并降低数据速率
    - 可编程测量速率:最高可达每秒3200次采样
    - 近红外光测量:
    - 探测范围:可见光到近红外光(690nm)
    - 红外线墨水下的血氧测量能力
    - 光与颜色传感器(OB1203SD):
    - 输出分辨率:13至20位,三种增益模式
    - 谱响应稳定,适应不同角度的光照
    - 精确的颜色测量和色温计算
    - 近距离传感器(PS):
    - 最高输出电流:250毫安
    - 高分辨率:12至16位
    - 具有环境光抑制功能,适用于高达100,000勒克斯的日光条件
    - 工作温度范围:-40°C至+85°C
    - 供电电压范围:1.7V至3.6V
    - 通信接口:I2C,支持标准模式(100kHz)和快速模式(400kHz)

    产品特点和优势


    - 心率和血氧测量:不受皮肤色调影响的血氧测量功能,适合各种肤色人群

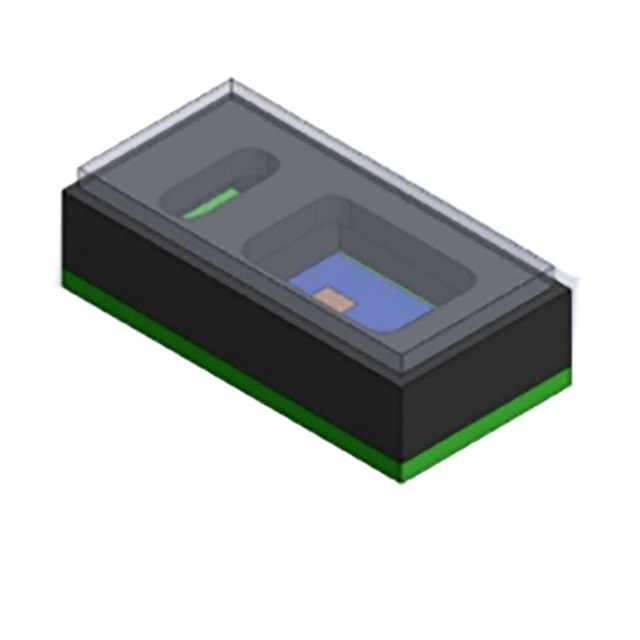

    - 行业领先的小尺寸:仅4.2×2×1.2毫米的封装,为设计者提供了最大的灵活性
    - 集成性和可配置性:集成两个LED,支持多种配置和自定义设置
    - 低功耗:典型情况下,活动时的电流消耗仅为110微安(LS/CS),静态电流仅为2微安

    应用案例和使用建议


    - 移动设备:可用于手机、智能手表等设备的心率和血氧监测
    - 健康监测:如智能穿戴设备中的健身跟踪
    - 工业应用:用于机器人、农业照明控制等场景
    使用建议:
    - 在设计中考虑外部环境光的影响,使用遮光罩减少杂散光干扰
    - 针对不同的应用场景选择合适的增益设置以获得最佳测量结果

    兼容性和支持


    OB1203 模块与市场上主流的MCU和微处理器高度兼容,支持标准I2C通信协议。制造商提供详细的技术文档和支持服务,确保用户能够顺利集成该模块。

    常见问题与解决方案


    - Q: 心率测量不准?
    - A: 检查传感器位置是否正确,确保传感器紧贴皮肤;调节传感器增益和采样频率。
    - Q: 数据传输不稳定?
    - A: 确保I2C通信线路没有干扰,必要时增加屏蔽线或延长拉高电阻。

    总结和推荐


    综上所述,OB1203 以其高精度、小尺寸和高灵活性,在多种应用场景中表现出色。特别是在医疗健康和消费电子领域具有显著的应用潜力。如果您正在寻找一款高性能且易于集成的光电传感器模块,OB1203 是一个值得推荐的选择。

OB1203SD-C4R参数

参数
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

OB1203SD-C4R厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

OB1203SD-C4R数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他传感器 RENESAS ELECTRONICS OB1203SD-C4R OB1203SD-C4R数据手册

OB1203SD-C4R封装设计

查看详情并下载
Symbol
Footprint
3D Model
