ZMOD4510AI1R

产品分类: 其他传感器
产品描述: Air Quality Sensor Gas Sensor 1.8V/2.5V/3.3V 12-Pin LGA T/R
供应商型号: MMU-ZMOD4510AI1R-58ZC3B-GGAV6K
供应商: 海外现货
标准整包数: 1500

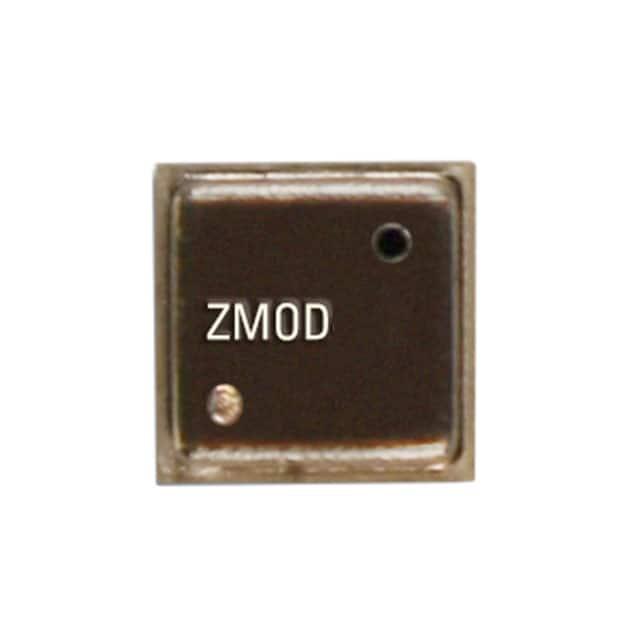

RENESAS ELECTRONICS 其他传感器 ZMOD4510AI1R

ZMOD4510AI1R概述

    ZMOD4510 氮氧化物及臭氧气体传感器模块技术手册

    产品简介


    ZMOD4510 是一种用于检测氮氧化物(NO2)和臭氧(O3)浓度的气体传感器模块。该模块适用于各种室内和室外空气质量监测应用,能够可靠地在多种条件下运行,包括非常潮湿和多尘的应用场景,甚至可以应对水喷雾、冷凝或浸没的情况。其小型LGA封装内集成了一种基于Si微热板的金属氧化物(MOx)化学电阻传感器,配合CMOS信号调理IC,能够准确测量气体浓度并输出到用户微处理器进行处理。ZMOD4510特别适合用于室内和室外空气质量监测、个人空气质量监测以及智能城市基础设施管理等场景。

    技术参数


    - 供电电压:1.7V至3.6V
    - 平均功耗:
    - NO2和O3操作模式:1.8V时3.90mW;3.3V时未知
    - 超低功耗(ULP)O3操作模式:1.8V时0.22mW;3.3V时0.22mW
    - 启动时间:小于1ms
    - 采样率:
    - NO2和O3操作模式:6秒
    - ULP O3操作模式:2秒
    - 温度范围:-40°C至65°C
    - 湿度防护等级:IP67(可选)
    - 输出接口:I2C

    产品特点和优势


    1. 基于人工智能的算法:提供选择性的NO2和O3测量。
    2. 国际标准支持:符合美国环境保护署的空气质量标准。
    3. 恒温驱动电路:减少环境温度对信号的影响。
    4. 超低功耗:最低平均功耗可达0.22mW。
    5. 免外部校准组件:内置非易失性存储器用于模块特定的数据配置和校准。
    6. 耐用性:耐硅氧烷,JEDEC JESD47认证寿命长达10年。
    7. 紧凑设计:有标准版和IP67防水防尘版本,尺寸分别为3.0×3.0×0.7mm和3.0×3.0×0.9mm。

    应用案例和使用建议


    - 空气监测:用于户外空气中NO2和O3浓度的监测。
    - 健康环境监测:家庭、办公室和个人环境的空气质量监测。
    - 智能城市:道路和城市排放控制。
    - 工业和消费应用:锅炉和加热器控制、天气站等。
    建议在安装过程中考虑模块的散热和抗干扰措施,以确保最佳性能。特别是在高温环境下使用时,注意避免过热对传感器精度的影响。

    兼容性和支持


    ZMOD4510 通过I2C接口与微处理器通信,可以轻松集成到现有的系统中。此外,Renesas提供了配套的评估套件、用户手册、应用笔记、视频教程以及编程库和支持算法,帮助用户优化性能。

    常见问题与解决方案


    - 问:如何判断传感器是否需要重新校准?
    答:定期检查传感器的自我检查状态,如果状态异常,则需要重新校准。

    - 问:传感器能否在潮湿环境下正常工作?
    答:是的,模块具有良好的防水防尘性能,可在湿度较高的环境中稳定工作。

    - 问:传感器的电源电压范围是多少?
    答:传感器的工作电压范围为1.7V至3.6V。

    总结和推荐


    ZMOD4510 气体传感器模块凭借其精准的测量能力和智能化的算法,使其成为一种理想的空气质量监测工具。它适用于广泛的室内和室外环境,特别是对于需要低功耗和紧凑设计的应用场合。考虑到其优越的性能和可靠性,强烈推荐在空气质量监测项目中使用此模块。如果你正在寻找一种高效、可靠的空气质量监测解决方案,ZMOD4510 绝对是一个值得考虑的选择。

ZMOD4510AI1R参数

参数
通用封装 LGA
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

ZMOD4510AI1R厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZMOD4510AI1R数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他传感器 RENESAS ELECTRONICS ZMOD4510AI1R ZMOD4510AI1R数据手册

ZMOD4510AI1R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 2.3699 ¥ 20.0732
4000+ $ 2.1422 ¥ 18.1446
库存: 1500
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 30109.8
直接购买
加入购物车
