首页  >  产品百科  >  F2912NCGI

F2912NCGI

产品分类: RF开关
产品描述: Renesas Electronics 射频开关, 20引脚
供应商型号: 2828538
供应商: element14
标准整包数: 1

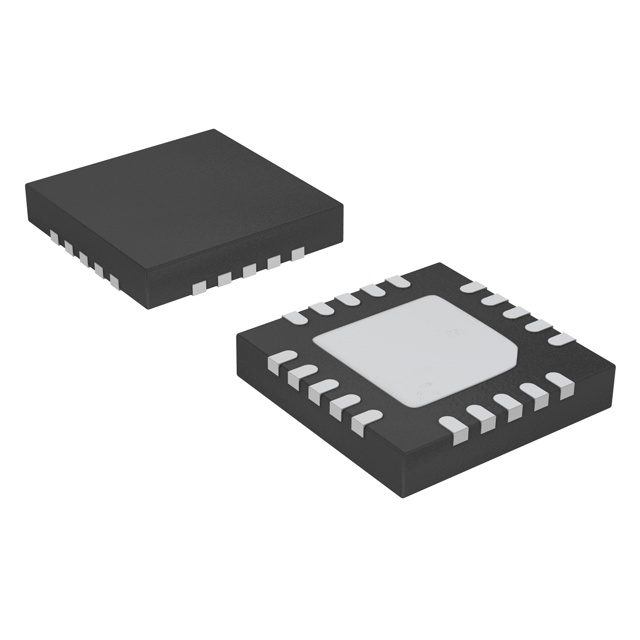

RENESAS ELECTRONICS RF开关 F2912NCGI

F2912NCGI概述

    F2912 高可靠性 SP2T 射频开关技术手册

    1. 产品简介


    F2912 是一款高可靠性射频开关,专为广泛的无线及其他射频应用设计。它具备低插入损耗、50Ω匹配端口,并覆盖了从9kHz到9000MHz的宽频范围。

    2. 技术参数


    - 频率范围: 9kHz 至 9000MHz
    - 插入损耗: 0.4dB(1GHz时)
    - IIP3: +66dBm
    - RF1至RF2隔离度: 74dB(1GHz时)
    - 控制电压: 支持3.3V和1.8V逻辑电平
    - 功耗: 20μA(使用3.3V逻辑时)
    - 工作温度范围: -55°C 至 +125°C
    - 封装形式: 4x4 mm 20-VFQFPN

    3. 产品特点和优势


    - 低插入损耗: 0.4dB(1GHz时),适用于高灵敏度射频接收前端。
    - 高输入IP3: +66dBm,确保信号质量。
    - 宽工作温度范围: -55°C 至 +125°C,适应恶劣环境。
    - 灵活的控制方式: 支持1针或2针控制,简化电路设计。
    - 无负电压需求: 无需额外的负电源,降低系统复杂度。

    4. 应用案例和使用建议


    - 应用案例:
    - 基站2G/3G/4G: 适用于各类无线通信基站。
    - 便携式无线设备: 如手持终端设备,具备高可靠性。
    - WIMAX收发机: 用于无线宽带接入。
    - 军事系统: 如联合战术无线电系统(JTRS)。

    - 使用建议:
    - 保持良好的接地连接: 确保所有接地引脚尽可能靠近芯片,并采用多个接地过孔连接到散热焊盘。
    - 选择合适的电源电压: 在3.3V和1.8V之间切换以满足不同应用的需求。
    - 外部耦合电容: 当非0V直流电时,需外接耦合电容。

    5. 兼容性和支持


    - 兼容性: 可通过引脚配置支持1针或2针控制,实现灵活性。
    - 支持: 供应商提供详尽的技术文档和应用指南,便于用户快速上手。

    6. 常见问题与解决方案


    - 问题1: 插入损耗过高
    - 解决办法: 检查接地连接是否良好,确认电源电压正确设置。
    - 问题2: 隔离度不足
    - 解决办法: 检查外部耦合电容是否正确配置,确保工作温度在允许范围内。
    - 问题3: 控制失效
    - 解决办法: 确认控制电压符合要求,检查是否有静电损坏。

    7. 总结和推荐


    F2912 高可靠性SP2T射频开关具有极低的插入损耗、高线性度和优异的隔离度,适用于各种高要求的无线应用。其宽温度范围、简单的控制接口和灵活的供电选项使其在市场上具有很强的竞争优势。
    综上所述,我们强烈推荐使用F2912射频开关,特别是在需要高性能、高可靠性的射频应用中。
    以上是根据F2912的数据手册编写的详细介绍,涵盖了产品介绍、技术参数、应用案例、使用建议及常见问题解答等内容。希望对您的技术选型有所帮助。

F2912NCGI参数

参数
典型三阶段输入截止点 66dBm
最小工作频率 300KHz
开关速度 1.1μs
射频类型 WiMax,WLAN
最大插入损耗 0.8dB
最小隔离度 50dB
开关数量 2
P1dB -
插入损耗 0.6dB
开关配置 SPDT
阻抗 50Ω
测试频率 4GHz
拓扑 吸收
最大工作频率 8GHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 VFQFPN-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

F2912NCGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

F2912NCGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RF开关 RENESAS ELECTRONICS F2912NCGI F2912NCGI数据手册

F2912NCGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.0802
10+ ¥ 21.4404
25+ ¥ 20.65
50+ ¥ 20.28
100+ ¥ 19.92
250+ ¥ 15.07
库存: 48
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.08
