F2910EVBI

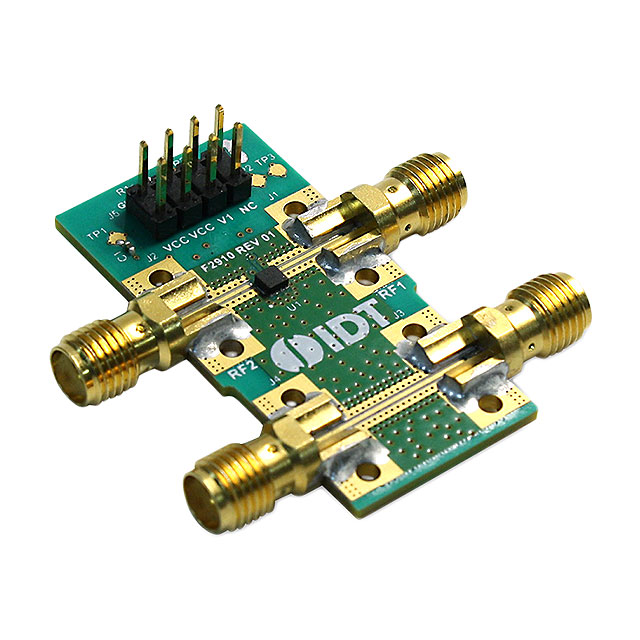

产品描述: 瑞萨电子 单刀单掷开关评估套件, 评估板, 30 → 8000MHz, 用于F2910 射频开关
供应商型号: ET-4099836
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 评估、开发板开发工具 F2910EVBI

F2910EVBI概述

    # Constant Impedance K|Z| SPST RF Switch F2910 技术手册

    产品简介


    F2910是一款高可靠性、低插入损耗的常阻抗SPST射频开关,设计适用于多种无线及射频应用。该器件的工作频率范围为30 MHz至8000 MHz。除低插入损耗外,F2910还具有出色的线性度和隔离性能,并且在隔离模式下对RF2端口提供50欧姆的终端。

    技术参数


    工作频率
    - 频率范围:30 MHz 至 8000 MHz
    电气特性
    - 插入损耗(Insertion Loss):0.58 dB @ 2 GHz
    - 高隔离度(High Isolation):51 dB @ 2 GHz
    - 高线性度(High Linearity):IIP3 为 65 dBm
    - 宽供电电压范围:支持3.3 V或1.8 V控制逻辑
    - 工作温度范围:-55 °C 至 +105 °C
    其他参数
    - 包装尺寸:2 mm x 2 mm 8-pin DFN
    - 最大结温:+140 °C
    - 存储温度范围:-65 °C 至 +150 °C

    产品特点和优势


    常阻抗K|Z|功能
    - 在转换过程中维持近似恒定的阻抗,提高系统的热插拔耐用性,减少VSWR瞬态现象,降低相位和幅度变化。

    优势
    - 低插入损耗:插入损耗低,有助于保持信号完整性。
    - 高隔离度:隔离度高,适用于对信号纯净度要求较高的应用场景。
    - 高线性度:优异的线性度确保高频信号传输时的准确性。
    - 宽温度范围:能在极端环境下稳定工作,扩展了适用范围。
    - 小型化封装:采用紧凑的2 mm x 2 mm 8-pin DFN封装,适合空间受限的应用场合。

    应用案例和使用建议


    应用案例
    - 基站:2G、3G、4G通信系统
    - 便携式无线设备:手持式RFID读卡器
    - 中继器和E911系统
    - 数字预失真
    - 公共安全基础设施
    - WiMAX收发器
    - 军事系统和JTRS无线电
    使用建议
    - 环境适应性:F2910能在-55 °C至+105 °C的极端温度范围内正常工作,因此适用于恶劣环境下的射频通信。
    - 布线注意事项:为了达到最佳性能,建议使用靠近器件安装的旁路电容(如C2、C3、C5),并遵循PCB设计的最佳实践。
    - 电源管理:确保电源电压变化率不超过1 V/20 μs,避免产生噪声和快速瞬变,影响器件的稳定性。

    兼容性和支持


    - 兼容性:F2910支持3.3 V和1.8 V的控制逻辑,兼容多种控制电路。
    - 支持:厂商提供了详细的评估套件和测试电路,以方便用户进行验证和测试。此外,还有专业的技术支持团队提供帮助。

    常见问题与解决方案


    问题1:信号干扰
    - 解决方法:确保控制信号的完整性,避免因过冲、欠冲等问题导致信号失真,可参考手册中提供的信号完整性改进电路。
    问题2:散热问题
    - 解决方法:通过焊接裸露的焊盘到带有多个接地孔的PCB焊盘上,利用PCB的地平面进行散热,确保散热效果。

    总结和推荐


    F2910是一款高性能的射频开关,具备低插入损耗、高隔离度和高线性度的特点。它能适应广泛的频率范围和温度范围,适用于各种无线和射频应用,特别是在需要高性能和高可靠性的场景中表现出色。鉴于其优秀的性能和广泛的应用范围,我们强烈推荐此款产品。

F2910EVBI参数

参数
零件状态 在售
包装方式 盒装
