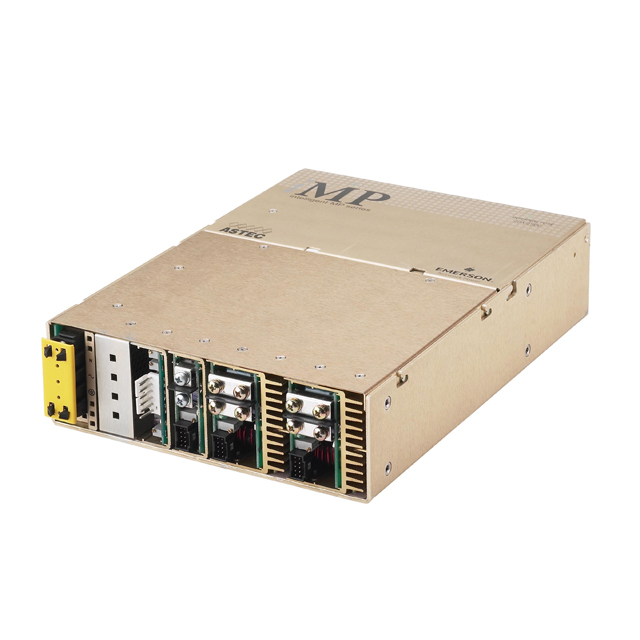

IMP1-3W0-3W0-30-A

产品分类: AC-DC模块
产品描述: Adjustable Output,I²C Interface,PFC,PMBus™,Remote Sense,Universal Input 31.2A 48V 85V~264V(AC),120V~300V(DC) 底座安装
供应商型号: SGSM-AFC5-05D577F
供应商: 国内现货
标准整包数: 1
ARTESYN EMBEDDED POWER AC-DC模块 IMP1-3W0-3W0-30-A

IMP1-3W0-3W0-30-A概述


    产品简介


    Advanced Energy 的 Artesyn iMP 系列是一款从交流输入到直流输出的可配置电源系统,主要由一个微处理器控制的功率因数校正(PFC)前端组成。此系统包含多达七个槽位,每个槽位可以接受带有单输出、双输出或三输出的智能 DC-DC 转换模块,输出电压范围从2V到60V不等。iMP 系列支持多种配置方式,可通过单个输出模块的混合匹配和并联或串联连接,来实现数以千计的输出组合,从而适应任何特定的应用需求。

    技术参数


    - 输入电压:85至264Vac,120至300Vdc(在医疗应用中限制为300Vdc)
    - 输入频率:47至63Hz(iMP1为47至440Hz)
    - 效率:最高可达85%(满载时)
    - 功率密度:最高8.8 W/cu-in
    - 输出调节:所有输出的电压调整范围至少为±10%
    - 过电流保护:可以通过I2C进行配置
    - 过电压保护:可以通过I2C进行配置
    - 动态响应时间:恢复时间在300微秒内达到±1%的精度
    - 隔离度:满足EN60950和EN60601标准
    - 电磁干扰:符合CISPR 22/EN55022 Level "B"标准
    - 存储温度:-40°C至+85°C
    - 工作温度:-40°C至+70°C
    - 振动测试:符合IEC68-2-6和IEC721-3-2标准
    - MTBF:超过550,000小时(全负载,220Vac,25°C环境条件)

    产品特点和优势


    - 高功率密度:iMP系列具有高功率密度,最高可达8.8 W/cu-in。
    - 智能I2C控制:所有输出都可以通过I2C进行电压调整,同时具备可配置的输入和输出OK信号及指示器。
    - 兼容医疗应用:获得全医疗应用EN60601认证,确保安全可靠。
    - 灵活配置:可以通过不同类型的输出模块和配置选项,定制化适应各种应用场景。
    - 远程监控和控制:支持I2C监控和通过网站下载图形界面进行配置。

    应用案例和使用建议


    - 工业自动化:适用于需要高精度多输出的应用,如伺服驱动器、机器人控制系统等。
    - 医疗设备:由于其医疗应用认证,适合用于医疗设备中提供稳定可靠的电源。
    - 通信基础设施:为通信基站、数据中心等提供稳定的电源供应。
    使用建议:
    - 在工业自动化应用中,可考虑将多个模块并联使用以满足更高的功率需求。
    - 在医疗设备中,务必遵守所有的安全规定和指南,确保设备的稳定性和安全性。
    - 在通信基础设施中,应考虑散热设计以确保长期稳定运行。

    兼容性和支持


    - 兼容性:iMP系列模块与非智能外壳兼容,可以互换使用以增加灵活性。
    - 厂商支持:提供2年质保,并可通过软件代码对硬件和固件进行配置更改。

    常见问题与解决方案


    - 问题1:启动延迟如何解决?
    - 解决方法:通过内部或外部I2C进行配置,以调整启动延迟的时间。

    - 问题2:电源无法正常启动?
    - 解决方法:检查输入电压是否在规定的范围内,确认所有连接是否牢固。
    - 问题3:风扇故障怎么办?
    - 解决方法:更换故障风扇或联系供应商获取技术支持。

    总结和推荐


    总结:
    Artesyn iMP系列提供了高性能、高可靠性的电源解决方案。它具备强大的智能控制能力、高功率密度以及广泛的适用性,特别是在医疗和工业自动化领域表现尤为突出。
    推荐:
    强烈推荐给那些需要高性能、高可靠性和高度可配置电源系统的客户,特别是对于医疗设备和工业自动化应用。通过其先进的技术和全面的支持服务,iMP系列将成为您的最佳选择。

IMP1-3W0-3W0-30-A参数

参数
输入电压最小值 85V~264V(AC),120V~300V(DC)
输出电压组数 -
输出电压 48V
输出电流最大值 31.2A
特性 Adjustable Output,I²C Interface,PFC,PMBus™,Remote Sense,Universal Input
输出方式 -
最大容性负载 -
输入电压最大值 -
散热方式 -
转换效率 -
类型 -
输出总功率 -
开关频率 -
安装方式 底座安装
零件状态 在售
包装方式 散装

IMP1-3W0-3W0-30-A厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

IMP1-3W0-3W0-30-A数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER AC-DC模块 ARTESYN EMBEDDED POWER IMP1-3W0-3W0-30-A IMP1-3W0-3W0-30-A数据手册

IMP1-3W0-3W0-30-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
