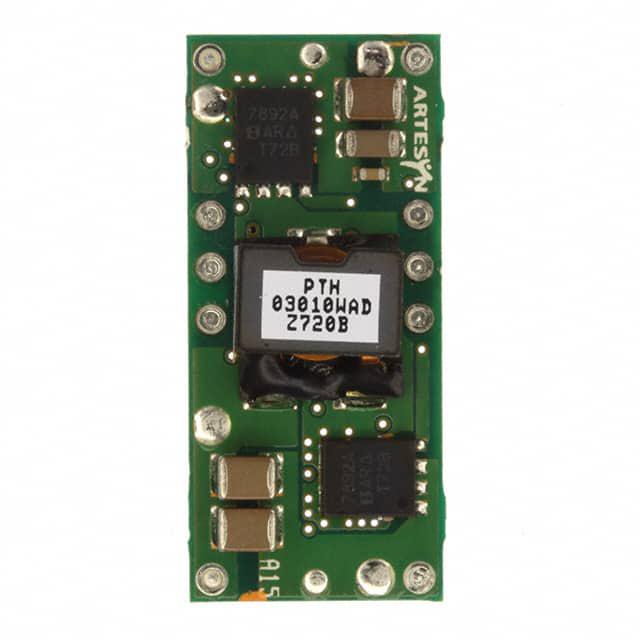

PTH03010WAD

产品分类: DC-DC稳压器
产品描述: 325KHz Single 1 800mV~2.5V 800mV 3.65V 2.95V 通孔安装 34.8mm*15.7mm*8.9mm
供应商型号: PTH03010WAD
供应商: 期货订购
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC稳压器 PTH03010WAD

PTH03010WAD概述

    PTH03010 DC-DC Converter: Advanced POL Technology

    1. 产品简介


    PTH03010是一款非隔离型直流-直流转换器,属于下一代POL(Point of Load)产品系列。这款转换器提供了先进的POL功能,适用于各种高级硅芯片如DSP(数字信号处理器)、FPGA(现场可编程门阵列)和ASIC(专用集成电路)的受控电源启动和关断。它采用点对点设计,能够提供灵活的输出电压调整能力,范围从0.8V到2.5V,输出电流最高可达15A,适用于多种高要求的应用场景。

    2. 技术参数


    PTH03010的技术参数如下:
    - 输入电压范围: 2.95 V 至 3.65 V
    - 输出电压范围: 0.8 V 至 2.5 V
    - 最大输出电流: 15 A
    - 效率: 最高达93%
    - 启动时间: 1 V/ms
    - 输入电流(无负载): 10 mA(典型值)
    - 工作温度范围: 操作温度 -40°C 至 +85°C;非操作温度 -40°C 至 +125°C
    - 绝缘电压: 非隔离
    - 切换频率: 300 kHz(典型值)
    其他技术细节包括:
    - 支持自动追踪(Auto-Track™)序列功能
    - 具备边沿调整(margin up/down controls)功能
    - 可实现预偏置启动(pre-bias start-up capability)

    3. 产品特点和优势


    PTH03010的主要优势在于其高度的灵活性和多功能性。具体特点包括:
    - 自动追踪序列功能: 可以控制多个模块的顺序启动,对于高性能处理器的电源管理至关重要。
    - 高效率: 达到93%的高效率,在保持高效能的同时减少能耗。
    - 输出电压精度: 输出电压设置精度高达±2.0%,总调节精度±3.0%,确保了稳定可靠的操作性能。
    - 广泛的兼容性: 兼容RoHS标准,适用于环保和可持续生产的需求。

    4. 应用案例和使用建议


    PTH03010广泛应用于各类需要高稳定性、高效率电源的场合,例如通信设备、服务器、工业自动化系统等。实际应用中,建议通过外部分布电容来改善瞬态响应,确保系统的稳定性。

    5. 兼容性和支持


    PTH03010支持多种配置选项,包括不同类型的封装(SMD或通孔),以及不同的焊接材料(铅锡合金或无铅)。制造商Artesyn提供了详尽的文档和支持,包括应用指南和技术支持,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    在使用PTH03010时,用户可能会遇到一些常见的问题,如电源启动失败或输出电压不稳。这些问题的解决方法包括检查输入电压范围、确保正确的电容配置,并参考制造商提供的详细说明和故障排除指南。

    7. 总结和推荐


    综上所述,PTH03010凭借其卓越的技术参数和强大的功能,成为一种适用于多种复杂应用的理想选择。它不仅具有高效率和稳定性,还具备高度的灵活性和兼容性,因此强烈推荐给那些需要高性能电源解决方案的用户。

PTH03010WAD参数

参数
同步整流器 -
最小输出电压 800mV
最大输出电压 800mV~2.5V
功能 -
输出数量 1
拓扑 -
开关频率 325KHz
最大输入电压 3.65V
输出类型 Single
最小输入电压 2.95V
长*宽*高 34.8mm*15.7mm*8.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH03010WAD厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

PTH03010WAD数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC稳压器 ARTESYN EMBEDDED POWER PTH03010WAD PTH03010WAD数据手册
