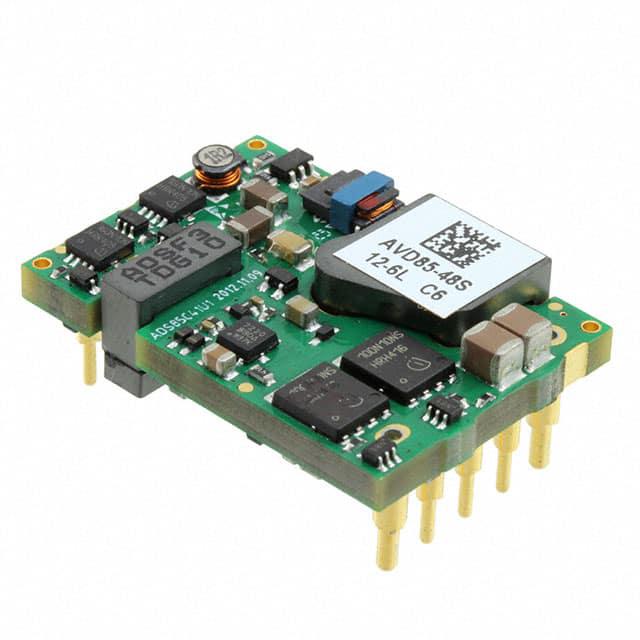

AVD85-48S12-6L

产品分类: DC-DC稳压器
产品描述: 250KHz DC,Fixed 1 12V 75V 36V 通孔安装 33mm*22.9mm*8.6mm
供应商型号: AVD85-48S12-6L
供应商: 期货订购
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC稳压器 AVD85-48S12-6L

AVD85-48S12-6L概述

    AVD85系列电源模块技术手册

    1. 产品简介


    AVD85系列是ARTESYN Embedded Technologies推出的高效能电源模块,具备85瓦的总功率输出。该系列产品主要用于需要高密度、小空间设计的应用场景,例如电信、工业自动化、医疗设备等领域。AVD85系列采用了先进的技术和设计理念,能够提供稳定的电压输出和高效能转换,以满足现代电子产品对电源的需求。

    2. 技术参数


    - 输入电压范围: 36V至75V
    - 输出电压及电流:
    - 3.3V @ 25A(效率:91.5%)
    - 5V @ 17A(效率:93.5%)
    - 12V @ 7A(效率:92.5%)
    - 输出电压调整范围: 额定值的80%-110%
    - 电压精度: ±1.5%
    - 线性调节率: 0.2%
    - 负载调节率: 单输出:0.5%
    - 噪声/纹波: 3.3V时:120mV
    - 过压保护: 支持
    - 过温保护: 支持
    - 自动重启: 支持
    - 开关频率: 250kHz
    - 温度系数: ±0.02/°C
    - 输入输出隔离: 最小1500Vdc

    3. 产品特点和优势


    - 宽输入电压范围: 2:1宽输入范围,确保适用于多种供电环境。
    - 高密度设计: 优化设计,适合高密度、小空间应用。
    - 低噪声和纹波: 通过优化设计,实现低噪声和低纹波输出,提升电源稳定性。
    - 固定开关频率: 固定250kHz开关频率,保证稳定的工作状态。
    - 高效率: 分别为3.3V、5V、12V提供91.5%、93.5%和92.5%的高效率。
    - 预偏置启动能力: 具备预偏置启动能力,适合各种复杂应用环境。
    - 基本绝缘系统: 拥有基本绝缘系统,确保安全可靠运行。
    - 灵活的封装选项: 支持通孔或表面贴装安装,以及可选底板版本,方便安装和集成。
    - 双输出保护: 提供过电流和短路保护,确保长期稳定运行。
    - 两年保修: 提供两年质保服务,用户可以放心使用。

    4. 应用案例和使用建议


    AVD85系列电源模块非常适合应用于电信基站、工业控制系统、医疗设备等需要高密度、紧凑设计的场合。例如,在一个工业自动化系统中,AVD85系列可以通过小空间设计,实现稳定可靠的电源供应。此外,在医疗设备中,其低噪声和纹波特性有助于减少干扰,提高设备的可靠性和准确性。
    使用建议:
    - 确保输入电压在36V至75V范围内,避免过高或过低的电压导致损坏。
    - 在高负载情况下,建议进行散热处理,防止过热现象。
    - 定期检查输出电压和电流,确保稳定运行。

    5. 兼容性和支持


    AVD85系列电源模块兼容多种应用环境和设备,具有广泛的适用性。厂商提供详细的用户手册和技术支持,包括电话咨询和邮件支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 输入电压超出范围,导致电源不工作。
    - 解决方案: 检查并确保输入电压在36V至75V范围内。

    - 问题: 输出电压不稳定,影响设备正常运行。
    - 解决方案: 调整输出电压至合适的范围,并检查负载情况。

    - 问题: 过热导致设备保护性关机。
    - 解决方案: 使用散热器或其他冷却方法进行散热,确保电源在安全温度范围内运行。

    7. 总结和推荐


    AVD85系列电源模块以其高效的电能转换、广泛的应用范围和稳定可靠的性能,在多个行业中得到了广泛应用。其独特的设计和高性能的特性使其成为电信、工业控制、医疗设备等领域的理想选择。强烈推荐给需要高密度、紧凑设计的应用场景,以满足复杂且苛刻的工作条件。

AVD85-48S12-6L参数

参数
开关频率 250KHz
最小输入电压 36V
最小输出电压 -
输出数量 1
同步整流器 -
输出类型 DC,Fixed
功能 -
最大输出电压 12V
最大输入电压 75V
拓扑 -
长*宽*高 33mm*22.9mm*8.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

AVD85-48S12-6L厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

AVD85-48S12-6L数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC稳压器 ARTESYN EMBEDDED POWER AVD85-48S12-6L AVD85-48S12-6L数据手册

AVD85-48S12-6L封装设计

查看详情并下载
Symbol
Footprint
3D Model
