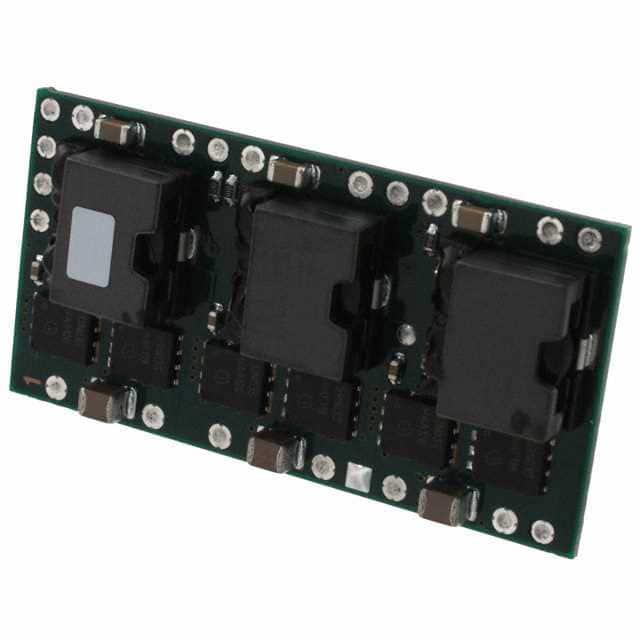

PTH12040WAZ

产品分类: DC-DC稳压器
产品描述: 1.05MHz Wide 1 800mV~5.5V 800mV 14V 8V 贴片安装 51.9mm*26.5mm*9.4mm
供应商型号: PTH12040WAZ
供应商: 期货订购
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC稳压器 PTH12040WAZ

PTH12040WAZ概述


    产品简介


    PTH12040是一款单输出电源模块,属于Power系列的一部分,其主要特点在于高输出电流和宽电压调整范围。这款电源模块专为广泛的应用领域设计,如通信设备、服务器、工业自动化系统及医疗设备等。它能够提供高达50安培的输出电流,适用于多种负载需求。PTH12040的设计使得它能够满足现代电子设备对高性能、高可靠性电源的需求。

    技术参数


    - 输入电压范围:8至14 Vdc
    - 输入电流:典型值为35 mA
    - 输出电压范围:0.8至5.5 Vdc
    - 输出电流:最小0 A,最大50 A
    - 效率:最高可达96%
    - 线性调节率:±5 mV(典型值)
    - 负载调节率:±5 mV(典型值)
    - 总调节率:±3.0%(典型值)
    - 启动时间:1 V/ms
    - 过冲/下冲:150 mV
    - 纹波和噪声:15 mV(典型值)
    - 瞬态响应恢复时间:70 μs
    - 工作温度范围:操作范围为-40°C至+85°C,非操作范围为-40°C至+125°C

    产品特点和优势


    PTH12040的优势在于其卓越的输出能力和广泛的适用性。以下是几点关键优势:
    1. 宽输出电压调整范围:0.8至5.5 Vdc,能够适应多种不同需求的应用场景。
    2. 高效能:高达96%的转换效率,降低了能耗。
    3. 自跟踪序列化功能:Auto-track™序列化功能允许多个模块同步启动。
    4. 保护机制:具有过压、欠压锁定等功能,确保系统安全运行。
    5. 兼容性和兼容性认证:POLA兼容,RoHS认证,符合国际标准,保证产品质量。

    应用案例和使用建议


    PTH12040广泛应用于各种电信设备、数据中心、工业控制等领域。例如,在数据中心中,PTH12040可以为服务器提供稳定的电力供应,确保数据中心的高效运行。此外,在工厂自动化系统中,它可以提供可靠的电源来驱动复杂的控制系统。
    使用建议:
    - 在使用过程中,需要确保电源模块与负载之间的匹配,特别是在大功率应用时。
    - 定期检查电源模块的工作状态,特别是温度监控,以确保其在正常工作范围内。
    - 遵循手册中的建议,正确连接输入和输出电路,以防止任何潜在的安全隐患。

    兼容性和支持


    PTH12040设计上考虑到了广泛的兼容性要求。其具有Point-of-Load-Alliance (POLA)兼容性,适合与其他设备集成使用。Artesyn公司还提供了详尽的技术支持文档,包括在线搜索工具,帮助用户找到合适的产品型号。

    常见问题与解决方案


    - 问题:电源模块启动时间长
    - 解决方案:检查输入电容器是否符合规范(建议使用1000 μF)。
    - 问题:输出电压不稳定
    - 解决方案:检查负载情况,调整电阻设置(RSET),确保其满足规范(1%或更优)。
    - 问题:效率低
    - 解决方案:检查输入电压范围是否在推荐范围内,优化负载条件,以提高效率。

    总结和推荐


    PTH12040是一款性能出色、应用广泛的电源模块。其高效能、宽电压范围、高精度调节和可靠的保护机制使其成为许多高端电子设备的理想选择。总的来说,推荐在需要高性能电源供应的场景中使用PTH12040,尤其在高可靠性、宽电压需求的应用中。
    如有更多问题,欢迎访问Artesyn官方网站获取更多信息和技术支持。

PTH12040WAZ参数

参数
同步整流器 -
最大输出电压 800mV~5.5V
输出数量 1
拓扑 -
最小输入电压 8V
开关频率 1.05MHz
功能 -
最小输出电压 800mV
输出类型 Wide
最大输入电压 14V
长*宽*高 51.9mm*26.5mm*9.4mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH12040WAZ厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

PTH12040WAZ数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC稳压器 ARTESYN EMBEDDED POWER PTH12040WAZ PTH12040WAZ数据手册

PTH12040WAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
