LPT45-M

产品分类: AC-DC模块
产品描述: Artesyn Embedded Technologies 40W开关电源, 5 V dc, ±15 V dc输出电压 2.5 A, 5 A, 700 mA输出电流, 3输出点
供应商型号: 4557702
供应商: 海外现货
标准整包数: 1

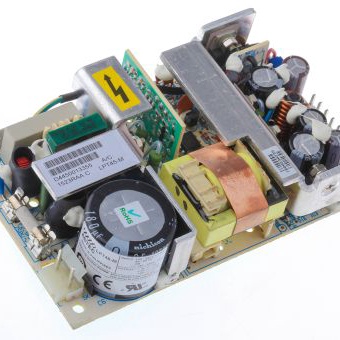

ARTESYN EMBEDDED POWER AC-DC模块 LPT45-M

LPT45-M概述

    POWER LPT40 系列电源技术手册

    产品简介


    POWER LPT40 系列是一款高效率、多功能的电源适配器,适用于多种电子设备。该系列涵盖多个型号,每种型号提供不同的输出电压和电流组合。这些电源适配器主要用于工业控制、电信设备、医疗设备、以及各类需要稳定直流电源的场合。

    技术参数


    - 总功率: 44 - 55 瓦特
    - 输入电压范围: 交流 85 - 264 V 或直流 120 - 300 V
    - 频率: 47 - 440 赫兹
    - 输入电流: 交流 1 安培(最大)@ 115 V
    - 效率: 典型值 70%(全负载下),LPT41 模型为 60%
    - 电磁干扰抑制: 符合 FCC Class B 和 CISPR 22 Class B 传导标准
    - 安全接地泄漏电流: 小于 0.5 毫安(@ 50/60 赫兹,264 V 交流输入)
    - 输出功率: 无强制风冷时最大 40 瓦,强制风冷时最大 55 瓦
    - 温度补偿: 最小补偿 0.5 V 压降,反接保护
    - 过压保护: 主输出为 5.7 - 6.7 Vdc,LPT41 模型为 3.6 - 4.6 Vdc
    - 交叉调节: 输出 1 ±2%,输出 2 和 3 ±5%
    - 保持时间: 20 毫秒(@ 40 瓦负载,115 V 交流标称线)

    产品特点和优势


    - 通用输入: 支持广泛的输入电压范围,减少了对不同电源环境的需求。
    - 紧凑设计: 尺寸仅为 3” x 5”,高度低于 1U,非常适合空间有限的应用场合。
    - 远程感测: 可以补偿线路压降,确保稳定的输出电压。
    - 内置 EMI 滤波器: 有助于减少电磁干扰,提高系统的整体稳定性。
    - 低输出纹波: 减少电压波动,保证设备的正常运行。
    - 可调主输出: 用户可以根据需求调整输出电压,增加了灵活性。
    - 多级保护机制: 包括过压保护、过载保护等,增强了设备的安全性。

    应用案例和使用建议


    应用案例:
    - 工业控制设备: 需要稳定可靠的电源供应,特别是在恶劣的工作环境中。
    - 电信设备: 要求高效率和高性能的电源适配器,以确保系统连续运行。
    - 医疗设备: 高度依赖于电源的稳定性,以避免任何潜在的风险。
    使用建议:
    - 在使用过程中,务必注意电源的冷却方式,特别是当负载较大时,适当的强制风冷可以显著提升输出功率。
    - 保持输入电压和频率在额定范围内,以确保最佳性能和寿命。
    - 定期检查连接器和线路,确保良好的接触和完整性。

    兼容性和支持


    - 兼容性: LPT40 系列电源适配器与市面上多种标准连接器兼容,如 Molex 连接器,便于集成到现有系统中。
    - 厂商支持: Artesyn Embedded Technologies 提供全面的技术支持和维护服务,确保用户能够获得及时的帮助和指导。

    常见问题与解决方案


    - 问题 1: 输入电压不稳定,导致输出电压波动。
    - 解决方案: 确保输入电压在规定范围内,并检查是否需要外部稳压器来维持稳定的输入。

    - 问题 2: 设备启动时电流冲击过大。
    - 解决方案: 确认电源的输入电流峰值限制,并考虑在电路中加入限流装置以减轻冲击。

    - 问题 3: 设备无法达到标称输出功率。
    - 解决方案: 检查散热条件,如果必要,增加强制风冷以提高散热效果。

    总结和推荐


    POWER LPT40 系列 是一款功能强大、性能稳定的电源适配器,适合各种工业和商业应用。其独特的特性如通用输入、紧凑设计和多级保护机制使其在市场上具有很高的竞争力。通过合理的设计和正确的使用方法,可以充分发挥其潜力,为用户带来可靠的电力支持。
    我们强烈推荐该系列产品给那些需要高效、稳定电源供应的专业用户。无论是用于工业控制、电信还是医疗设备,LPT40 系列都能提供优异的表现。

LPT45-M参数

参数
输出电压组数 3
散热方式 -
类型 -
输入电压最大值 300V(DC)
输入电压最小值 85V~264V(AC)
输出电压 5V
转换效率 -
最大容性负载 -
开关频率 -
特性 Adjustable Output,DC Input Capable,Remote Sense,Universal Input
输出方式 Fixed
输出总功率 40W
输出电流最大值 4A
长*宽*高 127mm(长度)*76.2mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

LPT45-M厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

LPT45-M数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER AC-DC模块 ARTESYN EMBEDDED POWER LPT45-M LPT45-M数据手册
