PTV05020WAD

产品分类: DC-DC稳压器
产品描述: 340KHz Adjustable,DC 1 800mV~3.6V 800mV 5.5V 4.5V SIP 通孔安装 44.5mm*9.4mm*12.7mm
供应商型号: PTV05020WAD
供应商: 期货订购
标准整包数: 1

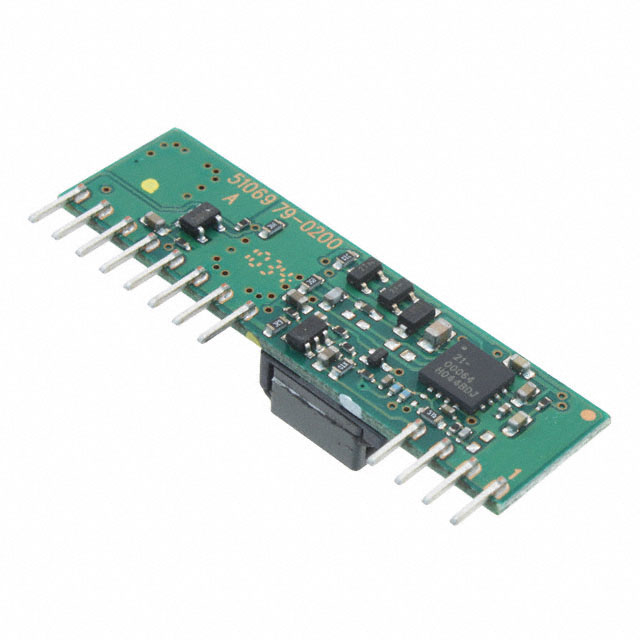

ARTESYN EMBEDDED POWER DC-DC稳压器 PTV05020WAD

PTV05020WAD概述

    # PTV05020 DC-DC Converter 技术手册

    产品简介


    PTV05020 是由 Artesyn 推出的一款符合 POLA(Point of Load Alliance)标准的非隔离型 DC-DC 转换器。这款转换器以高性能、紧凑设计和高可靠性著称,特别适合于需要精确电压调节的应用场景。它的垂直安装方式显著减少了空间需求,在不到传统解决方案 20% 的体积内实现同样性能。此外,Auto-Track™ 功能提供了多模块间的时序控制,适用于包含 DSP、FPGA 和 ASIC 等先进硅芯片的供电系统,支持受控的上电和断电过程。
    主要特点
    - 输入电压范围:4.5 Vdc 至 5.5 Vdc
    - 输出电压范围:0.8 Vdc 至 3.6 Vdc,最大输出电流为 18 A
    - 工作温度范围:-40°C 至 +85°C(操作),-40°C 至 +125°C(非操作)
    - 最高效率可达 96%
    应用领域
    PTV05020 广泛应用于电信、计算机、工业自动化及医疗设备等领域,尤其适用于需要多模块间协调供电的复杂系统。

    技术参数


    以下是 PTV05020 的主要技术规格和性能参数:
    | 参数 | 值 |

    | 输入电压范围 | 4.5-5.5 Vdc |
    | 输出电压范围 | 0.8-3.6 Vdc |
    | 最大输出电流 | 18 A |
    | 效率 | 最高达 96% |
    | 开关频率 | 250-340 kHz(典型值:300 kHz)|
    | 过流保护 | 自动恢复,典型值 35 A |
    | 温度系数 | ±0.5% Vo (-40°C 至 +85°C) |
    输出规格
    - 输出调整范围:0.8-3.6 Vdc
    - 线路调节:±5 mV 典型值
    - 负载调节:±5 mV 典型值
    - 总调节误差:±3.0% Vo
    - 纹波噪声:20 MHz 带宽下 20 mVpk-pk
    封装尺寸
    - 长 x 宽 x 高:44.45 mm x 9.39 mm x 12.70 mm
    - 重量:5.5 g

    产品特点和优势


    1. 紧凑设计:通过垂直安装,PTV05020 在空间利用方面具有显著优势,节省 PCB 空间。
    2. Auto-Track™ 功能:支持多模块间的电压时序控制,确保复杂系统的稳定运行。
    3. 高效率:最高效率达 96%,可降低系统功耗,提升整体能效。
    4. 宽输入电压范围:适应不同电源环境,增加设计灵活性。
    5. RoHS 合规:环保设计,符合 RoHS 标准。

    应用案例和使用建议


    PTV05020 常用于电信基站、服务器和高性能计算平台。例如,在一个多核处理器供电系统中,可以通过 Auto-Track™ 功能实现各个模块的同步启动,避免电源冲突。
    使用建议
    1. 确保输入端使用 680 µF 的电解电容和 22 µF 的陶瓷电容以满足正常工作条件。
    2. 为改善瞬态响应,建议在负载端增加 330 µF 的分布式电容。
    3. 当启用 Auto-Track™ 功能时,注意避免预偏置启动引起的潜在问题,具体措施参见应用指南。

    兼容性和支持


    PTV05020 符合 POLA 标准,易于与其他 POLA 模块集成。Artesyn 提供全面的技术支持和两年质保服务,客户可通过官网获得最新数据和技术文档。

    常见问题与解决方案


    1. 问:如何调整输出电压?
    - 答:通过调节 Rset 电阻实现电压调整。典型值为 1% 的容差即可满足精度要求。
    2. 问:模块过热怎么办?
    - 答:检查散热设计是否合理,确保良好的空气流通。
    3. 问:如何实现远程开启/关闭?
    - 答:通过 Pin 3(Remote ON/OFF)设置逻辑电平即可实现远程控制。

    总结和推荐


    PTV05020 DC-DC 转换器凭借其高效率、紧凑设计和先进的 Auto-Track™ 功能,在同类产品中表现优异。其广泛的输出电压范围、可靠的保护机制和优秀的兼容性使其成为电信、计算和工业领域的理想选择。推荐给需要高效、灵活供电解决方案的设计工程师。
    推荐指数:★★★★★

PTV05020WAD参数

参数
同步整流器 -
开关频率 340KHz
最小输入电压 4.5V
功能 -
最小输出电压 800mV
输出类型 Adjustable,DC
输出数量 1
拓扑 -
最大输入电压 5.5V
最大输出电压 800mV~3.6V
长*宽*高 44.5mm*9.4mm*12.7mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTV05020WAD厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

PTV05020WAD数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC稳压器 ARTESYN EMBEDDED POWER PTV05020WAD PTV05020WAD数据手册
