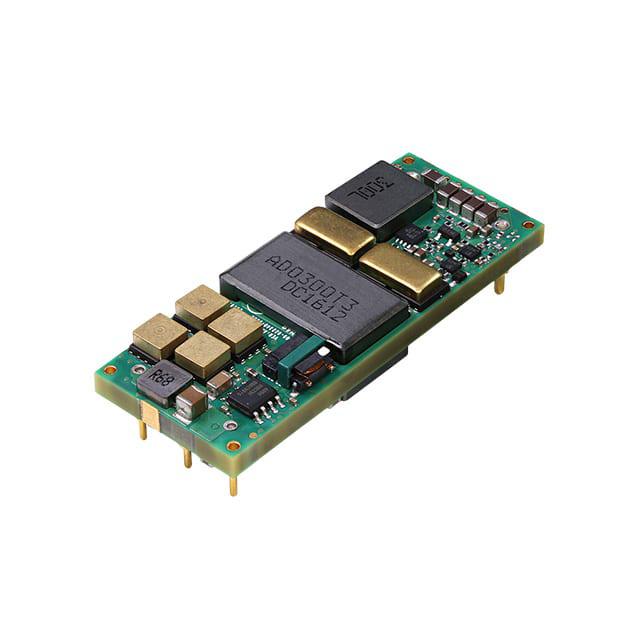

ADO300-48S3V3-6LI

产品分类: DC-DC模块
产品描述: Remote On/Off,OCP,OTP,OVP 93% 300W 60A 3.3V 1 75V 36V 通孔安装 58.7mm*23.2mm*11.2mm
供应商型号: 2899492
供应商: 海外现货
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC模块 ADO300-48S3V3-6LI

ADO300-48S3V3-6LI概述

    ADO300 Series 300 Watt 1/8 Brick DC-DC Converter

    产品简介


    ADO300系列是Artesyn Embedded Technologies开发的一款高效能300瓦直流到直流转换器。这款转换器广泛应用于电信、工业控制和数据中心等领域。它提供多种输出电压选择(如12V、5V和3.3V),并具有高功率密度和低功耗特性,确保设备在各种环境下稳定运行。

    技术参数


    ADO300系列的技术规格如下:
    - 输入电压范围: 36 - 75 Vdc
    - 输入过压保护: 95 V / 100 mSec
    - 启动/关机阈值电压: 34 Vdc (启动),32 Vdc (关机),滞后:2 Vdc
    - 效率:
    - 12V输出:95.5% (60%负载)
    - 5V输出:95.2% (50%负载)
    - 3.3V输出:93.7% (50%负载)
    - I/O绝缘: 基本绝缘
    - I/O隔离: 1500 Vdc
    - 输出电流最大值:
    - 12V输出:26A
    - 5V输出:60A
    - 3.3V输出:60A
    - 噪声与纹波:
    - 12V输出:70 mV pk-pk典型值
    - 5V输出:50 mV pk-pk典型值
    - 3.3V输出:20 mV pk-pk典型值
    - 过温保护:
    - 基板:110°C 典型值
    - 开放式:125°C 热点典型值
    - 开关频率: 固定150 KHz
    - 工作温度范围: -40°C 至 +85°C
    - 储存温度范围: -55°C 至 +125°C
    - 平均无故障时间 (MTBF): 1.5百万小时

    产品特点和优势


    ADO300系列具有以下显著特点和优势:
    - 超高效率: 在满载条件下达到95.5%的效率,有效降低能耗。
    - 宽输入电压范围: 支持36至75 Vdc的宽输入电压范围,适应不同电源环境。
    - 可扩展性: 采用模块化设计,支持并联连接和电流均分,可以灵活扩展系统功率。
    - 远程控制和感测功能: 配备远程控制和感测功能,方便远程监控和管理。
    - 高可靠性: 通过多项安全认证(EN62368, CSA, CE, UL),确保设备可靠性和安全性。
    - 环保材料: 符合RoHS 6标准,使用UL94 V-0等级材料,符合环保要求。
    - 优异的热性能: 采用高效的散热设计,保证长时间稳定运行。

    应用案例和使用建议


    ADO300系列适用于多种场景,例如:
    - 数据中心: 提供稳定可靠的电源支持,满足高功率需求。
    - 电信基础设施: 在恶劣的环境条件下保持稳定的电力供应。
    - 工业控制系统: 在高负荷和高温环境中表现出色。
    使用建议:
    - 在安装时应注意散热设计,避免热点过热现象。
    - 定期进行远程监控,及时发现和处理潜在问题。

    兼容性和支持


    ADO300系列具有广泛的兼容性,可以与其他标准电子元件无缝集成。厂商提供了全面的支持服务,包括两年质保,并可根据需求提供延长保修选项。此外,用户可以通过全球各地的办事处和技术支持团队获得帮助。

    常见问题与解决方案


    - 问题1: 如何检查转换器的工作状态?
    - 解答: 通过远程控制功能或监测输出电压来判断转换器是否正常工作。
    - 问题2: 转换器在高负载下的效率如何?
    - 解答: 在60%负载条件下,12V输出效率高达95.5%,保证了高效能运行。
    - 问题3: 如何应对过温情况?
    - 解答: 转换器内置过温保护机制,当温度超过设定值时会自动切断电源。

    总结和推荐


    ADO300系列是一款性能卓越的直流到直流转换器,具备高效率、宽输入电压范围和高可靠性等特点。它适用于多种工业和通信应用,能够为用户提供稳定可靠的电源解决方案。强烈推荐此款产品,特别是在需要高性能和高稳定性的场合下。

ADO300-48S3V3-6LI参数

参数
输出电压组数 1
转换效率 93%
特性 Remote On/Off,OCP,OTP,OVP
最大容性负载 -
输出电压 3.3V
散热方式 -
输入电压最小值 36V
开关频率 -
输入电压最大值 75V
输出总功率 300W
输出方式 -
类型 -
输出电流最大值 60A
长*宽*高 58.7mm*23.2mm*11.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

ADO300-48S3V3-6LI厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

ADO300-48S3V3-6LI数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER ADO300-48S3V3-6LI ADO300-48S3V3-6LI数据手册

ADO300-48S3V3-6LI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 622.3971
5+ ¥ 611.2829
10+ ¥ 611.2829
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
