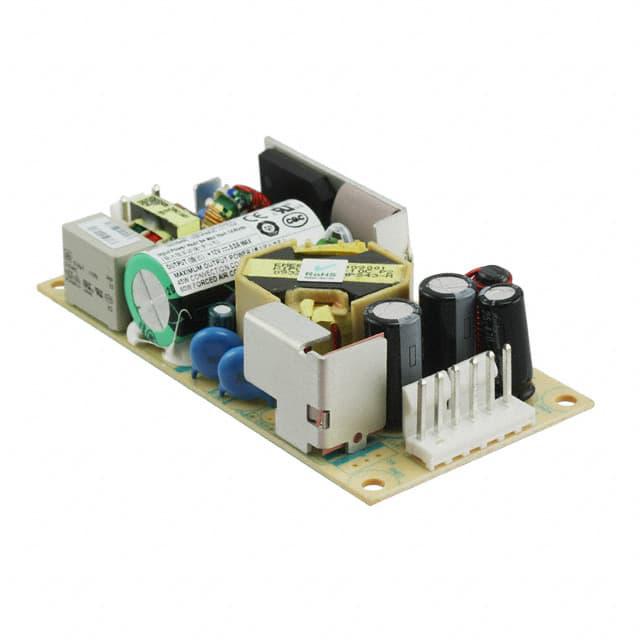

NPS44-M

产品分类: AC-DC模块
产品描述: 雅特生科技 45W开关电源, 15V 直流输出电压 4A输出电流, 1输出点
供应商型号: 1886199
供应商: element14
标准整包数: 1
ARTESYN EMBEDDED POWER AC-DC模块 NPS44-M

NPS44-M概述

    NPS40-M 系列电源模块技术手册

    1. 产品简介


    NPS40-M 系列是一款高性能、高效率的电源模块,专为医疗和信息技术(ITE)应用设计。该系列提供单路输出,总功率范围为40至60瓦特,适用于多种应用场景,包括医疗设备、通信设备和工业控制系统等。

    2. 技术参数


    - 输入电压:90 - 264 Vac 或 127 - 300 Vdc
    - 输出电压调整范围:±20% (-10%,+20% 用于 NPS42-M)
    - 最大输出功率:
    - 自然对流冷却:45 W (NPS42-M, 40 W)
    - 强制风冷:60 W (NPS42-M, 55 W)
    - 效率:
    - 平均效率:87% (符合能源之星2.0标准) (NPS42-M, 80%)
    - 工作温度:0°C 至 50°C (环境温度超过50°C时每度下降2.5%)
    - 存储温度:-45°C 至 +85°C
    - 电磁兼容性:符合 EN61000-3-2 和 CISPR 22 Class B 标准

    3. 产品特点和优势


    NPS40-M 系列具备以下独特功能和优势:
    - 医疗和ITE安全认证:满足TUV, UL, CSA, NEMKO和CB等安全标准。
    - 宽输入电压范围:适用于全球通用电源,减少系统复杂性。
    - 高效节能:平均效率达到87%,且空载功耗低于300mW。
    - 远程感测:最大补偿0.5V压降,确保稳定输出。
    - 过载和短路保护:保障设备的安全运行。
    - 内置EMI滤波器:满足CISPR 22 Class B标准。
    - 高可靠性:MTBF(平均无故障时间)大于550,000小时。
    - 紧凑设计:仅1U高度,2英寸x4英寸的尺寸,便于安装和集成。

    4. 应用案例和使用建议


    NPS40-M 系列广泛应用于医疗设备、通信基站和工业控制系统。例如,在一个医疗成像系统中,该电源模块可以作为核心供电组件,确保设备稳定可靠运行。建议在强磁场环境中使用屏蔽措施,以防止干扰。同时,由于该模块具有高效率和低功耗特性,可以显著降低整体系统的热管理需求。

    5. 兼容性和支持


    - 兼容性:该电源模块与各种标准连接器兼容,例如Molex 09-50-8031和09-50-8061。
    - 支持:Artesyn Embedded Technologies提供全面的技术支持和服务,包括2年的保修期。用户可以通过产品支持邮箱productsupport.ep@artesyn.com获取帮助。

    6. 常见问题与解决方案


    - Q: 如何正确连接模块?
    - A: 请参照技术手册中的接线图进行连接,确保所有引脚正确对应。

    - Q: 如何检查电源模块是否正常工作?
    - A: 使用万用表检测输出电压是否在规定的范围内,并检查是否有异常发热现象。

    7. 总结和推荐


    综上所述,NPS40-M 系列电源模块凭借其高效、可靠、小巧的设计和广泛的适用性,在多个领域展现出卓越的应用价值。它不仅满足了医疗和ITE设备的严格要求,还能显著提升系统整体性能。因此,强烈推荐该系列产品作为高性能电源解决方案的选择。

NPS44-M参数

参数
输出电压组数 1
输出总功率 45W
输出方式 Fixed
转换效率 -
输入电压最大值 300V(DC)
类型 -
散热方式 -
特性 可调输出,DC 输入能力,遥测,通用输入
开关频率 -
输出电压 15V
输出电流最大值 3A
输入电压最小值 90V
最大容性负载 -
长*宽*高 101.6mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

NPS44-M厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

NPS44-M数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER AC-DC模块 ARTESYN EMBEDDED POWER NPS44-M NPS44-M数据手册

NPS44-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 229.56
40+ ¥ 202.58
120+ ¥ 195.82
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 229.56
