NLP40-7612J

产品分类: AC-DC模块
产品描述: DC 输入能力,通用输入 50W 3.3A 12V 1 370V(DC) 90V Fixed 底座安装
供应商型号: SGSM-AFC5-05D271F
供应商: 国内现货
标准整包数: 1

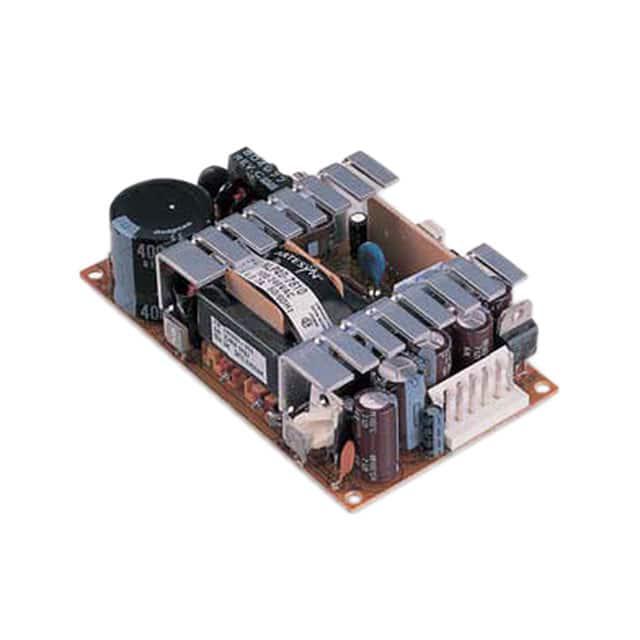

ARTESYN EMBEDDED POWER AC-DC模块 NLP40-7612J

NLP40-7612J概述

    NLP40 Series 技术手册

    产品简介


    NLP40 系列是一款适用于单输出、双输出和三输出的电源模块,总功率范围为40至50瓦特(W)。其输入电压涵盖交流90-264Vac 和直流120-370Vdc。这款电源模块广泛应用于工业控制、通信设备、医疗设备等领域,满足不同设备对电源稳定性和可靠性的需求。

    技术参数


    - 输入电压范围:90 - 264 Vac(交流) 或 120 - 370 Vdc(直流)
    - 输入频率范围:47 - 440 Hz
    - 输入电流:120 Vac 时1.4 A rms,230 Vac 时0.7 A rms
    - 输入电压波动调节范围:±2.0%(主输出),±5.0%(辅助输出)
    - 过压保护:135%,±15%
    - 短路保护:循环操作
    - 切换频率:固定65 kHz,±5 kHz
    - 效率:典型值75%
    - 隔离电压:输入/输出 3000 Vac,输入/机箱 1500 Vac
    - 环境温度:运行温度0°C至+70°C,非运行温度-40°C至+70°C
    - 相对湿度:5%至95%(不凝结)
    - 重量:200克(7.06盎司)

    产品特点和优势


    - 紧凑设计:尺寸为4.25 x 2.5 x 1.15英寸,适合1U应用。
    - 宽输入电压范围:可适应多种电压输入。
    - 高可靠性:具有过压保护和短路保护功能,确保设备稳定运行。
    - 高性能:输出电压调节精度高,适合对电源要求严格的场合。
    - 多重认证:通过EN55022、EN55011、EN61000-4-2/3/4/5/6等多项标准测试。
    - 环保合规:RoHS 合规,满足现代环保要求。

    应用案例和使用建议


    NLP40 系列广泛应用于工业自动化、通信基站和医疗设备等场合。例如,在工业控制系统中,可以为各种传感器和执行机构提供稳定的电源。为了更好地利用NLP40系列电源模块,建议在实际安装中充分考虑散热问题,确保工作环境不超过规定范围内的温度极限。

    兼容性和支持


    - 兼容性:NLP40系列电源模块与其他设备兼容,如需特定适配组件,可联系当地销售代表获取更多信息。
    - 支持服务:Artesyn Embedded Technologies 提供技术支持和维护服务,确保客户能顺利解决问题。客户可通过官方网站和电子邮件获取支持。

    常见问题与解决方案


    - 问题1:电源无法启动。
    - 解决方案:检查输入电压是否在规定的范围内,确保连接无误。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载情况,确认输出负载不超过规定范围。必要时增加滤波电容以改善输出稳定性。
    - 问题3:过温保护导致电源关闭。
    - 解决方案:确保电源安装位置良好通风,避免热量积累。如需强制冷却,可配置适当的风扇。

    总结和推荐


    总体而言,NLP40系列电源模块在设计、性能和可靠性方面表现出色,非常适合需要稳定电源供应的应用场合。其多样化的输出选项、宽泛的输入电压范围和高度集成的设计使其成为许多行业中的优选电源解决方案。我们强烈推荐这一产品,尤其是对电源要求较高的应用场景。

NLP40-7612J参数

参数
最大容性负载 -
散热方式 -
输出电压 12V
特性 DC 输入能力,通用输入
输出电压组数 1
转换效率 -
输出电流最大值 3.3A
输出总功率 50W
输入电压最小值 90V
输出方式 Fixed
类型 -
输入电压最大值 370V(DC)
开关频率 -
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

NLP40-7612J厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

NLP40-7612J数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER AC-DC模块 ARTESYN EMBEDDED POWER NLP40-7612J NLP40-7612J数据手册

NLP40-7612J封装设计

查看详情并下载
Symbol
Footprint
3D Model
