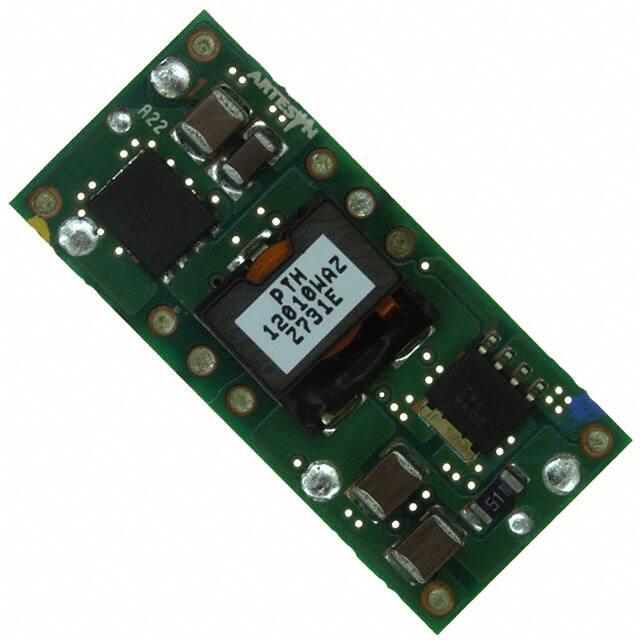

PTH12010WAZ

产品分类: DC-DC模块
产品描述: Remote On/Off,SCP,UVLO 400KHz 12A 1.2V~5.5V 1 13.2V 12V DC/DC 贴片安装
供应商型号: SGSM-AFC5-05D306F
供应商: 国内现货
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC模块 PTH12010WAZ

PTH12010WAZ概述

    PTH12010系列嵌入式电源产品技术手册解析

    1. 产品简介


    PTH12010是一款专为关键业务连续性设计的嵌入式电源模块。其主要特性包括12安培输出电流和12伏特输入电压,适用于广泛的应用领域,如通信、工业自动化和医疗设备。PTH12010采用点对点联盟(POLA)标准,能够提供高度集成且高效的电力解决方案。

    2. 技术参数


    - 输入电压范围: 10.8至13.2伏直流电
    - 输入电流: 空载时约为10毫安
    - 输出电压调整范围:
    - `W`后缀:1.2至5.5伏直流电
    - `L`后缀:0.8至1.8伏直流电
    - 效率: 最高可达94%
    - 启动时间: 1毫秒/伏特
    - 过压保护: 9.0至9.5伏典型值
    - 最大功率: 66瓦
    - 绝缘等级: 非隔离
    - 封装尺寸: 34.80x15.75x9.00毫米(1.370x0.620x0.354英寸)
    - 重量: 5克(0.18盎司)

    3. 产品特点和优势


    PTH12010的主要特点包括:
    - 宽输出电压调整范围: 支持1.2至5.5伏直流电(`W`后缀)和0.8至1.8伏直流电(`L`后缀),无需购买不同型号的模块。
    - Auto-track™自动跟踪序列化: 确保多轨电源稳定运行。
    - 高效率: 最高达94%,降低能源损耗。
    - 兼容性: 兼容POLA标准,易于集成到现有系统。
    - 保护功能: 包括短路自动复位和过压锁定。

    4. 应用案例和使用建议


    PTH12010适用于各种应用,例如数据中心、工业控制系统和医疗设备。对于需要高效率、低功耗和稳定输出的场合尤其适用。在使用过程中,建议增加3微法的分布电容以提高瞬态响应性能,并确保输入端电解电容器符合最小800mA rms的纹波电流要求。

    5. 兼容性和支持


    PTH12010模块支持多种表面贴装和通孔安装方式,并具有良好的兼容性。制造商提供了2年的质保期,同时也可通过在线工具和本地代表获取技术支持。

    6. 常见问题与解决方案


    - 远程ON/OFF控制失效: 检查连接是否正确,确保PIN 3处于正确的逻辑状态。
    - 输出电压不准确: 检查外部电容是否已正确安装,调整内部设置以确保输出电压准确性。
    - 过热: 请确保散热条件良好,必要时增加风扇或散热片。

    7. 总结和推荐


    综上所述,PTH12010系列嵌入式电源模块凭借其出色的性能和广泛的适用范围,在众多关键业务连续性应用场景中表现卓越。其宽泛的输出电压调整范围、高效能和可靠性使其成为一款极具竞争力的产品。强烈推荐用于需要高性能电源解决方案的场合。

PTH12010WAZ参数

参数
类型 -
输出电压组数 1
输出电流最大值 12A
输出总功率 -
特性 Remote On/Off,SCP,UVLO
转换效率 -
开关频率 400KHz
输入电压最小值 12V
输出电压 1.2V~5.5V
输出方式 DC/DC
最大容性负载 -
散热方式 -
输入电压最大值 13.2V
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH12010WAZ厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

PTH12010WAZ数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER PTH12010WAZ PTH12010WAZ数据手册
