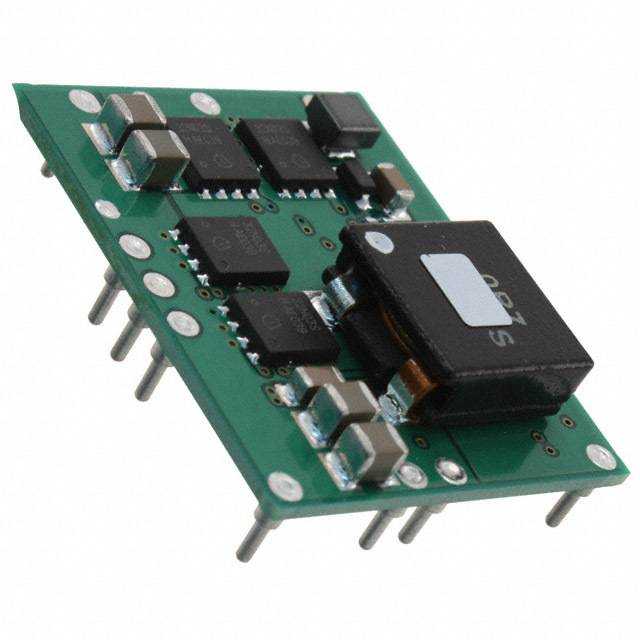

PTH03030WAD

产品分类: DC-DC稳压器
产品描述: 325KHz Single 1 800mV~2.5V 800mV 3.65V 2.95V 通孔安装 34.8mm*28.4mm*8.9mm
供应商型号: PTH03030WAD
供应商: 期货订购
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC稳压器 PTH03030WAD

PTH03030WAD概述

    # DC-DC Converters POLA Non-isolated

    产品简介


    PTH03030 是一款非隔离式直流-直流转换器,隶属于新一代系列的产品。其主要功能包括为数字信号处理器(DSP)、现场可编程门阵列(FPGA)和专用集成电路(ASIC)提供受控的电源启动和关闭。这些功能对于现代硅技术的稳定运行至关重要。PTH03030 适用于多种领域,如电信设备、数据中心、工业自动化系统以及任何需要高效率和严格电压调节的应用。

    技术参数


    输入参数
    - 输入电压范围:2.95 Vdc 至 3.65 Vdc
    - 输入电流:空载时约 10 mA
    - 遥控开关:正逻辑,ON状态为Pin 3悬空或V > Vin - 0.5 V;OFF状态为Pin 3接地或V < 0.8 V(最小值为0.2 V)
    - 启动时间:1 V/ms
    - 欠压锁定:2.8 V至2.95 V典型值
    - 跟踪输入电压:Pin 11(最高±0.3 Vin)
    输出参数
    - 最大输出电流:30 A
    - 可调输出电压范围:0.8 Vdc 至 2.5 Vdc
    - 输出电压精度:±2.0%
    - 线性调节:±10 mV 典型值
    - 负载调节:±12 mV 典型值
    - 总调节:±3.0% 输出电压
    - 最小负载:0 A
    - 纹波和噪声(20 MHz带宽):30 mV 峰峰值
    - 温度系数:-40 ºC 至 +85 ºC ±0.5% 输出电压
    - 暂态响应:恢复时间为70 µs
    - 超调/下冲:100 mV
    - 电压调整范围:±5.0% 输出电压
    效率参数
    - 最高效率:93%
    保护功能
    - 短路保护:自动复位,典型值45 A
    - 过热保护:是
    兼容性和标准
    - 符合 EN60950 和 UL/cUL60950 安全标准
    - EMC 特性:符合 EN61000-4-2, IEC801-2 的静电放电要求
    - 材料阻燃等级:UL94V-0
    - 工作温度范围:-40 ºC 至 +85 ºC
    - 非工作温度范围:-40 ºC 至 +125 ºC

    产品特点和优势


    PTH03030 具备多项先进功能,如自动跟踪序列、可调输出电压范围、预偏置启动能力以及高达93%的效率。这些功能使得 PTH03030 在复杂电路设计中具有显著的优势,尤其是在需要精确控制电源启动和关闭的应用场景中。此外,PTH03030 提供了广泛的输出电压调节范围,使得用户无需购买不同型号的模块以覆盖不同的输出电压。

    应用案例和使用建议


    PTH03030 广泛应用于需要高效、高精度直流电源的应用场景,例如:
    - 电信设备:确保各子系统的稳定供电
    - 数据中心:提供可靠的服务器电源
    - 工业自动化系统:保障控制系统中的关键部件正常运行
    使用建议:
    - 为确保最佳性能,在输入端需外接一个 1500 µF 电解电容器,并且该电容器应能承受至少 900 mA 的纹流电流。
    - 在负载处增加 330 µF 分布电容可以改善瞬态响应。
    - 当输入功率首次施加到模块上时,如果启用了自动跟踪功能,则需采用适当的技术来确保预偏置启动功能的正常运作。

    兼容性和支持


    PTH03030 支持点对点联盟(POLA)标准,使其易于与其他 POLA 兼容的设备集成。厂商提供了详尽的技术文档和支持服务,确保用户能够充分发挥其潜力。可通过访问 [Artesyn 官网](http://www.artesyn.com/powergroup/products.htm) 获取最新的数据和技术支持。

    常见问题与解决方案


    - 问题一:如何实现远程开关控制?
    - 解决方法:使用正逻辑,当 Pin 3 悬空或 V > Vin - 0.5 V 时开启,当 Pin 3 接地或 V < 0.8 V(最小值为0.2 V)时关闭。
    - 问题二:如何确保预偏置启动功能正常运行?
    - 解决方法:在首次施加输入功率时,禁用自动跟踪功能或使用抑制引脚关闭模块。

    总结和推荐


    PTH03030 提供了卓越的性能和广泛的兼容性,特别适合需要精确电压调节和高效率的应用。其出色的特性使其成为市场上同类产品中的佼佼者。综上所述,我们强烈推荐 PTH03030 给需要高性能直流电源的客户。
    如需获取最准确的数据和技术支持,请访问 [Artesyn 官网](http://www.artesyn.com/powergroup/products.htm)。

PTH03030WAD参数

参数
开关频率 325KHz
最大输出电压 800mV~2.5V
输出类型 Single
同步整流器 -
最小输入电压 2.95V
最小输出电压 800mV
拓扑 -
输出数量 1
功能 -
最大输入电压 3.65V
长*宽*高 34.8mm*28.4mm*8.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH03030WAD厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

PTH03030WAD数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC稳压器 ARTESYN EMBEDDED POWER PTH03030WAD PTH03030WAD数据手册

PTH03030WAD封装设计

查看详情并下载
Symbol
Footprint
3D Model
