PTH12020WAD

产品分类: DC-DC模块
产品描述: Remote On/Off,OTP,SCP,UVLO 380KHz 99W 18A 1.2V~5.5V 1 13.2V 10.8V DC/DC 通孔安装
供应商型号: 393-1179-ND
供应商: Digi-Key
标准整包数: 1

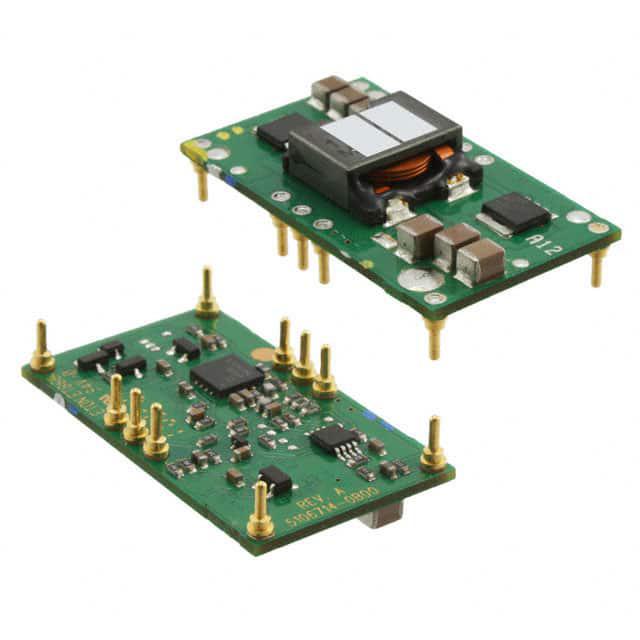

ARTESYN EMBEDDED POWER DC-DC模块 PTH12020WAD

PTH12020WAD概述

    PTH12020:一款适用于业务关键连续性的嵌入式电源模块

    产品简介


    PTH12020是一款专为业务关键连续性而设计的嵌入式电源模块。作为一款高效率的直流到直流转换器,PTH12020的主要输出电流可达18A,输入电压为12V,适用于广泛的应用领域。它还具备宽范围输出电压调节功能,允许输出电压在1.2Vdc至5.5Vdc之间调整,具有出色的电源管理能力。此外,PTH12020系列符合ROHS标准,并提供2年的保修服务。

    技术参数


    - 总功率: 99瓦
    - 输出类型: 单输出
    - 输入电压范围: 10.8Vdc - 13.2Vdc
    - 启动时间: 1V/ms
    - 最小负载电流: 0A
    - 电压调整精度: ±2.0%
    - 线性调节: ±5mV
    - 负载调节: ±5mV
    - 总调节: ±3.0%
    - 纹波和噪声:
    - `-W`后缀: 32mV峰峰值
    - `-L`后缀: 1% Vo
    - 温度系数: -40°C至+85°C, ±0.5%Vo
    - 瞬态响应:
    - 恢复时间: 70μs
    - 超调/下冲: 130mV
    - 效率:
    - `-W`后缀最高95%
    - `-L`后缀最高89%

    产品特点和优势


    PTH12020系列的最大亮点在于其宽输出电压调节范围,这使得用户不再需要购买多种不同输出电压的模块来覆盖不同的应用场景。PTH12020的典型应用场景包括电信基础设施、工业自动化系统、数据中心及医疗设备等,确保业务运行的稳定性和可靠性。此外,PTH12020支持Auto-track™ 序列控制和边缘计算等高级功能,能够显著提升系统的整体性能。

    应用案例和使用建议


    PTH12020系列广泛应用于各种业务关键应用中。例如,在数据中心内,PTH12020可用于服务器、网络设备和存储系统的电源管理,确保这些设备能在不同负载情况下保持高效稳定的运行。对于工业自动化设备,PTH12020能够满足机器运行过程中对电源波动的严格要求,提高生产效率。在部署PTH12020时,建议在负载端添加适当的分布式电容(如330µF),以进一步改善瞬态响应性能。此外,使用合适的外部电路(如VIN抑制、VO调整)可以进一步增强电源的适应性和稳定性。

    兼容性和支持


    PTH12020系列兼容多种点负载联盟(POLA)标准,并具备良好的兼容性,可在广泛的电气环境中无缝工作。制造商提供全面的技术支持和服务,包括详细的安装指南、故障排除手册和技术咨询,确保客户能充分利用PTH12020的优势。

    常见问题与解决方案


    - 问题: 输出电压不准确
    - 解决方案: 检查负载端电容是否正确安装。如果需要,可适当增加330µF的分布式电容以优化电压调节性能。
    - 问题: 电源效率低
    - 解决方案: 确保输入电压在额定范围内,并检查负载电流是否超出最大限制。必要时,可通过调整输出电压设置来改善效率。
    - 问题: 过热现象
    - 解决方案: 验证散热装置是否有效,同时确认负载条件不超过安全操作区域(SOA)。根据具体应用调整功率分配。

    总结和推荐


    综上所述,PTH12020是一款高度集成、高可靠性的嵌入式电源模块,适用于各类业务关键应用场景。其卓越的宽输出电压调节能力和高效率特性,使其成为市场上极具竞争力的产品。PTH12020不仅提升了系统的工作稳定性,还大幅降低了维护成本。因此,我们强烈推荐使用PTH12020作为关键业务应用中的电源解决方案。

PTH12020WAD参数

参数
类型 -
转换效率 -
输出电压组数 1
最大容性负载 -
散热方式 -
输出总功率 99W
输入电压最大值 13.2V
输出电压 1.2V~5.5V
输入电压最小值 10.8V
输出方式 DC/DC
开关频率 380KHz
特性 Remote On/Off,OTP,SCP,UVLO
输出电流最大值 18A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH12020WAD厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

PTH12020WAD数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER PTH12020WAD PTH12020WAD数据手册

PTH12020WAD封装设计

查看详情并下载
Symbol
Footprint
3D Model
