NPS63-M-006

产品分类: 开关电源
产品描述: 60W 1 90V(AC) 264V(AC) 5A 12V 支架安装 101.6mm*50.8mm*25.7mm
供应商型号: NPS63-M-006
供应商: Master
标准整包数: 1

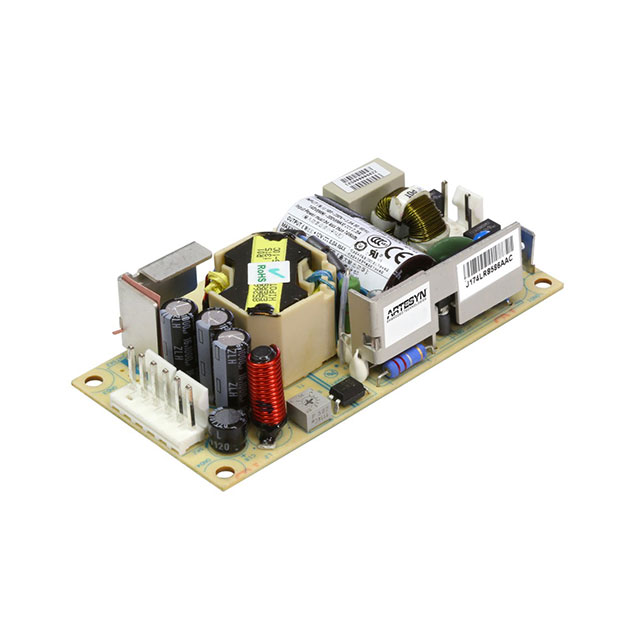

ARTESYN EMBEDDED POWER 开关电源 NPS63-M-006

NPS63-M-006概述

    NPS60-M 系列电源产品技术手册

    产品简介


    NPS60-M系列是一款高性能的60瓦直流电源模块,适用于医疗设备和信息技术(ITE)安全认证需求。此系列电源具有紧凑的外形设计,低功耗,以及广泛的输入电压范围,使其适用于多种工业和消费电子产品。它还具备过载和短路保护功能,并支持远程感测,使其成为需要高可靠性和稳定性的应用的理想选择。

    技术参数


    - 总功率: 60瓦
    - 输入电压范围: 90-264伏交流电(90-300伏直流电)
    - 频率: 47-63赫兹(50/60赫兹安全额定值)
    - 输入电流峰值: <50安培(冷启动,230伏交流电)
    - 输入功率: <74瓦
    - 效率: 平均87%(符合Energy Star 2.0标准);NPS62-M型号为80%
    - 电磁干扰(EMI/RFI): 符合FCC Class B传导,CISPR 22 Class B传导,EN55022 Class B传导,VDE0878PT3 Class B传导
    - 输出调整范围: ±20%最小值
    - 保持时间: 输入线为115/230伏交流电时,13/75毫秒
    - 过载保护: 短路保护,所有输出均受到保护;外壳过载保护在正常额定值的110-160%
    - 过压保护: 额定输出以上30-50%
    - 工作温度范围: 0°C至+80°C
    - 存储温度范围: -45°C至+85°C
    - 湿度范围: 10%-90%相对湿度(非冷凝)
    - 平均无故障时间(MTBF): >550,000小时(全负载,25°C环境条件)

    产品特点和优势


    - 医疗和ITE安全认证: 拥有TUV、UL、CSA、NEMKO和CB认证,确保符合严格的安全标准。
    - 通用输入: 支持宽范围输入电压,适用性广。
    - 紧凑设计: 尺寸仅为2英寸x4英寸,高度不到1U。
    - 远程感测: 可补偿0.5V导线损耗,最大电压下降不超过20%,并支持反向连接保护。
    - 高效率和高MTBF: 保证长时间稳定运行,减少维护成本。
    - 内置EMI滤波器: 符合CISPR 22 Class B标准,减少对外部设备的干扰。
    - 环保: 符合RoHS标准,满足全球环保要求。

    应用案例和使用建议


    - 应用案例: 该电源模块广泛应用于医疗设备、通信设备、工业控制系统等领域。
    - 使用建议: 在高温环境下使用时,建议通过降低负载来延长使用寿命。对于需要额外保护的应用,可以考虑加装LPX100外壳套件。

    兼容性和支持


    - 兼容性: 该产品支持Molex接头,可与多种设备兼容。适用于OEM客户和系统集成商。
    - 支持和维护: 提供两年保修期,并且可以通过官方网站和客服获得技术支持。

    常见问题与解决方案


    - 问题1: 电源启动时电流过高。
    - 解决方案: 确认输入电压和频率是否符合规范,检查是否有外部设备影响电流。

    - 问题2: 输出电压不稳定。
    - 解决方案: 调整输出电压调整电位器(OUTPUT VOLTAGE ADJUST POT),确保其设置正确。

    - 问题3: EMI干扰严重。
    - 解决方案: 检查接地情况,确保接地良好;考虑加装LPX100外壳套件以增强屏蔽效果。

    总结和推荐


    NPS60-M系列电源以其高可靠性、广泛的输入电压范围和多种安全认证,在医疗设备和信息技术领域展现出色表现。其紧凑的设计和高效的性能使其成为同类产品中的佼佼者。强烈推荐给需要高稳定性和可靠性的应用场合。

NPS63-M-006参数

参数
输出数量 1
电流-输出1 5A
电压-输出2 -
电压-输出4 -
负载调节 -
最小输入电压 90V(AC)
电压-输出1 12V
输出功率 60W
电流-输出2 -
电压-输出3 -
最大输入电压 264V(AC)
长*宽*高 101.6mm*50.8mm*25.7mm
安装方式 支架安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 散装

NPS63-M-006厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

NPS63-M-006数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER 开关电源 ARTESYN EMBEDDED POWER NPS63-M-006 NPS63-M-006数据手册

NPS63-M-006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.0105 ¥ 372.7689
5+ $ 41.0821 ¥ 341.5807
10+ $ 30.8143 ¥ 256.2082
20+ $ 27.9734 ¥ 232.4642
30+ $ 27.4116 ¥ 227.7956
40+ $ 27.2823 ¥ 223.4149
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 372.76
