BXB75-48D3V3-2V5FL

产品分类: DC-DC模块
产品描述: Remote On/Off,OTP,OVP,SCP,UVLO 15A,15A 3.3V 2 75V 36V(DC) 通孔安装 60.96mm*57.912mm*12.7mm
供应商型号: SGSM-AFC5-05D61F
供应商: 国内现货
标准整包数: 1

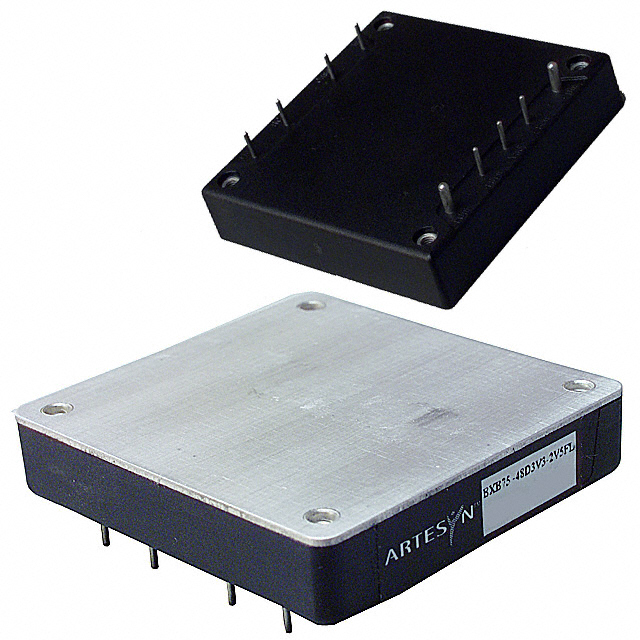

ARTESYN EMBEDDED POWER DC-DC模块 BXB75-48D3V3-2V5FL

BXB75-48D3V3-2V5FL概述

    # BXB75系列双输出DC/DC转换器:高功率密度解决方案

    产品简介


    BXB75系列是Artesyn公司设计的一种高效能的双输出DC/DC转换器,专为通信和分布式电源应用而设计。它提供了60-75W的输出功率,采用行业标准的封装尺寸(2.40 x 2.28 x 0.50英寸)。该转换器具有高功率密度,无最小负载要求,且可在广泛的电压输入范围内工作。BXB75系列具有两个可调输出电压通道,每通道最大电流为15A,适用于多种工业应用。

    技术参数


    输入电压范围
    - 额定输入电压:48Vin
    - 输入电压范围:36至75VDC
    输出电压范围
    - 每个输出可调节±5.0%
    - 设定点精度:±2.0%
    - 线性调节:±0.25%
    - 负载调节:±0.50%
    效率
    - 最大效率:82%(在75W输出功率下)
    工作温度范围
    - 运行温度:-40°C至+100°C
    - 非运行温度:-50°C至+110°C
    其他关键特性
    - 隔离电压:输入/外壳 1000VDC;输入/输出 1500VDC;输出/外壳 1500VDC
    - 开关频率:固定 400kHz
    - 启动时间:最大10ms
    - 保护功能:过压保护、欠压保护、短路保护和热保护

    产品特点和优势


    BXB75系列的高功率密度设计使其成为许多高要求应用的理想选择。其宽泛的输入电压范围(36至75VDC)和高效率(最高可达82%)使其在不同电压条件下的表现优异。每个输出通道的最大电流可达15A,总输出功率高达75W,适合需要高电流输出的应用。此外,铝制散热底板和四颗螺纹孔使得散热更加方便,进一步提升了产品的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    BXB75系列广泛应用于电信中心、分布式电源系统及各类工业控制设备中。例如,在电信中心,BXB75系列可以用于提供稳定的直流电源供应,确保通信设备的正常运行。
    使用建议
    1. 确保负载均衡:虽然单个输出通道的最大电流为15A,但两个通道可以共同支持高达20A的总电流。因此,合理分配负载可以提高系统的整体稳定性和可靠性。
    2. 注意散热管理:尽管BXB75具有优良的散热设计,但在高温环境下仍需注意散热管理,以避免因温度过高导致的热保护触发。
    3. 外部组件要求:手册中提到,部分功能需要外部组件的支持,如外部熔断器和LC滤波器,以满足特定应用的需求。

    兼容性和支持


    BXB75系列符合多项国际安全标准,如VDE0805、EN60950、IEC950、UL1950和CSA C22.2 No. 950。这些认证保证了产品的安全性与可靠性。此外,Artesyn公司提供了详尽的技术支持和维护服务,确保用户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    问题1:如何正确安装散热片?
    解答:BXB75系列配备了四个螺纹孔,可以通过螺丝将散热片直接安装到铝制散热底板上。确保散热片与铝基板接触良好,以实现最佳散热效果。
    问题2:启动时出现输出电压不稳定现象怎么办?
    解答:首先检查输入电压是否在额定范围内,同时确认外部组件是否连接正确。如果问题依旧存在,尝试更换输出电容器,确保电容器的容量和耐压值符合要求。

    总结和推荐


    总体而言,BXB75系列是一款具备高功率密度、高效率和多重保护机制的高性能DC/DC转换器。其宽泛的输入电压范围和多功能特性使其在通信、工业自动化等领域有着广泛的应用前景。强烈推荐对于寻求稳定可靠的电源解决方案的专业用户选用此产品。

BXB75-48D3V3-2V5FL参数

参数
输出电压组数 2
输出电流最大值 15A,15A
输出总功率 -
特性 Remote On/Off,OTP,OVP,SCP,UVLO
输入电压最小值 36V(DC)
输入电压最大值 75V
散热方式 -
类型 -
最大容性负载 -
输出方式 -
开关频率 -
转换效率 -
输出电压 3.3V
长*宽*高 60.96mm*57.912mm*12.7mm
安装方式 通孔安装
包装方式 散装

BXB75-48D3V3-2V5FL厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

BXB75-48D3V3-2V5FL数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC模块 ARTESYN EMBEDDED POWER BXB75-48D3V3-2V5FL BXB75-48D3V3-2V5FL数据手册

BXB75-48D3V3-2V5FL封装设计

查看详情并下载
Symbol
Footprint
3D Model
