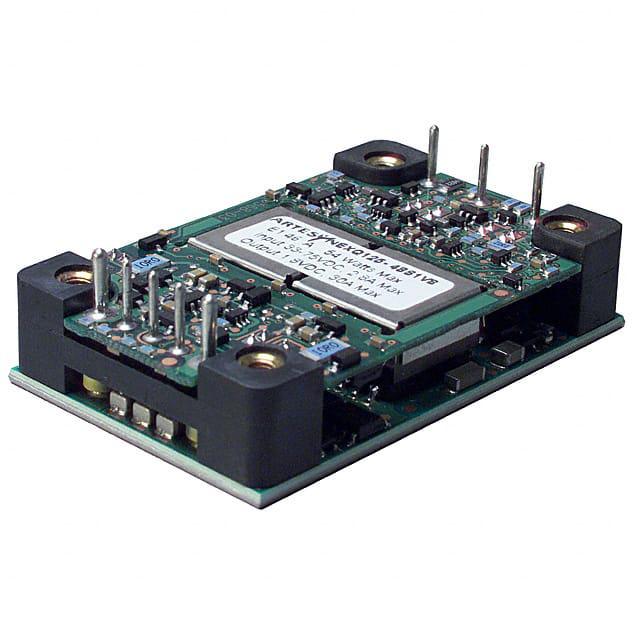

EXQ125-48S1V8

产品分类: DC-DC模块
产品描述: Remote On/Off,OCP,OVP,SCP,UVLO 30A 1.8V 1 75V 33V(DC) 通孔安装 57.912mm*36.83mm*12.7mm
供应商型号: SGSM-AFC5-05D124F
供应商: 国内现货
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC模块 EXQ125-48S1V8

EXQ125-48S1V8概述

    # 高效DC/DC转换器EXQ125系列

    产品简介


    EXQ125系列是Artesyn Technologies推出的一款高效率DC/DC转换器,属于超高效型开放框架隔离转换器系列。该系列产品采用行业标准的四分之一砖(quarter-brick)封装形式,提供高达100瓦的输出功率。该转换器在低电压下可以输出非常高的电流,并且具备出色的应用可用功率密度,适用于现代高端应用。EXQ125系列包含七种型号,输入电压范围为33至75Vdc,可提供多种输出电压选项,如1.2V、1.5V、1.8V、2.5V、3.3V、5V和12V。

    技术参数


    效率
    - 在3.3V时达到91%
    - 在1.8V时达到88%
    输入电压范围
    - 33至75Vdc
    输出电压调整范围
    - 输出电压可在90%到110%之间调整
    工作温度范围
    - 基板温度:-40°C至+100°C
    - 非工作温度:-40°C至+125°C
    保护功能
    - 过电压保护
    - 短路保护
    EMC特性
    - 具备出色的电磁兼容特性,满足EN55022 Level A和Level B标准要求
    输入规格
    - 最大输入电流:3.5A(最大负载)
    - 输入电流(无负载):85mA
    - 启动时间:典型值为6ms
    输出规格
    - 输出电压调整精度:±1.5%最大值
    - 线路调节精度:高线至低线±0.1%最大值
    - 负载调节精度:全负载至最小负载0.2%最大值
    - 电压纹波和噪声:5Hz至20MHz,60mV峰峰值,20mV有效值

    产品特点和优势


    EXQ125系列具有多项独特的技术和功能优势,使其在市场上具备较强的竞争力。主要特点包括:
    - 超高效率:在特定条件下,最高效率可达91%,在其他条件下的典型效率也在88%以上。
    - 宽泛的工作温度范围:基板温度可以从-40°C至+100°C,适应各种恶劣环境。
    - 远程控制功能:通过远程ON/OFF功能实现灵活的电源管理。
    - 严格的保护措施:内置过压和短路保护功能,确保系统稳定运行。

    应用案例和使用建议


    应用案例
    EXQ125系列广泛应用于通信、工业自动化、医疗设备等领域。例如,在通信领域中,它可以作为中央办公室接口设备的一部分,满足ETSI300-132-2标准的要求。在医疗设备中,它的高效率和稳定性能使其成为一种理想的选择。
    使用建议
    为了获得最佳性能,建议按照以下几点进行配置和使用:
    - 在使用过程中确保输入电压和电流符合手册规定的要求。
    - 安装外部滤波器以减少输入反射纹波电流的影响。
    - 使用外部组件来满足不同场合的EMI要求。

    兼容性和支持


    EXQ125系列与多种标准兼容,能够与各类设备无缝集成。制造商提供全面的技术支持和维护服务,用户可以通过访问制造商官网获取最新的数据和应用支持。

    常见问题与解决方案


    问题1:如何安装和配置?
    解决方案:根据产品手册中的说明,正确连接电源输入和输出,确保所有接地连接稳固。参考长表数据单中的详细步骤进行安装。
    问题2:如何应对EMI问题?
    解决方案:使用外部滤波器,尤其是Pi滤波器,可以显著降低输入反射纹波电流,从而改善EMI性能。具体操作详见应用笔记118。

    总结和推荐


    EXQ125系列是高性能和可靠性的典范,适用于各种高端应用。其卓越的效率、广泛的温度适应范围和全面的安全保护使其在市场上具有明显的优势。如果您正在寻找一款高效稳定的DC/DC转换器,强烈推荐考虑EXQ125系列。

EXQ125-48S1V8参数

参数
类型 -
输出电流最大值 30A
输出电压 1.8V
输出电压组数 1
转换效率 -
输入电压最大值 75V
输入电压最小值 33V(DC)
最大容性负载 -
输出方式 -
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出总功率 -
开关频率 -
长*宽*高 57.912mm*36.83mm*12.7mm
安装方式 通孔安装
零件状态 停产

EXQ125-48S1V8厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。
