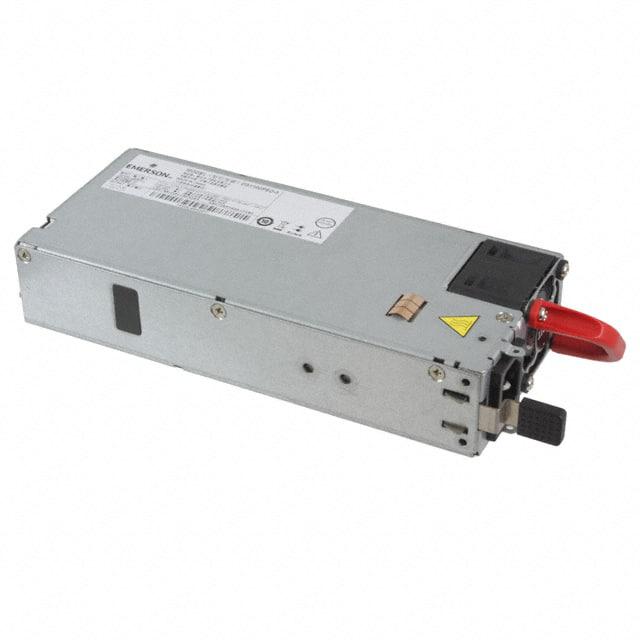

DS1100PED-3

产品分类: AC-DC模块
产品描述: Hot Swappable,I²C™ Interface,Load Sharing,PFC,PMBus™,Remote Sense,Standby Output,Universal Input 1.1KW 91.6A 12V 264V(AC) 90V~264V(AC) Fixed 支架安装
供应商型号: DS1100PED-3
供应商: 期货订购
标准整包数: 1
ARTESYN EMBEDDED POWER AC-DC模块 DS1100PED-3

DS1100PED-3概述

    DS1100PED 1100 Watts Distributed Power System

    1. 产品简介


    DS1100PED是一款高功率密度分布式电源系统,适用于多种工业和数据中心应用。它主要作为前端主电源模块使用,能够提供高达1100瓦的连续输出功率,具备紧凑的1U尺寸设计和多种高可靠性功能。

    2. 技术参数


    - 输入电压范围:90 - 264 Vac(单相)
    - 频率范围:47 Hz 至 63 Hz
    - 效率:峰值达94.0%
    - 最大输入电流:14.5 Arms
    - 输入浪涌电流:55 Apk
    - 功率因数校正:> 0.9(从20%负载开始)
    - 纹波电流:10%
    - 漏电流:1.4 mA
    - 保持时间:满载时10 ms
    - 输出调节范围:主输出11.4 V至12.6 V;备用输出11.4 V至12.6 V
    - 动态负载调节范围:主输出11.4 V至12.6 V;备用输出11.4 V至12.6 V
    - 输出纹波:120 mVp-p
    - 过电流保护:主输出120%-150%;备用输出120%-150%
    - 过电压保护:主输出13.5 V至15.0 V;备用输出13.5 V至15.0 V
    - 欠电压保护:主输出10.5 V至11.0 V;备用输出10.0 V至11.0 V
    - 热过载保护:是
    - 风扇故障保护:是

    3. 产品特点和优势


    - 高功率密度设计:每立方英寸24瓦,适合空间有限的应用场景。
    - 主动功率因数校正:减少对电网的影响,提升能效。
    - 80plus Platinum认证:最高能源效率标准。
    - 热插拔能力:无需停机即可进行维护或更换部件。
    - PMbus兼容性:通过数字控制实现远程监控和管理。
    - 冗余配置:支持N+1或N+N冗余设计,提高系统的可靠性和稳定性。
    - 长保修期:两年质量保证。

    4. 应用案例和使用建议


    DS1100PED广泛应用于电信基站、数据中心、工业自动化等领域。在实际应用中,用户需要注意以下几点以优化系统性能:
    - 在高湿度环境中,确保良好的通风条件以避免凝露。
    - 使用PMbus进行远程监控,及时了解系统状态并进行调整。
    - 定期检查风扇运行状况,确保良好散热。

    5. 兼容性和支持


    DS1100PED支持PMbus协议,便于与其他兼容设备集成。Artesyn提供了详尽的技术文档和支持服务,包括安装指南、维护手册等。此外,Artesyn还设有全球技术支持热线和服务中心,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:启动时间较长。
    解决方案:确认输入电压稳定,检查连接线路是否有接触不良的情况。
    - 问题:风扇噪音过大。
    解决方案:清洁风扇,必要时更换损坏的风扇。
    - 问题:系统不稳定,经常重启。
    解决方案:检查负载情况是否超出额定值,适当调整负载。

    7. 总结和推荐


    DS1100PED凭借其出色的性能、高效能和稳定性,在多种应用环境中表现出色。对于需要高可靠性电源系统的用户来说,这款产品是一个理想的选择。因此,我们强烈推荐DS1100PED作为电源解决方案之一。

DS1100PED-3参数

参数
最大容性负载 -
散热方式 -
类型 -
输出电压组数 -
输出总功率 1.1KW
输入电压最大值 264V(AC)
输出方式 Fixed
输入电压最小值 90V~264V(AC)
输出电流最大值 91.6A
输出电压 12V
特性 Hot Swappable,I²C™ Interface,Load Sharing,PFC,PMBus™,Remote Sense,Standby Output,Universal Input
开关频率 -
转换效率 -
安装方式 支架安装
零件状态 在售
包装方式 散装

DS1100PED-3厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

DS1100PED-3数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER AC-DC模块 ARTESYN EMBEDDED POWER DS1100PED-3 DS1100PED-3数据手册
