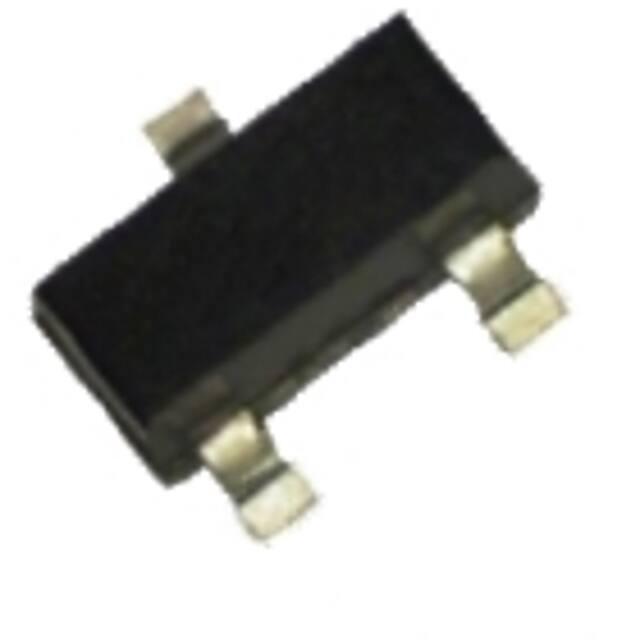

BZX84C16

产品分类: 齐纳(稳压)二极管
厂牌: RECTRON/台湾丽正
产品描述: 100nA 16V 40Ω 350mW 独立式 SOT-23 贴片安装 3.05mm*1.4mm*1.1mm
供应商型号: BZX84C16
供应商: Arrow
标准整包数: 3000
RECTRON/台湾丽正 齐纳(稳压)二极管 BZX84C16

BZX84C16概述

    BZX84C系列齐纳二极管技术手册

    1. 产品简介


    BZX84C系列齐纳二极管是专为自动组装工艺设计的高性能二极管。这些二极管采用平面芯片结构,广泛应用于各种电子电路中,如稳压电源、信号保护及开关电源等。它们提供多种不同的齐纳电压,适用于不同电压需求的应用场合。

    2. 技术参数


    - 额定功率耗散: 350 mW
    - 齐纳电压范围: 2.4V 至 51V
    - 最大正向电压(IF = 10 mA): 1.5 V 至 1.9 V
    - 热阻抗: 357 K/W
    - 工作温度范围: -65°C 至 +150°C
    - 测试条件: 脉冲宽度300 μs,周期5 ms,频率1 KHz

    3. 产品特点和优势


    BZX84C系列齐纳二极管具有以下显著特点和优势:
    - 平面芯片结构: 提高了二极管的可靠性,适合自动装配。
    - 宽广的齐纳电压选择: 提供从2.4V到51V的不同型号,满足多样化需求。
    - 高温稳定性: 可承受极端的工作温度,确保稳定运行。
    - 低功耗: 高达350 mW的额定功率,适用性强。

    4. 应用案例和使用建议


    应用场景:
    - 稳压电源: 用于稳压电路中的电压调节。
    - 信号保护: 用于保护敏感电路免受过电压损害。
    - 开关电源: 作为参考电压源使用。
    使用建议:
    - 在设计稳压电源时,确保选择合适的齐纳电压以适应负载变化。
    - 在使用过程中注意散热,避免因温升过高而影响性能。

    5. 兼容性和支持


    BZX84C系列齐纳二极管具有广泛的兼容性,可与其他标准SOT-23封装的器件兼容。制造商提供详尽的技术支持和维护服务,确保用户能够高效地使用这些产品。

    6. 常见问题与解决方案


    - 问题: 工作温度超出正常范围。
    - 解决方案: 确保设备处于规定的温度范围内,必要时采取外部冷却措施。
    - 问题: 额定功率耗散不足导致过热。
    - 解决方案: 减少电流或使用更大的散热片以提高散热效果。
    - 问题: 齐纳电压不稳定。
    - 解决方案: 检查输入电压波动,确保其在规定范围内。

    7. 总结和推荐


    BZX84C系列齐纳二极管以其出色的性能和广泛的应用范围成为电子工程师的理想选择。它们在多个领域的应用证明了其稳定性和可靠性。尽管在极端条件下可能需要额外的考虑,但总体而言,这款产品非常适合用于各种电子电路中。强烈推荐给需要稳定电压和高可靠性的项目。

BZX84C16参数

参数
Ir - 反向电流 100nA
最大齐纳阻抗 40Ω
电压容差 -
最大功率耗散 350mW
标称齐纳电压 16V
配置 独立式
最大功率 350mW
长*宽*高 3.05mm*1.4mm*1.1mm
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX84C16数据手册

厂牌 PDF简要描述 下载
RECTRON/台湾丽正 齐纳(稳压)二极管 RECTRON/台湾丽正 BZX84C16 BZX84C16数据手册

BZX84C16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3448
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 1034.4
