FM4004W-W

产品分类: 整流二极管/整流桥
厂牌: RECTRON/台湾丽正
产品描述: 30A 5μA 1A 独立式 贴片安装
供应商型号: FM4004W-W
供应商: Master
标准整包数: 7500

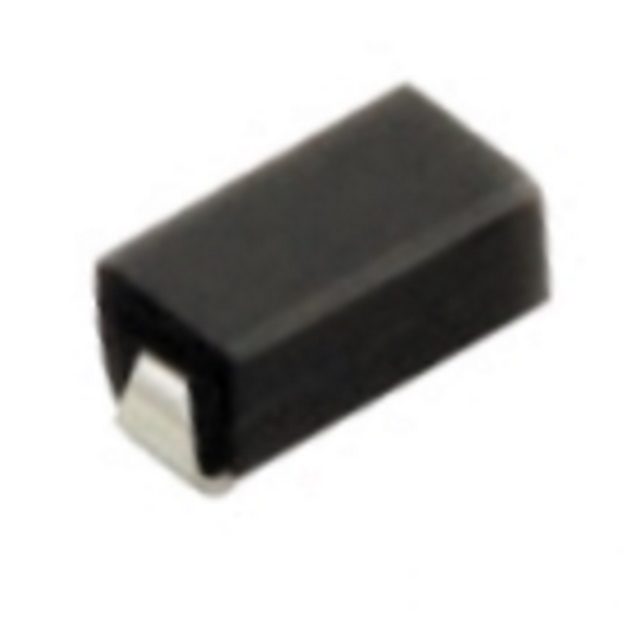

RECTRON/台湾丽正 整流二极管/整流桥 FM4004W-W

FM4004W-W概述


    产品简介


    表面贴装硅整流器(Surface Mount Silicon Rectifier)是一种广泛应用于各种电子设备中的关键组件。本系列产品主要包括FM4001W到FM4007W等多种型号,覆盖了从50伏到1000伏的电压范围和1安培的最大平均正向整流电流。它们的主要功能是在电路中将交流电转换为直流电,适用于电阻性或电感性负载的单相半波整流应用。此外,它们在工业控制、电源转换器、LED驱动器和电信设备等领域有着广泛应用。

    技术参数


    | 参数名称 | 单位 | 值 |
    |
    | 最大反复峰值反向电压 | 伏特 | 800/1000 |
    | 最大均方根电压 | 伏特 | 50/1000 |
    | 最大直流阻断电压 | 伏特 | 800/1000 |
    | 最大平均正向整流电流 | 安培 | 1.0 |
    | 峰值正向浪涌电流 | 安培 | 30 |
    | 典型热阻 | 摄氏度/瓦 | 30 |
    | 典型结电容 | 皮法 | 2.0pF |
    | 最大平均反向电流 | 微安 | 5.0 |
    | 最大全负载反向电流 | 毫安 | 30 |
    | 最大瞬时正向电压 | 伏特 | 1.0 |

    产品特点和优势


    1. 表面贴装应用理想选择:适用于需要高可靠性的表面贴装应用。
    2. 低泄漏电流:提供极低的泄漏电流,确保高效能。
    3. 冶金结合结构:增强产品的机械强度和稳定性。
    4. 任意安装位置:方便灵活安装。
    5. UL阻燃等级:环氧材料具备UL 94V-0阻燃等级,提升安全性。

    应用案例和使用建议


    这些表面贴装硅整流器广泛应用于多种电路设计中。例如,在一个功率调节器的设计中,可以将这些整流器用于整流部分,以确保电流的稳定输出。使用建议如下:
    - 在使用时,根据具体应用选择合适的电压范围。
    - 确保负载类型(电阻性或电感性)符合产品规范。
    - 对于电容性负载,应降低20%的额定电流。

    兼容性和支持


    这些整流器设计用于与各种标准电路板兼容,具有良好的通用性。制造商提供详细的安装指导和技术支持,以帮助用户实现最佳应用效果。此外,制造商还提供详尽的维护和升级指南,以确保长期使用中的稳定性和可靠性。

    常见问题与解决方案


    1. 问题:反向电流过高
    - 解决方案:检查是否存在电容性负载,如有必要,应降低电流。

    2. 问题:过载保护失效
    - 解决方案:检查电路设计,确保符合负载类型要求,并进行适当的电流限制。

    3. 问题:瞬时正向电压异常
    - 解决方案:确保正确选择合适的电压等级,并按照规定操作。

    总结和推荐


    总的来说,这些表面贴装硅整流器以其优异的技术性能和广泛的适用范围,在众多应用场合中表现出色。其独特的设计和稳定的性能使其成为市场上极具竞争力的产品。因此,强烈推荐这些整流器用于需要高可靠性和高性能的应用场景。

FM4004W-W参数

参数
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
4.57mm(Max)
2.79mm(Max)
2.31mm(Max)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FM4004W-W数据手册

厂牌 PDF简要描述 下载
RECTRON/台湾丽正 整流二极管/整流桥 RECTRON/台湾丽正 FM4004W-W FM4004W-W数据手册

FM4004W-W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7500+ $ 0.0362 ¥ 0.3009
15000+ $ 0.0302 ¥ 0.251
30000+ $ 0.0287 ¥ 0.2387
60000+ $ 0.0285 ¥ 0.2333
105000+ $ 0.0283 ¥ 0.2315
120000+ $ 0.0283 ¥ 0.2315
库存: 101278
起订量: 7500 增量: 0
交货地:
最小起订量为:7500
合计: ¥ 2256.75
