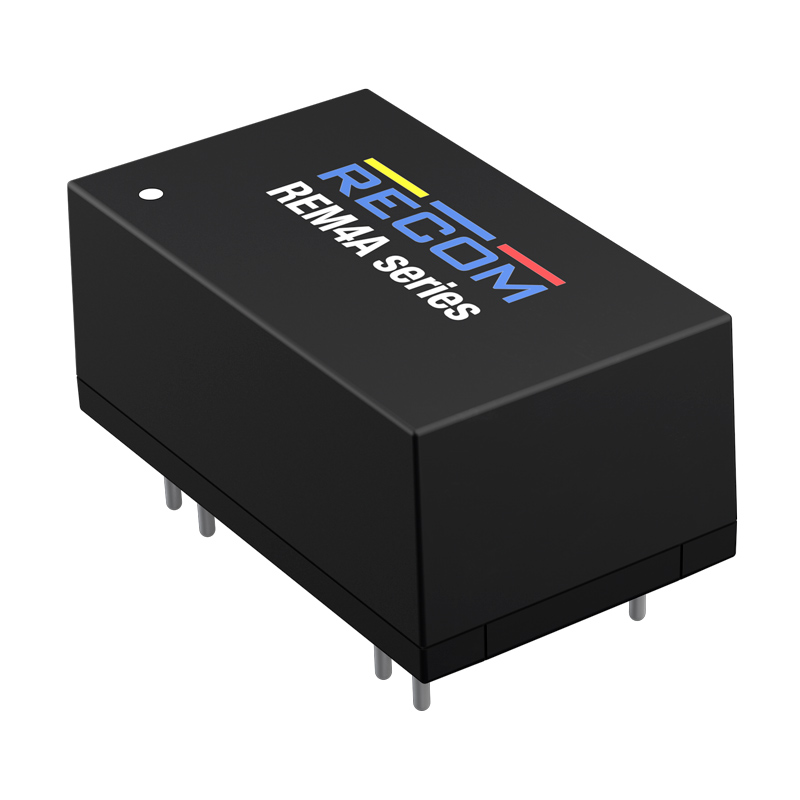

RECOM POWER  REM4A-4809S

REM4A-4809S概述

    # RECOM Power REM4A 系列隔离DC/DC转换器技术手册

    产品简介


    RECOM Power的REM4A系列隔离DC/DC转换器专为医疗和工业应用设计,提供隔离单输出和双输出型号。这款转换器具有紧凑的外形尺寸(24.3 x 14.4 mm),能够在宽输入电压范围内(2:1)工作,非常适合各种电子设备的电源转换需求。

    技术参数


    主要技术规格
    - 输入电压范围:4.5VDC到75VDC(2:1输入范围)
    - 输出电压:5VDC、9VDC、12VDC、15VDC、24VDC
    - 最大输出电流:700mA
    - 效率:最高可达83%
    - 隔离电压:5kVAC/1分钟
    - 工作温度范围:-40°C至+80°C,无需降额
    - 重量:7g
    - 外形尺寸:24.3 x 14.4 x 10.2 mm
    电气特性
    - 内部输入滤波电容:根据具体型号不同
    - 涌入电流:最大值随输入电压变化
    - 内部工作频率:100kHz
    - 输出纹波和噪声:最大值50mVp-p(部分型号75mVp-p)
    工作环境
    - 储存温度范围:-55°C至+125°C
    - 运行湿度范围:非凝露条件下,5%至95%RH

    产品特点和优势


    1. 医疗级安全标准:符合IEC/EN/UL 60601和62368-1等医疗和工业安全标准,确保了高可靠性和安全性。
    2. 广泛的工作电压范围:2:1的宽输入电压范围,适用于多种供电系统。
    3. 紧凑设计:体积小巧,占用空间少,适合紧凑型电路设计。
    4. 高效率:最高效率达到83%,减少功耗,提高能源利用效率。
    5. 可靠的保护机制:具备短路保护(SCP)、过压保护(OVP)等功能,增强了系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    1. 医疗器械:由于其满足医疗设备的严格要求,常用于医用设备的电源模块。
    2. 通信设备:适用于电信基站、网络设备等需要高效能隔离电源的场合。
    3. 工业控制系统:在自动化生产线中,作为控制单元的稳定电源供应。
    使用建议
    1. 优化散热:由于满载时功耗较高,建议增加散热措施以保持设备正常运行。
    2. 外部滤波:对于需要更高电磁兼容性的应用,建议添加外部滤波电容(如22μF)以满足EN61000-4-4和EN61000-4-5标准。
    3. 监控控制信号:控制信号线上的电流可能会影响系统的稳定性,需适当配置上拉电阻(如1kΩ)。

    兼容性和支持


    兼容性
    - 其他元器件兼容:建议与其他符合相应标准的元器件配套使用,以确保系统的整体兼容性和性能。
    - 设备兼容:可用于多种符合相关标准的医疗和工业设备。
    支持和服务
    - 厂商支持:RECOM提供3年的质保期,可获取详尽的技术文档和应用指南。
    - 本地支持:在全球多个地区设有销售和技术支持中心,确保用户获得及时的服务和支持。

    常见问题与解决方案


    常见问题
    1. 输入电压波动导致的不稳定输出
    - 解决方案:确保输入电压在规定范围内,添加合适的外部滤波电容以减小波动影响。
    2. 散热不良导致的性能下降
    - 解决方案:改进散热设计,确保足够的通风和散热面积,必要时可加装散热片或散热风扇。
    3. 控制信号不稳导致的输出异常
    - 解决方案:检查控制信号线路,添加上拉电阻以提高信号稳定性。

    总结和推荐


    RECOM Power的REM4A系列隔离DC/DC转换器凭借其卓越的安全标准、高效的电力转换能力和广泛的适用性,在医疗和工业领域有着广泛的应用前景。无论是严苛的医疗环境还是复杂多变的工业现场,这款转换器都能提供可靠的电源解决方案。因此,强烈推荐使用这款高性能的DC/DC转换器。

REM4A-4809S参数

参数
包装方式 管装

REM4A-4809S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。
