RPZ-1.0-CT

产品分类: DC-DC稳压器
厂牌: RECOM POWER
产品描述: 1 600mV~5.25V 600mV 5.5V 2.3V 贴片安装 2mm*2mm*1.6mm
供应商型号: 4355922
供应商: 海外现货
标准整包数: 1

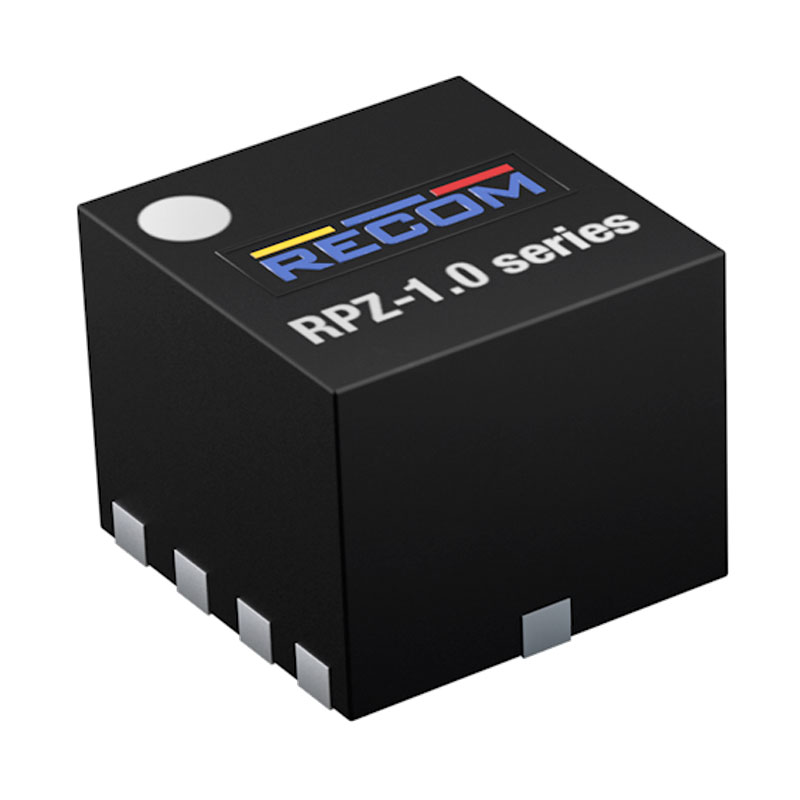

RECOM POWER DC-DC稳压器 RPZ-1.0-CT

RPZ-1.0-CT概述


    产品简介


    RPZ-1.0系列电源模块是一款同步降压转换器,集成电感,采用微型2.0mm x 2.0mm x 1.6mm热增强QFN封装。该模块输入电压范围为2.3至5.5VDC,输出电压可通过两个电阻调节,范围为0.6V至5.25V。最大输出电流可达1A,全面保护连续短路、输出过流及过温故障。这款高电流、小尺寸的电源模块非常适合用于成像系统、分布式电源架构、光模块以及电信和工业应用中的便携式电池供电设备。

    技术参数


    - 输入电压范围:2.3VDC至5.5VDC
    - 输出电压范围:0.6VDC至5.25VDC
    - 输出电流:1000mA
    - 工作温度范围:-40°C至+125°C(最高工作温度需要降额)
    - 封装尺寸:2.0mm x 2.0mm x 1.6mm
    - 输入端欠压锁定(UVLO):2VDC至2.25VDC
    - 电源效率(典型值):88%
    - 热阻抗:RthJA = 70K/W, RthJC = 34K/W
    - 开关频率(典型值):2400kHz

    产品特点和优势


    1. 紧凑设计:RPZ-1.0采用小型2.0mm x 2.0mm x 1.6mm封装,适合空间受限的应用场合。
    2. 高效率:在典型工作条件下,电源效率达到88%,有助于提高整体系统能效。
    3. 全功能保护:具备连续短路保护、输出过流保护和过温保护,确保长期可靠运行。
    4. 灵活的输出电压调整:通过外部电阻可以精确设置输出电压。
    5. 低功耗:在待机状态下,功耗极低,有助于延长电池寿命。

    应用案例和使用建议


    应用案例
    - 成像系统:用于医疗影像设备,提供稳定的低压电源。
    - 电信设备:作为便携式电池供电设备的电源模块。
    - 工业设备:适用于分布式电源架构中的节点电源供应。
    使用建议
    1. 输入电容选择:确保输入端连接一个合适的电容以防止电压尖峰。
    2. 散热管理:在高温环境下使用时,注意采取散热措施以避免热积聚。
    3. 负载测试:在设计阶段进行负载测试,以验证其在实际工作条件下的表现。

    兼容性和支持


    - 兼容性:RPZ-1.0可以与其他标准QFN封装兼容,适用于多种印刷电路板布局。
    - 支持:RECOM Power GmbH提供详尽的技术文档和在线支持,帮助客户解决技术问题。

    常见问题与解决方案


    1. 如何调整输出电压?
    - 通过外部反馈电阻网络调整输出电压,具体计算方法参见技术手册中的公式。
    2. 如何判断模块是否过热?
    - 监控环境温度和模块温度,超过设定阈值时自动启动热保护机制。
    3. 如何处理输出过流?
    - 内置过流保护机制会在发生过流情况时自动断开输出,以保护模块不受损坏。

    总结和推荐


    综上所述,RPZ-1.0系列电源模块以其高效率、紧凑设计和多功能保护特性,在多种应用场合中表现出色。它适用于空间受限且对稳定性和可靠性要求较高的应用场景,如医疗设备、电信设备和工业控制设备。强烈推荐该产品给寻求高效、可靠电源解决方案的设计工程师。

RPZ-1.0-CT参数

参数
开关频率 -
最大输入电压 5.5V
最大输出电压 600mV~5.25V
输出类型 -
拓扑 -
输出数量 1
同步整流器 -
最小输入电压 2.3V
功能 -
最小输出电压 600mV
长*宽*高 2mm*2mm*1.6mm
安装方式 贴片安装
应用等级 商用级
包装方式 袋装

RPZ-1.0-CT厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPZ-1.0-CT数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC稳压器 RECOM POWER RPZ-1.0-CT RPZ-1.0-CT数据手册

RPZ-1.0-CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.9387
500+ ¥ 14.6671
1000+ ¥ 14.6671
2500+ ¥ 14.6671
5000+ ¥ 14.6671
库存: 4
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.93
