RACD06-350-LP

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: Recom LED驱动电源, RACD06-LP系列, 6W, IP20
供应商型号: SCE-RACD06-350-LP
供应商: 海外现货
标准整包数: 1

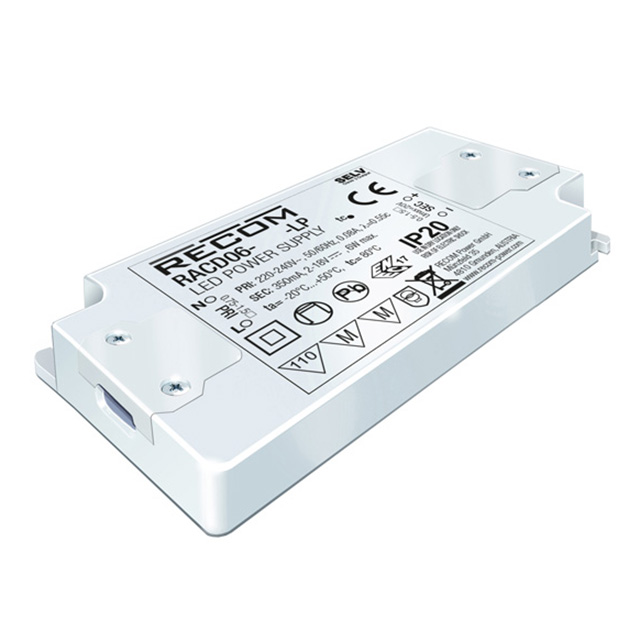

RECOM POWER AC-DC模块 RACD06-350-LP

RACD06-350-LP概述

    电子元器件产品技术手册解析
    本文将对一款低剖面恒流LED驱动器(型号:RACD06-LP)进行全面的技术分析。这款产品适用于多种低成本应用,如家具内置灯具、橱柜照明、条形灯和嵌入式照明系统。

    产品简介


    RACD06-LP 是一款6瓦特的AC/DC转换器,专为低剖面设计,非常适合空间受限的应用场景。它提供恒定电流输出,范围在350mA至700mA之间,并且具备多种保护功能,确保安全可靠的工作环境。此外,该产品通过了多项国际认证,确保其在全球范围内广泛适用。

    技术参数


    - 输入电压范围:198VAC - 264VAC
    - 输入频率范围:47Hz - 63Hz
    - 功率因数:全负载时,230VAC下≥0.55
    - 内部工作频率:全负载下60kHz - 140kHz
    - 输出电流范围:350mA、500mA、700mA
    - 输出电压范围:2VDC - 18VDC
    - 输出效率:74% - 77%
    - 满载条件下负载保护:±5%
    - 过温保护:110°C时自动恢复
    - 隔离电压:I/P到O/P 3.75kVAC / 1分钟
    - 操作温度范围:-20°C至+50°C
    - 最大壳体温度:+80°C
    - 尺寸:长x宽x高 98.0 x 46.0 x 11.0mm
    - 重量:45g

    产品特点和优势


    - 低剖面设计:最大高度仅11mm,适合隐蔽安装。
    - 高性能保护功能:具备过载保护(OLP)、短路保护(SCP)、过压保护(OVP)和过温保护(OTP),确保稳定运行。
    - 低功耗:待机功耗小于0.4W,符合ErP标准。
    - 多认证:通过IEC/EN61347-1、IEC/EN61347-2-13、EN55015等多项国际标准认证。
    - 高性价比:适合成本敏感的应用场合。

    应用案例和使用建议


    - 应用案例:内置LED灯条、装饰照明、家具内置灯。
    - 使用建议:
    - 确保驱动器连接正确,避免无负载状态下的启动。
    - 安装时注意散热,特别是在高温环境下。
    - 遵循正确的电缆准备和连接方法,确保安全稳定的操作。

    兼容性和支持


    - 兼容性:支持独立供电或内置电源的LED灯具。
    - 制造商支持:提供3年质保,详细技术支持可通过官方网站获取。

    常见问题与解决方案


    - 问题1:无法启动。
    - 解决方法:检查输入电压和接线是否正确,确保没有短路。
    - 问题2:输出电流不稳定。
    - 解决方法:检查负载是否合适,确保负载在规定的范围内。
    - 问题3:温度过高。
    - 解决方法:检查安装环境是否良好散热,必要时增加额外散热措施。

    总结和推荐


    综上所述,RACD06-LP是一款非常实用的LED驱动器,具有低剖面设计、高可靠性及多功能保护特性,适用于各种空间受限的照明项目。其高性价比和广泛的适用范围使其成为同类产品中的佼佼者。对于需要隐蔽安装且追求高性价比的用户来说,强烈推荐选用这款产品。

RACD06-350-LP参数

参数
类型 -
输出电流最大值 350mA
输出总功率 6W
转换效率 -
输出方式 -
输入电压最小值 198V
散热方式 -
输出电压组数 1
输入电压最大值 264V(AC)
特性 OTP,OVP,SCP
最大容性负载 -
开关频率 -
输出电压 2V~18V
长*宽*高 98mm*46mm*11mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

RACD06-350-LP厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RACD06-350-LP数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RACD06-350-LP RACD06-350-LP数据手册

RACD06-350-LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 105.7722
5+ ¥ 99.0024
10+ ¥ 94.3952
25+ ¥ 91.7165
库存: 33
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 105.77
