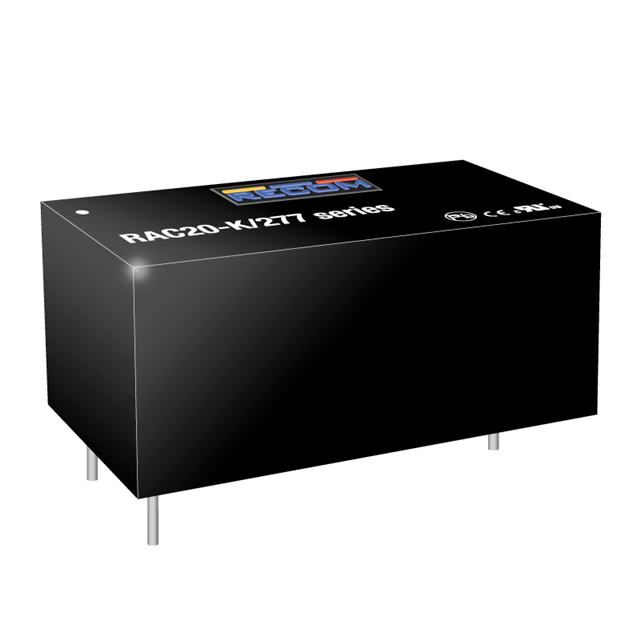

RAC20-15DK/277

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: Recom 20W开关电源, RAC20-K系列, 15V 直流输出电压 ±0.67A输出电流, 2输出点
供应商型号: 10B-3677879-4
供应商: 国内现货
标准整包数: 1
RECOM POWER AC-DC模块 RAC20-15DK/277

RAC20-15DK/277概述

    RAC20-K 系列 AC/DC 转换器

    产品简介


    RAC20-K 系列是由 RECOM Power 生产的高效 PCB 安装电源转换模块。该系列专为物联网(IoT)和智能设备等常开机和待机模式操作而设计。这些模块支持全球范围内的交流输入电压(85VAC 至 305VAC),并具有国际安全认证,适用于工业、音频视频、信息技术设备及家庭标准。

    技术参数


    - 输入电压范围: 85-264VAC / 85-305VAC
    - 输出电压范围:
    - 单输出: 5V, 7V, 12V, 15V, 24V
    - 双输出: ±12V, ±15V
    - 输出电流:
    - 单输出: 4000mA (5V), 2860mA (7V), 1670mA (12V), 1333mA (15V), 830mA (24V)
    - 双输出: ±833mA (±12V), ±670mA (±15V)
    - 效率: 84%-86%
    - 无负载功耗: 40mW
    - 最大电容负载: 10000μF (5V), 15000μF (7V), 8000μF (12V), 1500μF (15V), 1000μF (24V), 330μF (48V)

    产品特点和优势


    1. 高效率: 在轻负载条件下表现出色,尤其适合常开机和待机模式的应用。
    2. 宽输入范围: 支持全球范围的交流输入电压。
    3. 低功耗: 无负载时的功耗仅为 40mW。
    4. EMC 合规性: 不需要任何外部组件即可满足 EMC 标准。
    5. 高温环境适应性: 工作温度范围宽广(-40°C 至 +85°C)。

    应用案例和使用建议


    RAC20-K 系列广泛应用于物联网设备、智能家居系统以及各种智能电子产品中。建议在设计时考虑散热措施,特别是在高负载和高环境温度下运行时。确保连接正确且稳固,以避免因接触不良导致的问题。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性。RECOM Power 提供了详细的安装指南和技术支持,以帮助用户进行正确的安装和调试。

    常见问题与解决方案


    1. 输入电压不稳定导致输出波动: 检查输入电压是否在正常范围内,并确认输入滤波器是否正确安装。
    2. 温度过高导致过热保护: 确保良好的通风条件,必要时加装散热片。
    3. 无负载功耗较高: 检查是否有漏电现象,或考虑使用更低功耗版本。

    总结和推荐


    RAC20-K 系列转换器凭借其高效率、宽输入范围和良好的 EMC 合规性,在 IoT 和智能设备市场中具有很强的竞争力。其广泛的输出电压选择和出色的可靠性使其成为许多应用的理想选择。强烈推荐用于需要高性能、高可靠性的电源转换场合。

RAC20-15DK/277参数

参数
输入电压最大值 -
散热方式 -
最大容性负载 -
转换效率 -
输出电流最大值 670mA,670mA
输出方式 -
输出电压 15V
开关频率 -
类型 -
输入电压最小值 85V~305V(AC),120V~430V(DC)
特性 -
输出总功率 -
输出电压组数 2
安装方式 通孔安装
零件状态 在售
包装方式 管装

RAC20-15DK/277厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC20-15DK/277数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC20-15DK/277 RAC20-15DK/277数据手册

RAC20-15DK/277封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 145.8039
9+ ¥ 139.9717
30+ ¥ 129.5786
105+ ¥ 117.6331
255+ ¥ 114.7333
库存: 9
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.8
直接购买
加入购物车
